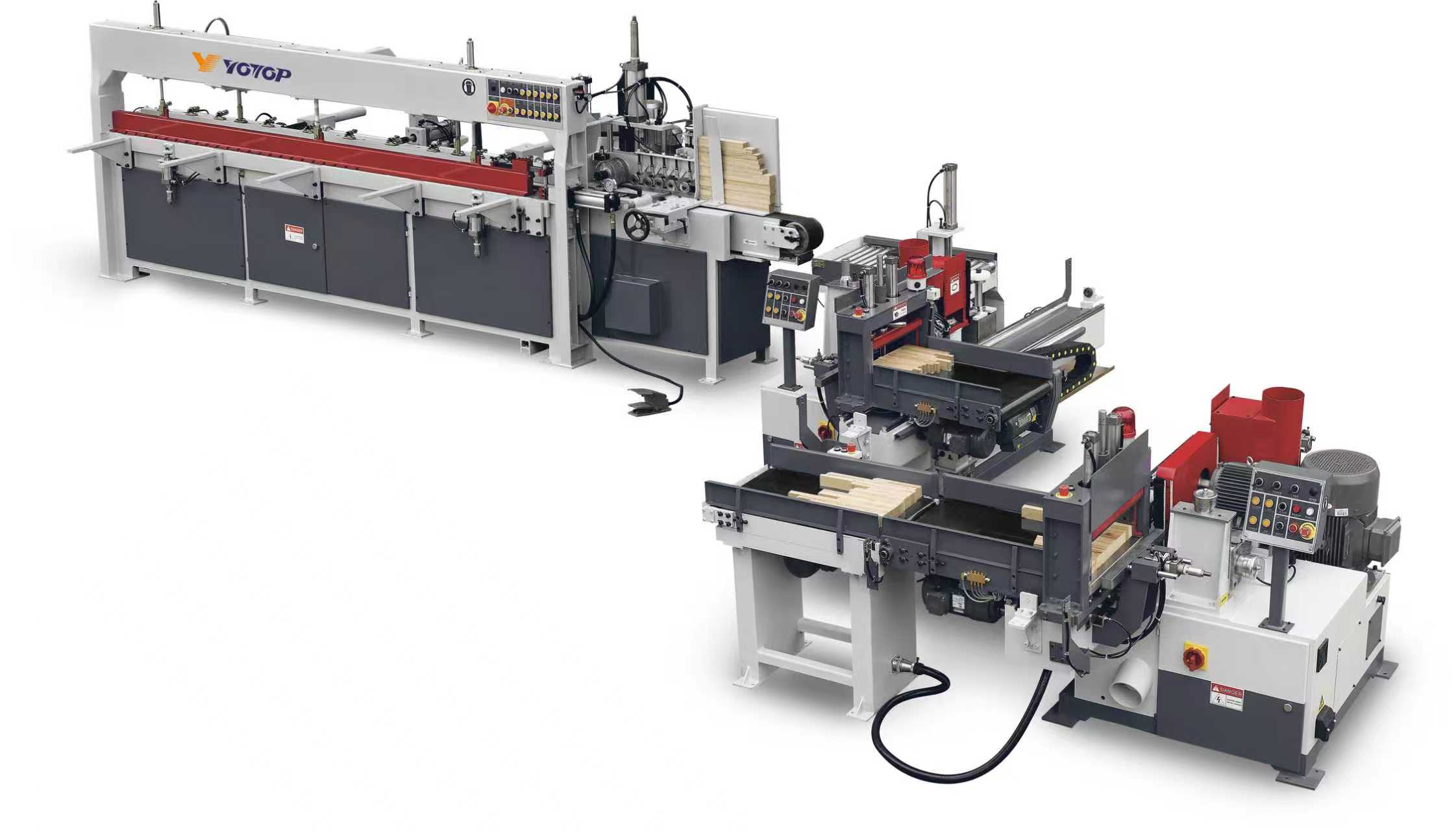

Полуавтоматическая линия сращивания по длине YOTOP 150/D Profi Standart, 150/D Standart (6000)

Полуавтоматическая линия сращивания по длине YOTOP 150/D Profi Standart предназначена для сращивания ламелей. Длина сращенной заготовки может составлять 3100, 4500 или 6000 мм. Ширина ламели — 150 мм, ширина рабочего стола — 450 мм. Линия выполняет 2–3 цикла в минуту в зависимости от породы, сечения и количества заготовок.

Обслуживается тремя операторами. В состав линии входят два шипореза (один с клеенамазом), гидромотор пресса мощностью 3.75 кВт, конвейер пресса мощностью 2.2 кВт. Давление воздуха в пневмосистеме — 6–8 бар. Максимальное усилие при прессовании — 6500 кг. Максимальная длина ламели до прессования — 820 мм, минимальная — 150 мм.

Максимальная толщина заготовки в прессе — 80 мм, минимальная — 20 мм. Максимальная ширина заготовки (высота пакета) — 150 мм, минимальная ширина заготовки в прессе — 30 мм. Линия оснащена подающими столами и конвейерами шипорезной группы (4 х 0.75 кВт), подрезными шпинделями (3 х 0.75 кВт), торцовочными шпинделями (2 х 4 кВт), шипорезными шпинделями (2 х 11 кВт), а также торцовочным шпинделем пресса (2.2 кВт).

Посадочный диаметр торцовочных и подрезных валов — 30 мм, шипорезных шпинделей — 50 мм. Частота вращения торцовочных и подрезных валов — 2840 об/мин, шипорезных шпинделей — 5600 об/мин. Суммарная мощность — 45.65 кВт. Производительность аспирации для удаления стружки — 9000 м³/ч. Ширина рабочего стола шипорезных станков (ширина пакета) — 450 мм. Предусмотрен сброс готовой ламели на стол.
