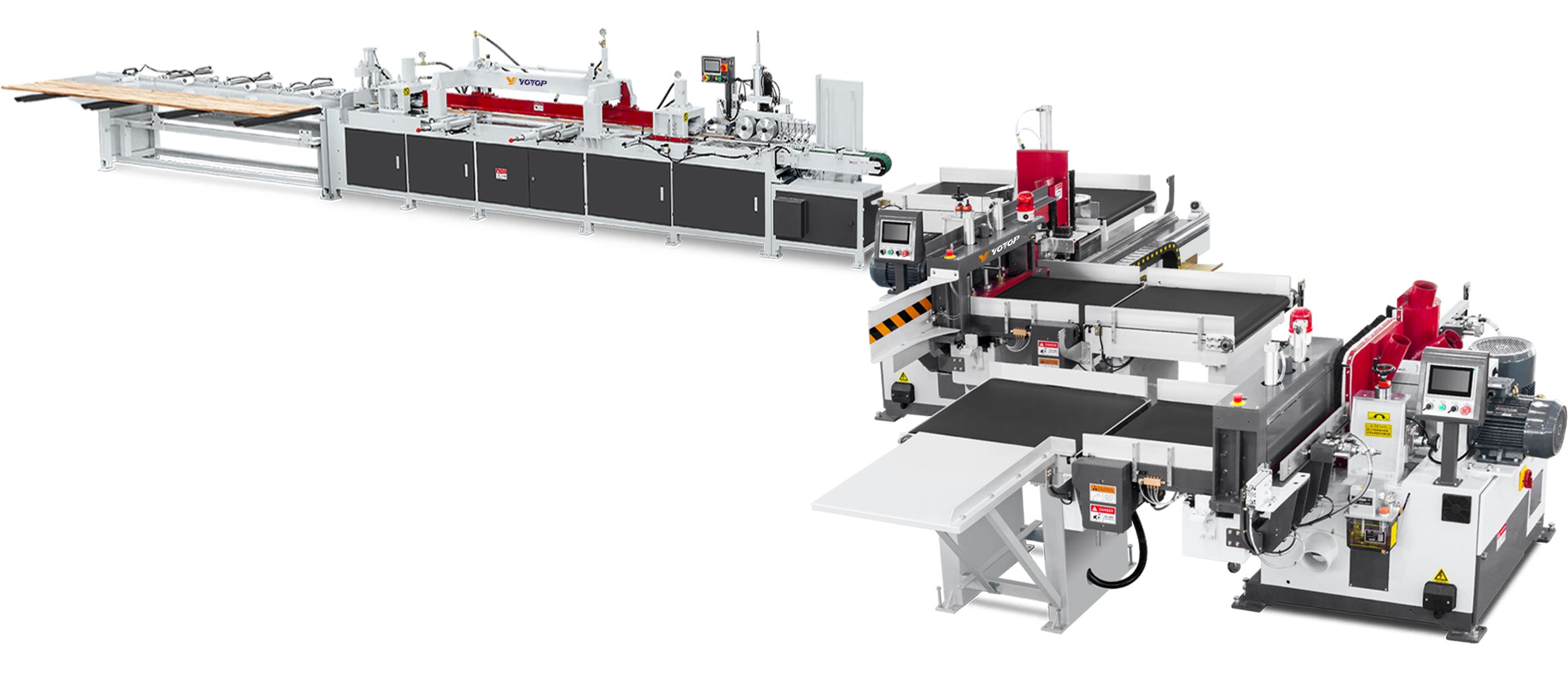

Полуавтоматическая линия сращивания по длине с пневмосбросом ламели YOTOP 150 Profi Infinite servo

Полуавтоматическая линия сращивания по длине YOTOP 150 Profi Infinite servo предназначена для сращивания ламелей. Оснащена сервоприводом шипорезных узлов. Длина сращенной заготовки не ограничена. Ширина ламели составляет 150 мм, ширина рабочего стола — 590 мм. Длина ламели не ограничена. Производительность составляет 2–4 цикла в минуту в зависимости от породы, сечения и количества заготовок.

Обслуживается тремя операторами. В состав линии входят два шипореза (один с клеенамазом). Гидромотор пресса имеет мощность 3,75 кВт, конвейер пресса — 2,2 кВт. Давление воздуха в пневмосистеме — 6–8 бар. Максимальная длина ламели до прессования — 850 мм, минимальная — 150 мм. Максимальная толщина заготовки в прессе — 80 мм, минимальная ширина заготовки в прессе — 30 мм.

Максимальная ширина заготовки (высота пакета) — 150 мм, минимальная — 20 мм. Максимальное усилие прессования — 7000 кг. Подающие столы и конвейеры шипорезной группы имеют мощность 4 × 0,75 кВт, подрезные шпиндели — 3 × 0,75 кВт. Посадочный диаметр торцовочных и подрезных валов — 30 мм, шипорезных шпинделей — 50 мм. Производительность аспирации для удаления стружки — 9000 м³/ч. Суммарная мощность — 60,7 кВт.

Торцовочные шпиндели имеют мощность 2 × 4 кВт, торцовочный шпиндель пресса — 4 кВт. Частота вращения торцовочных и подрезных валов — 2840 об/мин, шипорезных шпинделей — 5600 об/мин. Шипорезные шпиндели имеют мощность 2 × 15 кВт. Ширина рабочего стола шипорезных станков (ширина пакета) — 590 мм.
