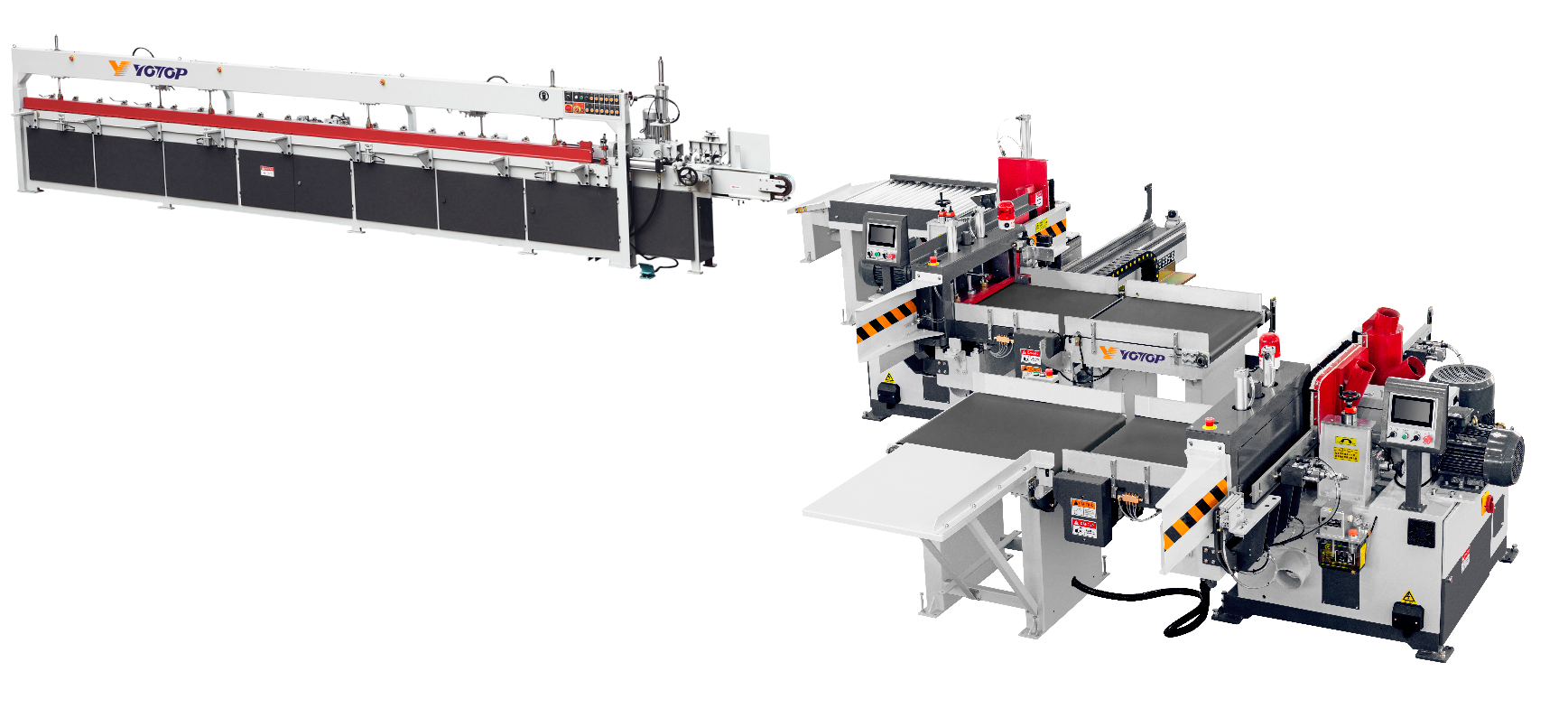

Полуавтоматическая линия сращивания по длине (серводвигатели + двухканальный пресс) YOTOP 150/D Profi Servo, 150 Profi servo (3100)

Полуавтоматическая линия сращивания по длине YOTOP 150/D Profi Servo оснащена сервоприводом шипорезных узлов и двухканальным автоматическим прессом. Применяется для сращивания ламелей. Длина сращенной заготовки — 3100, 4500 или 6000 мм, ширина ламели — 150 мм, ширина рабочего стола — 590 мм. Линия выполняет 2–4 цикла в минуту, обслуживается двумя операторами.

В состав входят два шипореза, один из которых с клеенамазом. Гидромотор пресса имеет мощность 3.75 кВт, конвейер пресса — 2.2 кВт. Давление воздуха в пневмосистеме — 6–8 бар. Максимальная длина ламели до прессования — 850 мм, максимальная длина сращенной заготовки — 3100 мм. Максимальная толщина заготовки в прессе — 80 мм, максимальная ширина заготовки (высота пакета) — 150 мм.

Усилие прессования достигает 7000 кг. Минимальная длина ламели до прессования — 150 мм, минимальная толщина заготовки — 20 мм, минимальная ширина — 30 мм. Подающие столы и конвейеры шипорезной группы имеют 4 двигателя по 0.75 кВт, подрезные шпиндели — 3 по 0.75 кВт. Посадочный диаметр торцовочных и подрезных валов — 30 мм, шипорезных шпинделей — 50 мм.

Производительность аспирации — 9000 м³/ч. Суммарная мощность — 59.5 кВт. Торцовочные шпиндели — 2 по 5.5 кВт, торцовочный шпиндель пресса — 4 кВт. Частота вращения торцовочных и подрезных валов — 2840 об/мин, шипорезных шпинделей — 5600 об/мин. Шипорезные шпиндели — 2 по 15 кВт. Ширина рабочего стола шипорезных станков — 590 мм.
