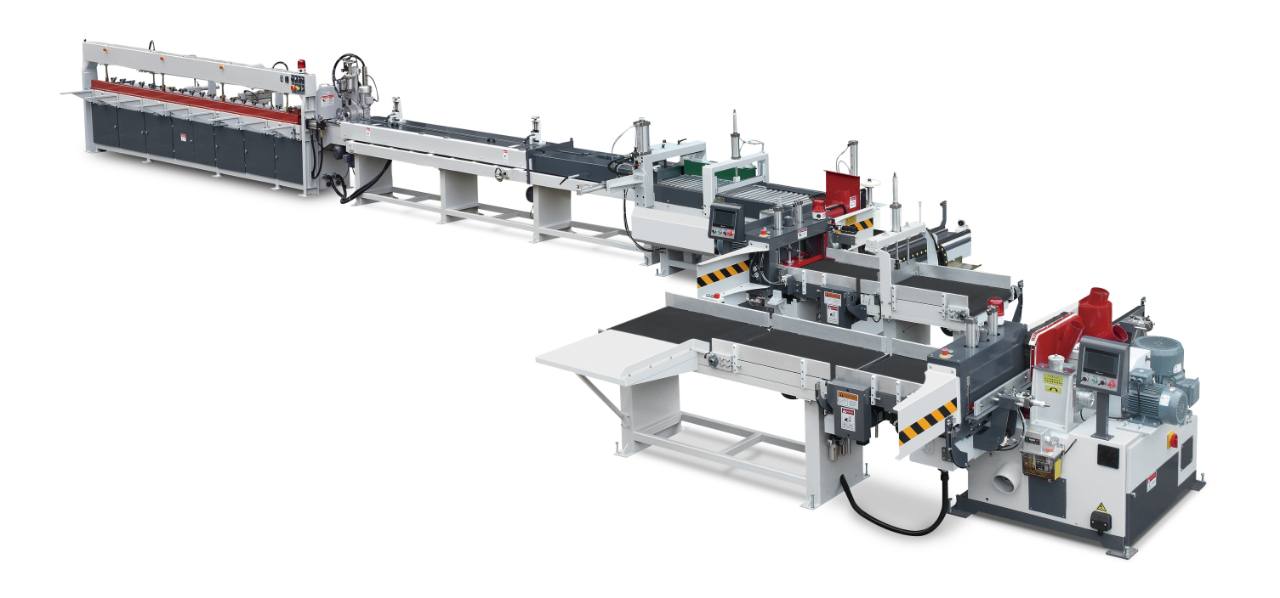

Автоматическая линия сращивания по длине YOTOP 150/D Standart line servo

Оборудование предназначено для сращивания заготовок по длине. В линии используются сервоприводы шипорезных узлов и серводвигатели на шипорезах, что повышает производительность. Производительность линии составляет от 3 до 5 циклов в минуту. Для работы требуется 1 оператор и 2 вспомогательных рабочих. Пресс бесконечного сращивания. Автоукладчик отсутствует.

Основные параметры:
• Технические характеристики: макс. ширина плети 150 мм, макс. ширина заготовки (ширина пакета) 150 мм, макс. толщина заготовки (в прессе) 80 мм, макс. длина сращенной заготовки 6000 мм, макс. длина ламели до прессования 850 мм, мин. длина заготовки 150 мм, макс. длина заготовки 820 мм, длина ламели на входе без ограничений, мин. ширина заготовки (в прессе) 20 мм, макс. усилие прессования 3000 кг, количество шипорезов 2 шт.
• Приводы: гидромотор пресса 3.75 кВт, конвейер пресса 1.1 х 2 + 0.75 кВт, ленточный конвейер 1.5 кВт, роликовый конвейер 2.25 кВт, подающие столы и конвейеры шипорезной группы 4 х 0.75 кВт, подрезные шпиндели 3 х 0.75 кВт, серводвигатель шипореза 1.8 х 2 кВт, мощность подъёма опускания автоукладчика 0.75 кВт.

Давление воздуха в пневмосистеме 6-8 бар. Посадочный диаметр торцовочных и подрезных валов 30 мм, шипорезных шпинделей 50 мм. Суммарная мощность 67.3 кВт.
