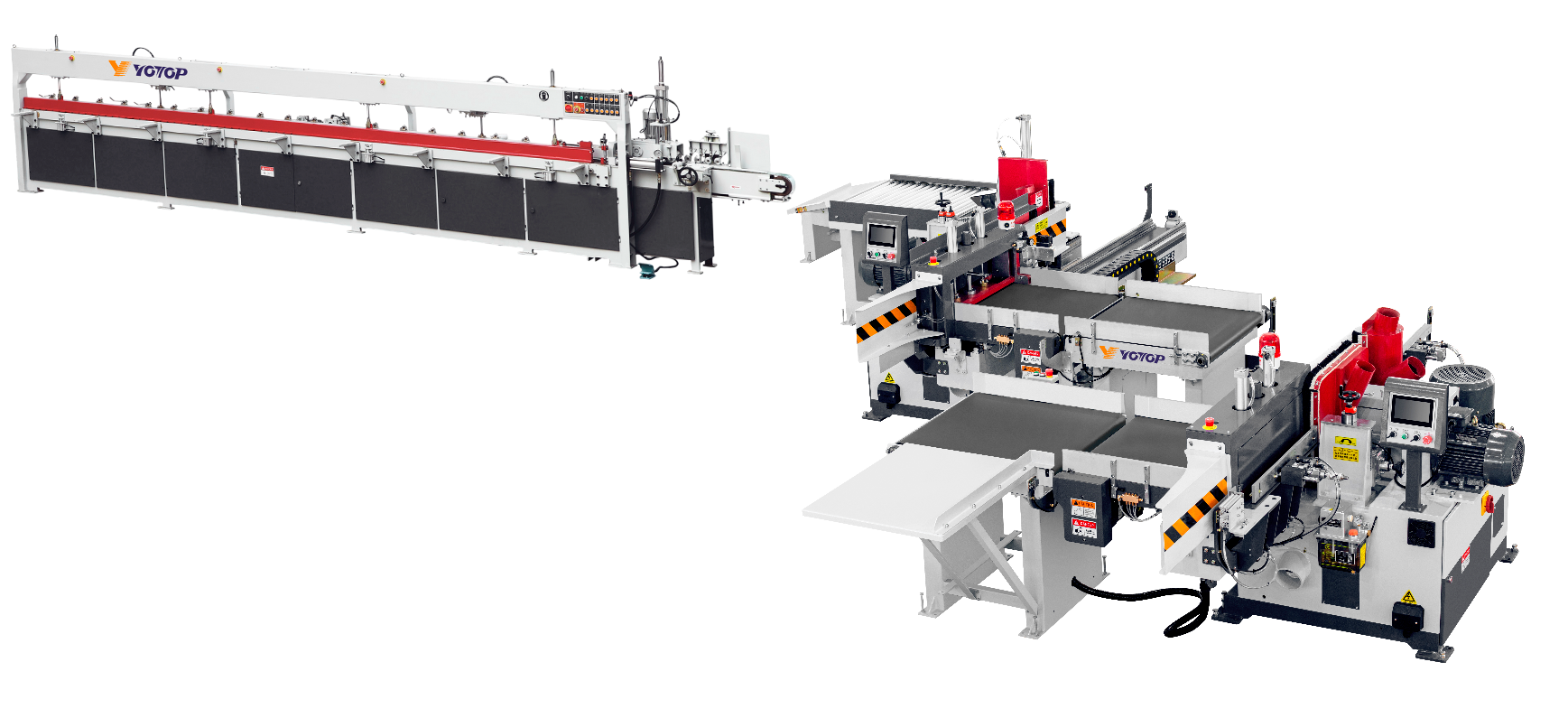

Полуавтоматическая линия сращивания по длине (серводвигатели + двухканальный пресс) YOTOP 150/D Profi Servo, 150 Profi servo (6000)

Полуавтоматическая линия сращивания по длине YOTOP 150/D Profi Servo, модель 150 Profi servo (6000). Оснащена сервоприводом шипорезных узлов и двухканальным автоматическим прессом. Предназначена для сращивания ламелей по длине.

Рабочие параметры: длина сращенной заготовки — 6000 мм (возможны варианты 3100 и 4500 мм), ширина ламели — 150 мм, ширина рабочего стола — 590 мм.

За цикл выполняется 2–4 прессования в минуту (зависит от породы древесины, сечения и количества заготовок). Обслуживание осуществляется двумя операторами.

В состав линии входят два шипореза (один с клеенамазом), гидромотор пресса мощностью 3.75 кВт, конвейер пресса на 2.2 кВт, подающие столы и конвейеры шипорезной группы (4 x 0.75 кВт), подрезные шпиндели (3 x 0.75 кВт), торцовочные шпиндели (2 x 5.5 кВт), торцовочный шпиндель пресса (4 кВт) и шипорезные шпиндели (2 x 15 кВт).

Технические данные: давление воздуха в пневмосистеме 6–8 бар, максимальная длина ламели до прессования — 850 мм, минимальная — 150 мм.

Максимальная толщина заготовки в прессе — 80 мм, ширина (высота пакета) — до 150 мм, минимальная толщина — 20 мм, минимальная ширина — 30 мм. Усилие прессования до 7000 кг. Производительность аспирации для удаления стружки — 9000 м³/ч. Суммарная мощность — 59.5 кВт. Посадочный диаметр торцовочных и подрезных валов — 30 мм, шипорезных шпинделей — 50 мм.
