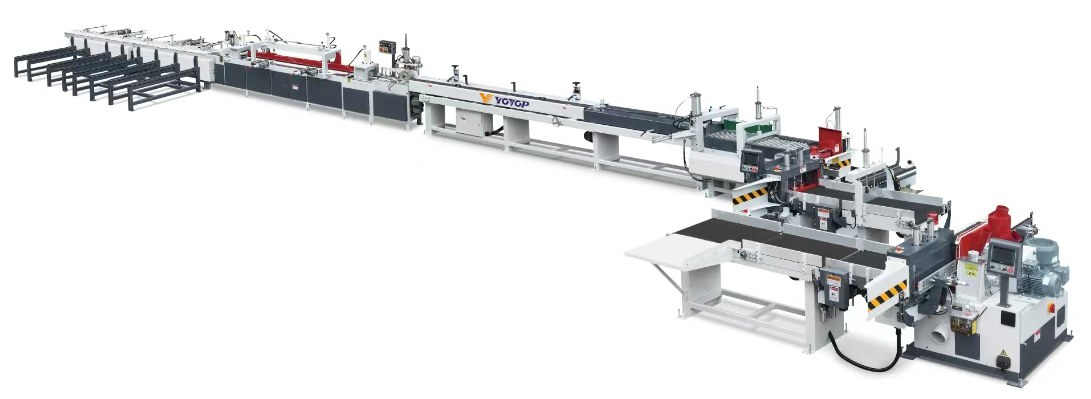

Автоматическая линия сращивания по длине YOTOP 150 Infinite line servo

Автоматическая линия сращивания по длине YOTOP 150 Infinite line servo + оснащена сервоприводом шипорезных узлов. Максимальная ширина плети составляет 150 мм. Линия включает автоукладчик и пресс бесконечного сращивания. Производительность линии — от 3 до 5 циклов в минуту, в зависимости от исходных данных заготовки. Для обслуживания требуется 1 оператор и 1 вспомогательный рабочий.

В конструкции используются серводвигатели на шипорезах. Гидромотор пресса имеет мощность 5.5 кВт. Давление воздуха в пневмосистеме — 6–8 бар. Количество шипорезов — 2 шт. Конвейер пресса оснащён двигателями 1.1 х 2 + 0.75 кВт, ленточный конвейер — 1.5 кВт. Максимальная длина ламели до прессования — 850 мм, минимальная — 150 мм.

Максимальная толщина заготовки в прессе — 80 мм, минимальная — 20 мм. Максимальная ширина заготовки (ширина пакета) — 150 мм, минимальная — 30 мм. Максимальное усилие прессования — 7000 кг. Длина ламели на входе не ограничена, максимальная длина сращенной заготовки также не ограничена. Линия включает автоматический автоукладчик штабеля с мощностью подъёма/опускания 0.75 кВт.

Подающие столы и конвейеры шипорезной группы имеют мощность 2 х 0.75 кВт. Подрезные шпиндели — 3 х 0.75 кВт, торцовочные шпиндели — 2 х 4 кВт. Посадочный диаметр торцовочных и подрезных валов — 30 мм, шипорезных шпинделей — 50 мм. Роликовый конвейер — 2.25 кВт. Суммарная мощность оборудования — 64.65 кВт. Производительность аспирации для удаления стружки — 9000 м³/ч.
