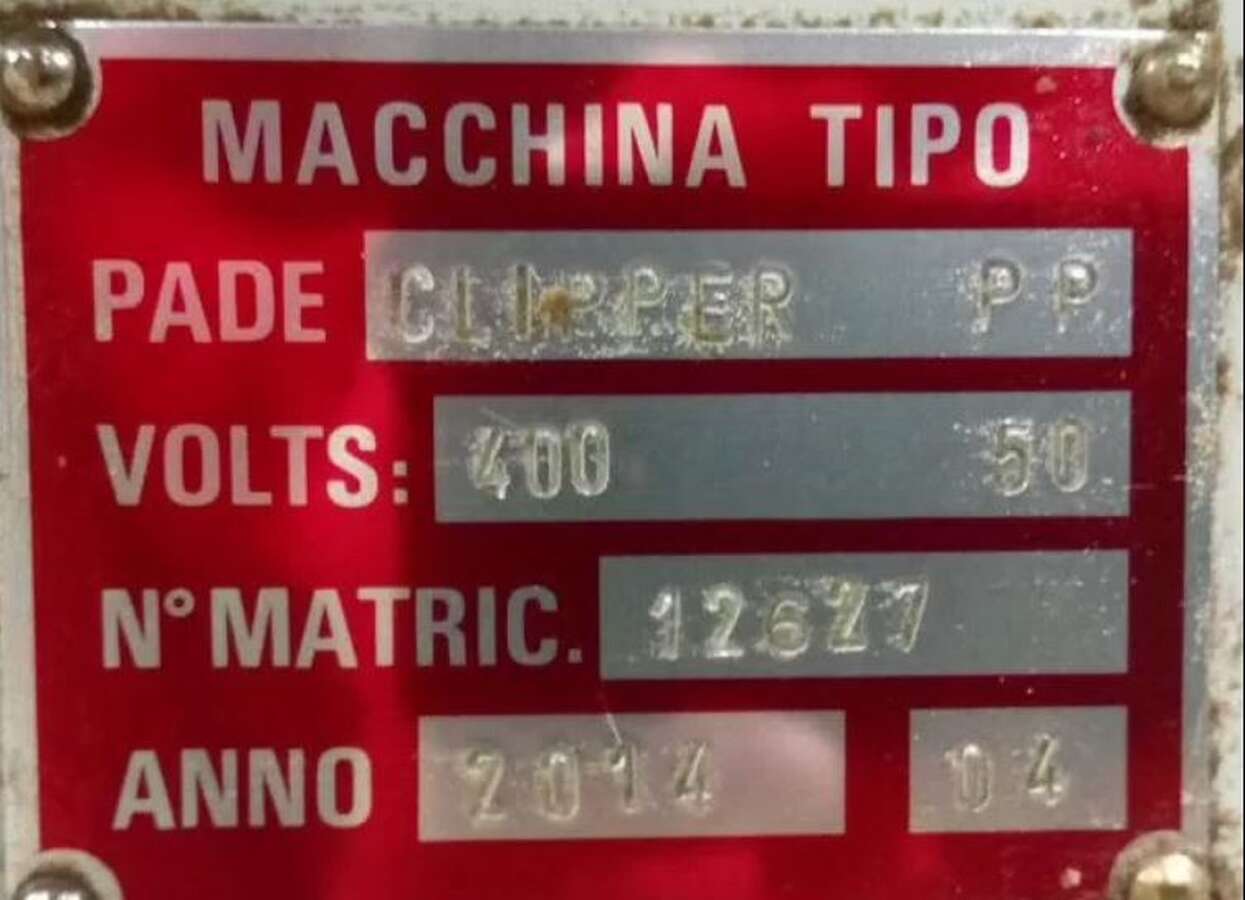

Обрабатывающий центр Pade Clipper PP 2014 г.в.

Обрабатывающий центр Pade Clipper PP 2014 года выпуска. Это станок портального типа с ЧПУ, предназначенный для комплексной токарно-фрезерной обработки. Конфигурация включает 4 подвижных стола с приводной токарной осью и 2 независимые 5-осевые шпиндельные головки. Оборудование применяется для высокоскоростной синхронной обработки деталей мебели, таких как элементы стульев, столов и другой корпусной мебели.

Позволяет обрабатывать 2 детали одновременно на двух сдвоенных столах. Оснащен двумя шпиндельными головками на 5 шпинделей (включая один сдвоенный/двусторонний), каждая из которых имеет собственный револьверный магазин инструментов.

Технические характеристики:
- Количество осей: 5 осей на шпиндельную голову.
- Количество шпинделей: 5 (3 х 10 кВт, 2 х 7,4 кВт).
- Общая / средняя мощность: 55 кВт / 36 кВт.
- Частота вращения шпинделей: 12000...18000 об./мин. (10 кВт), 18000 об./мин. (7,4 кВт).
- Максимальные размеры обрабатываемой заготовки: длина 1150 мм, диаметр 300 мм.
- Расстояние между центрами спаренных столов: 555 мм.
- Максимальное линейное перемещение по оси X: 2150 мм.
- Максимальное линейное перемещение по оси Y: 2350 мм (столы).
- Максимальное линейное перемещение по оси Z: 830 мм.
- Максимальное угловое перемещение по оси A: неограниченно.
- Максимальное угловое перемещение по оси B: неограниченно (заготовка).
- Максимальное угловое перемещение по оси C: ±360°.
- Скорость быстрых перемещений по оси X: 90 м/мин.
- Скорость быстрых перемещений по оси Y: 90 м/мин.
- Скорость быстрых перемещений по оси Z: 60 м/мин.
- Тип патрона для инструмента: HSK 63F и ER 40.
- Диапазон диаметров обрабатывающих фрез: 3...30 мм.
- Количество и тип магазинов инструментов: 2 револьверных магазина по 24 инструмента каждый.
