Обрабатывающий центр DMG MORI CMX 70 U 2017г.в.

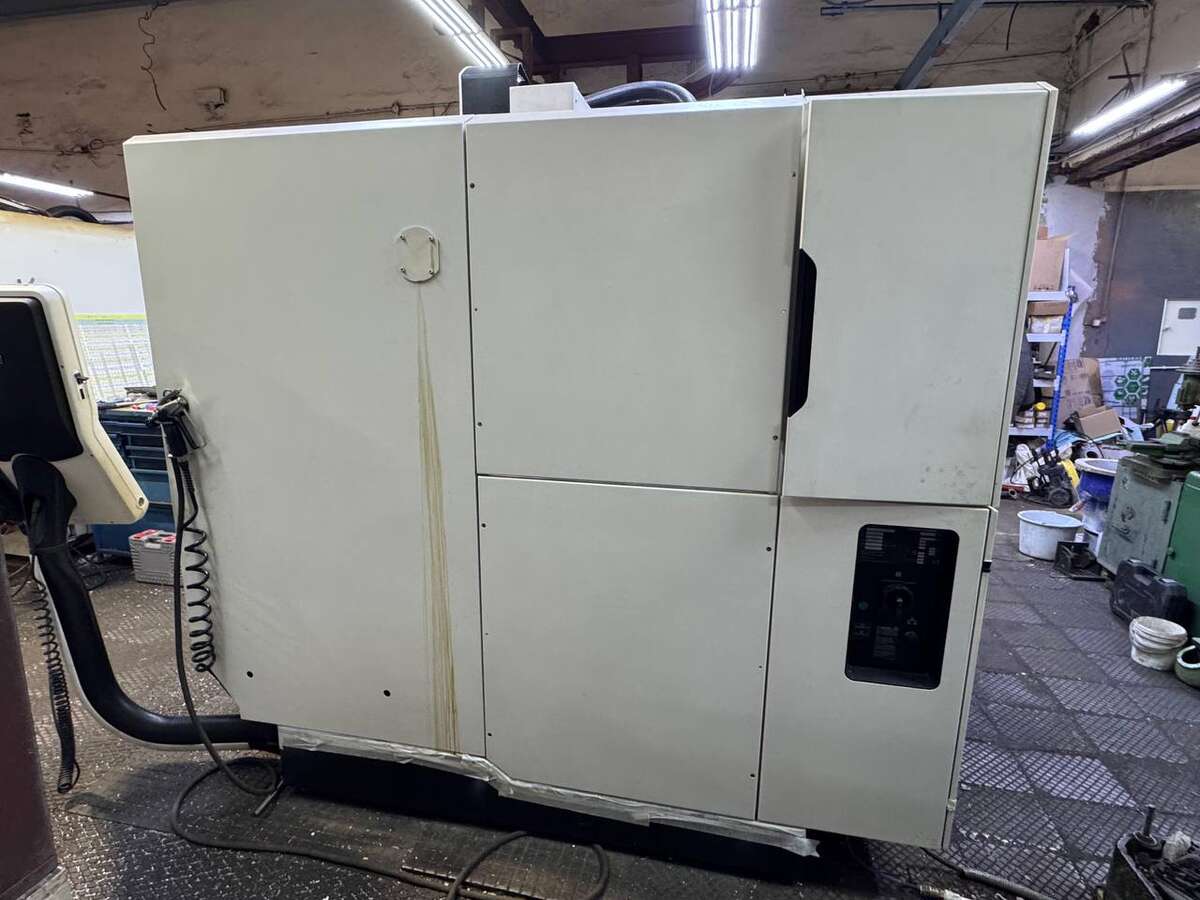

Обрабатывающий центр DMG MORI CMX 70 U 2017 года выпуска. Находится в рабочем состоянии, подключен, готов к осмотру.

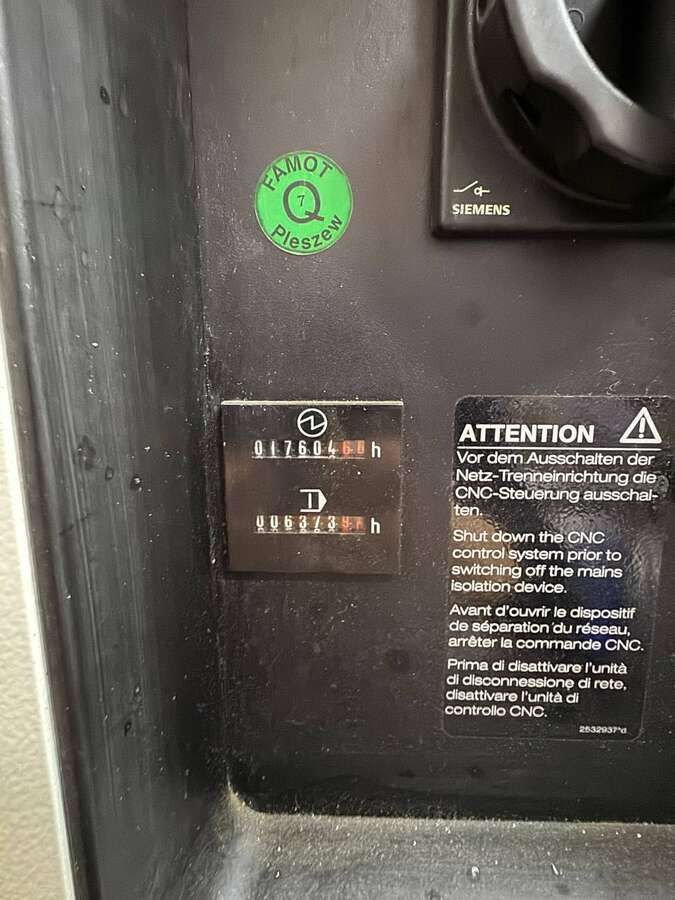

Наработка на шпинделе: 6 867 м/ч. Станок демонстрационный, использовался для изготовления тестовых деталей в шоу-руме.

Оборудован прямолинейными измерительными системами по осям X/Y/Z с подачей воздуха.

Система управления поддерживает: 3D-контроль.

В конструкции используется минеральное литье.

Основные параметры:
• Технические характеристики: ходы по осям X/Y/Z 750/600/520 мм, наклонно-поворотный стол диаметром 800x620 мм с осями B (-10°/+95°) и C (360°), холостые хода 30 м/мин, скорость шпинделя от 20 до 12 000 об/мин, главный привод переменного тока 13/9 кВт (40/100 % ED), конус шпинделя SK 40 по DIN 69871, зажим инструмента по DIN 69872, инструментальный магазин на 32 позиции цепной с двойным грейфером, система ЧПУ HEIDENHAIN TNC 620 с 3D-графикой и мультисенсорной панелью DMG MORI SLIMline®.
• В комплекте: щуп PP40 для обмера детали с оптической передачей сигнала, датчик TS27R для измерения инструмента, измерительные циклы с контролем поломки инструмента, калибровочный инструмент, калибровочное кольцо, пластиковый футляр, система 3D quickSET для контроля и компенсации кинематической точности 5-осевого станка с подготовкой, комплект дополнительной документации (руководство по эксплуатации станка, руководство по эксплуатации системы ЧПУ, каталог запчастей — на электронном носителе или в бумажном виде), подъемное приспособление, внутренняя подача СОЖ под давлением 12 bar, стружкоуборочный конвейер (скребковый) с баком 300 л (слева), пистолет подачи СОЖ для смыва стружки, электронный маховик, крыша кабины, сигнальная четырехцветная лампа.
