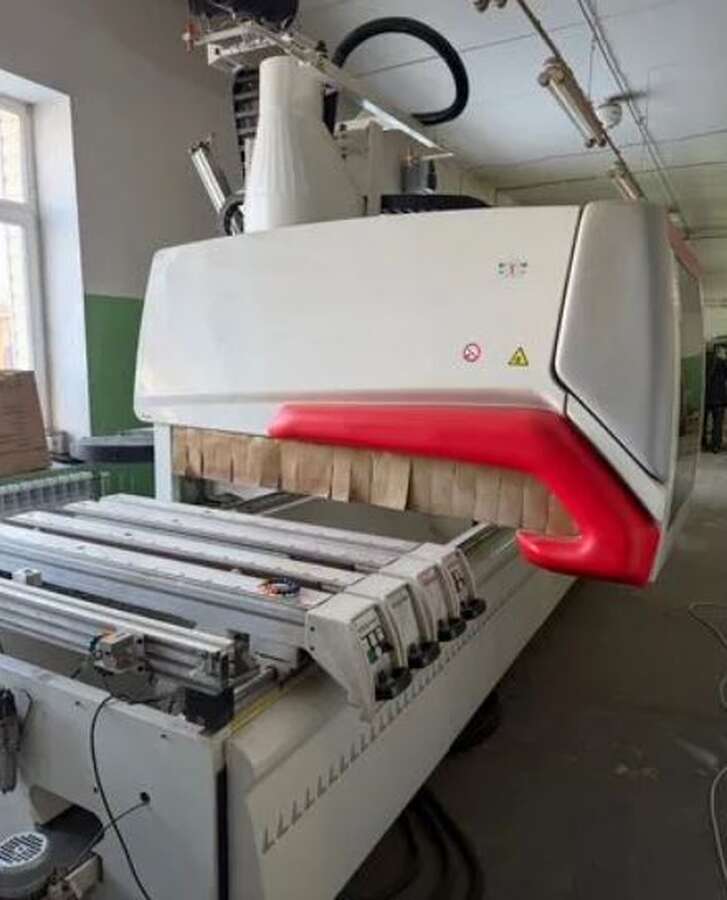

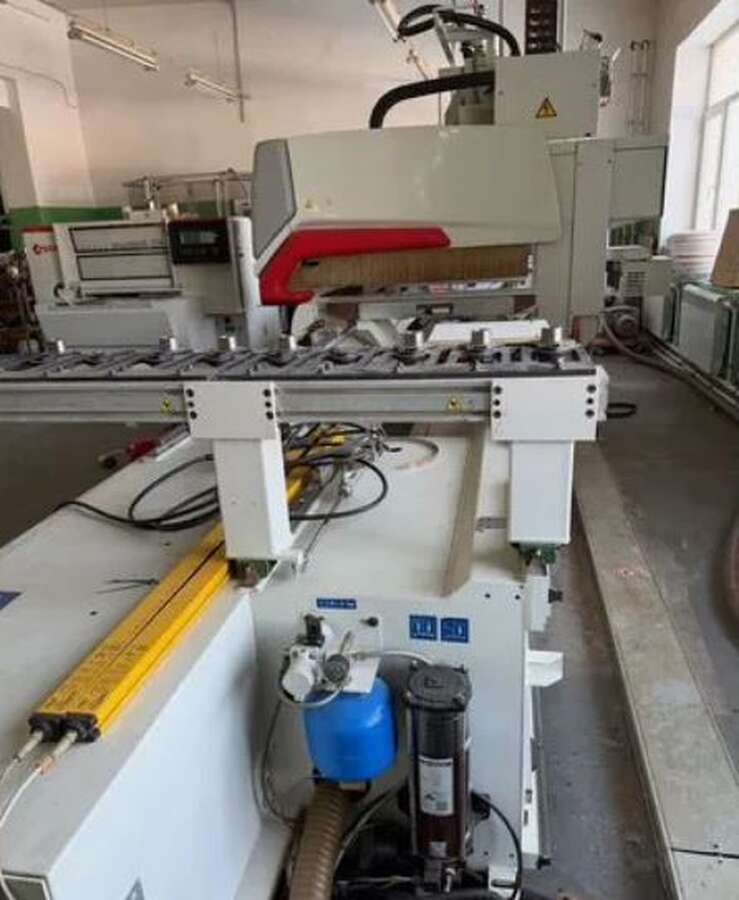

Обрабатывающий центр SCM Tech Z5 Long с ЧПУ

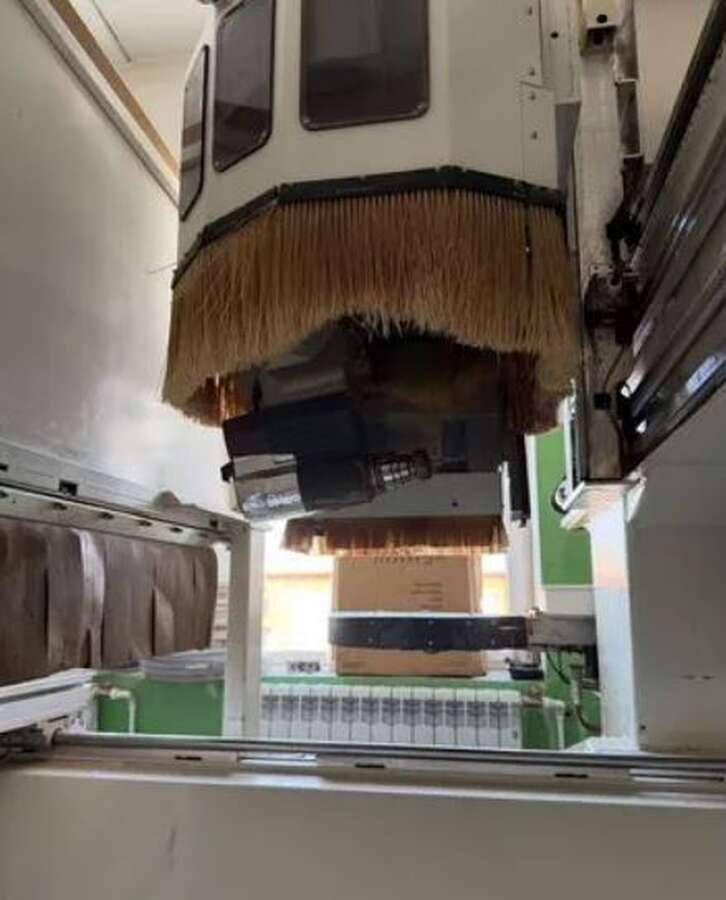

Обрабатывающий центр SCM Tech Z5 Long с ЧПУ — 5-осевой станок 2016 года выпуска, предназначенный для высокоточной обработки плитных материалов и мебельного производства. Оснащён фрезерным агрегатом PRISMA 5 для 5-осевой обработки в ограниченном пространстве, сверлильно-присадочным узлом F18 с вертикальными и горизонтальными шпинделями и пазовой пилой, автоматическим магазином инструментов R16 на 16 позиций и линейным магазином TR10 на 10 позиций.
Станок имеет систему автоматической централизованной смазки, жидкостного охлаждения шпинделя и вакуумный стол с 8 траверсами и 16 вакуумными чашками.
Технические характеристики:
- Размеры рабочей области X-Y-Z: 5200 x 1550 x 160 мм.
- Ход по осям X-Y-Z: 5500 x 1892 x 440 мм.
- Векторная скорость по осям X-Y: 60 м/мин.
- Длина заготовки в маятниковом режиме: 2460 мм.
- Количество траверс / вакуумных чашек на траверсе: 8 / 2.
- Длина траверс: 1300 мм.
- Высота стандартных вакуумных чашек: 150 мм.
- Производительность вакуумного насоса: 90/108 м³/ч.

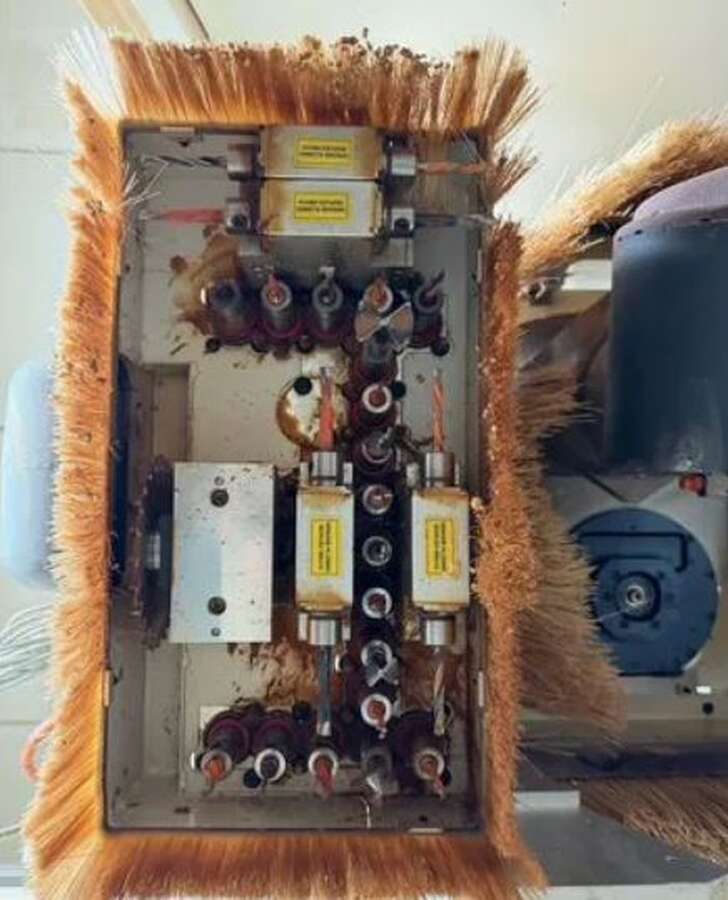

- Количество вертикальных шпинделей / частота вращения: 12 / до 6000 об/мин.
- Количество горизонтальных шпинделей / частота вращения: 6 / до 6000 об/мин.
- Диаметр встроенной пазовой пилы / ча…
Показать описание целиком
Обрабатывающий центр SCM Tech Z5 Long с ЧПУ — 5-осевой станок 2016 года выпуска, предназначенный для высокоточной обработки плитных материалов и мебельного производства. Оснащён фрезерным агрегатом PRISMA 5 для 5-осевой обработки в ограниченном пространстве, сверлильно-присадочным узлом F18 с вертикальными и горизонтальными шпинделями и пазовой пилой, автоматическим магазином инструментов R16 на 16 позиций и линейным магазином TR10 на 10 позиций.
Станок имеет систему автоматической централизованной смазки, жидкостного охлаждения шпинделя и вакуумный стол с 8 траверсами и 16 вакуумными чашками.
Технические характеристики:
- Размеры рабочей области X-Y-Z: 5200 x 1550 x 160 мм.
- Ход по осям X-Y-Z: 5500 x 1892 x 440 мм.
- Векторная скорость по осям X-Y: 60 м/мин.
- Длина заготовки в маятниковом режиме: 2460 мм.
- Количество траверс / вакуумных чашек на траверсе: 8 / 2.
- Длина траверс: 1300 мм.
- Высота стандартных вакуумных чашек: 150 мм.
- Производительность вакуумного насоса: 90/108 м³/ч.
- Количество вертикальных шпинделей / частота вращения: 12 / до 6000 об/мин.
- Количество горизонтальных шпинделей / частота вращения: 6 / до 6000 об/мин.
- Диаметр встроенной пазовой пилы / частота вращения: 120 мм / до 7500 об/мин.
- Мощность двигателя сверлильного узла: 2,2 кВт.
- Мощность электрошпинделя (S1/S6): 11/12 кВт.
- Максимальная частота вращения электрошпинделя: 24000 об/мин.

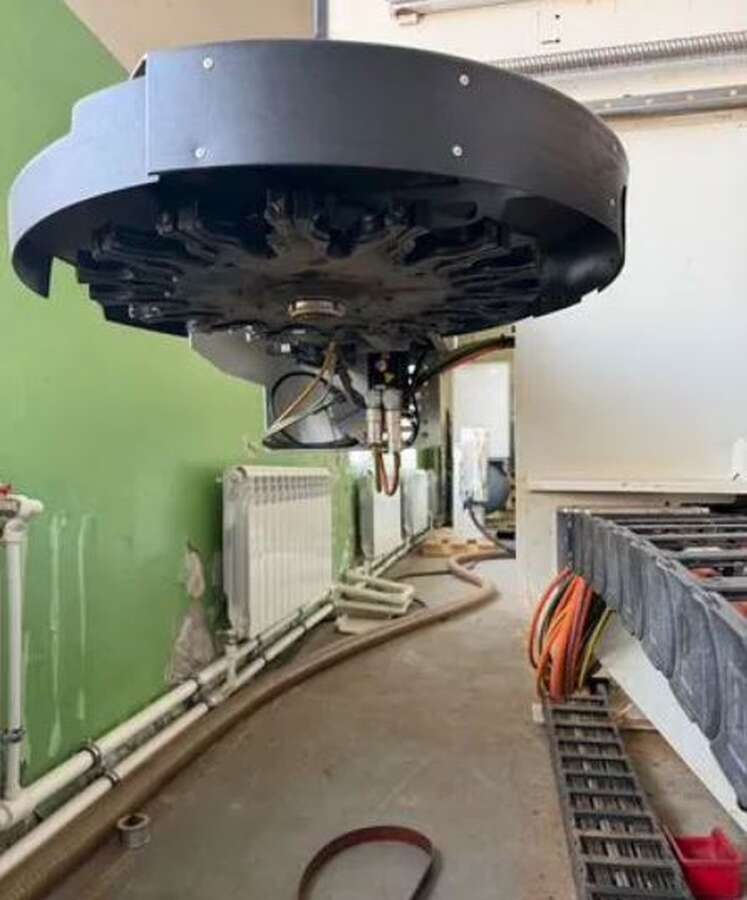

- Вместимость автоматического магазина инструментов: до 16 мест.

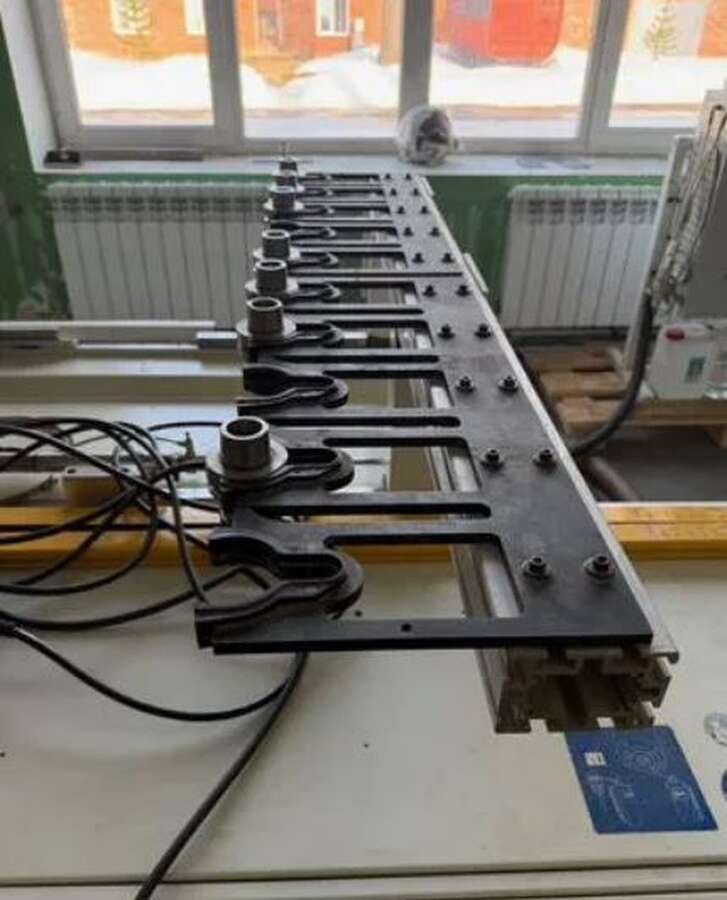

- Вместимость стационарного линейного магазина инструментов: 10 мест.
- Установленная мощность: 23–28,5 кВ·А.
- Расход сжатого воздуха: 450 нл/мин.
- Производительность аспирации: 5300 м³/ч.
- Диаметр вытяжного отверстия: 250 мм.
- Общая масса станка: 4400 кг.

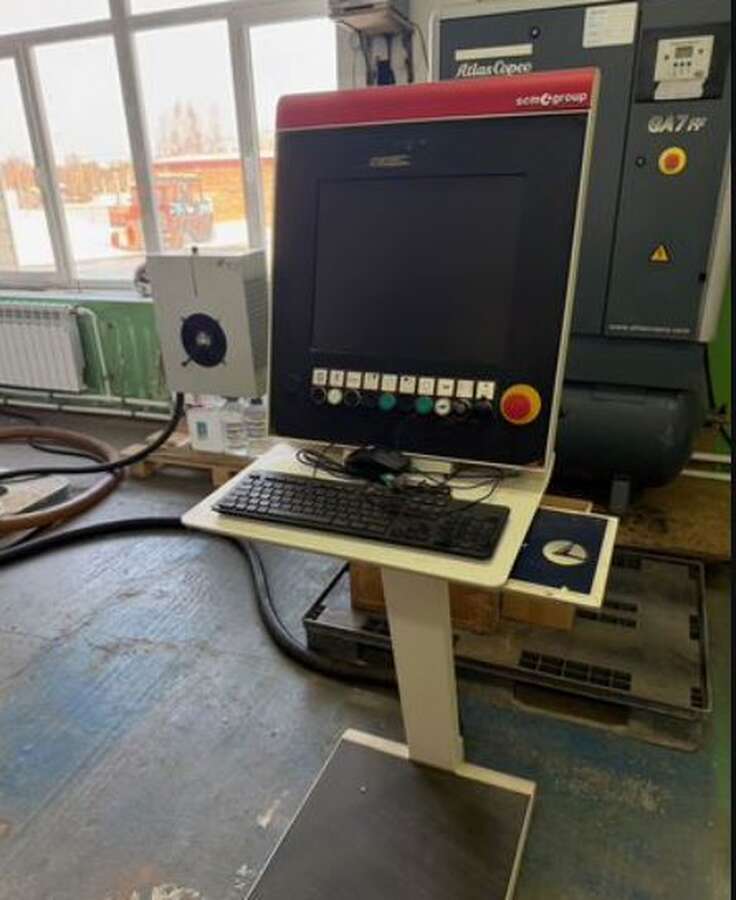

В комплекте: пульт дистанционного управления и переносной пульт, рабочий стол с электрошкафом, подвижная консоль, центральный подвод аспирации, сверлильно-присадочный узел F18 с инвертором, 5-осевая фрезерная группа Prisma 5 KS с системой жидкостного охлаждения, автоматический магазин инструментов R16, линейный магазин TR10, цанговый патрон HSK 63, автоматическая система смазки, 8 траверс TVN и 16 вакуумных чашек, пневматические приспособления для загрузки, второй ряд упоров, вакуумная помпа, ПО Xilog Maestro и система телесервиса TELESOLVE.
Станок в рабочем состоянии, поддерживает интеграцию в систему NetLine.
