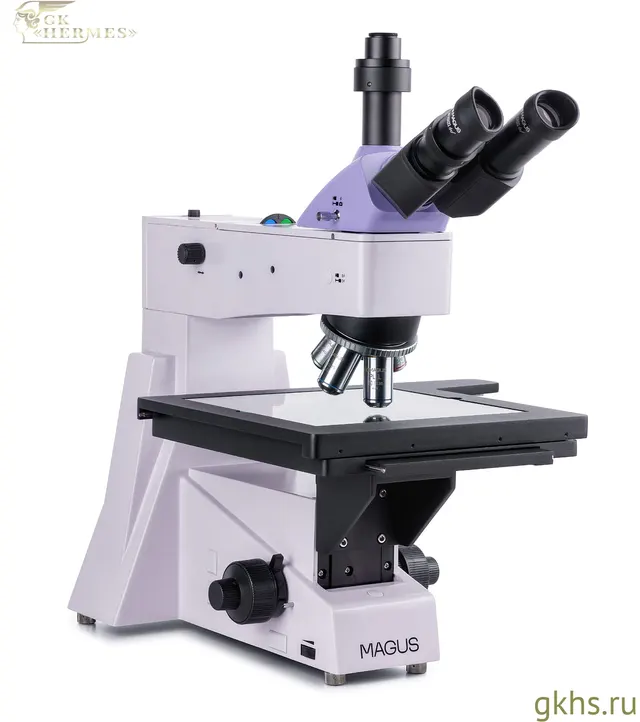

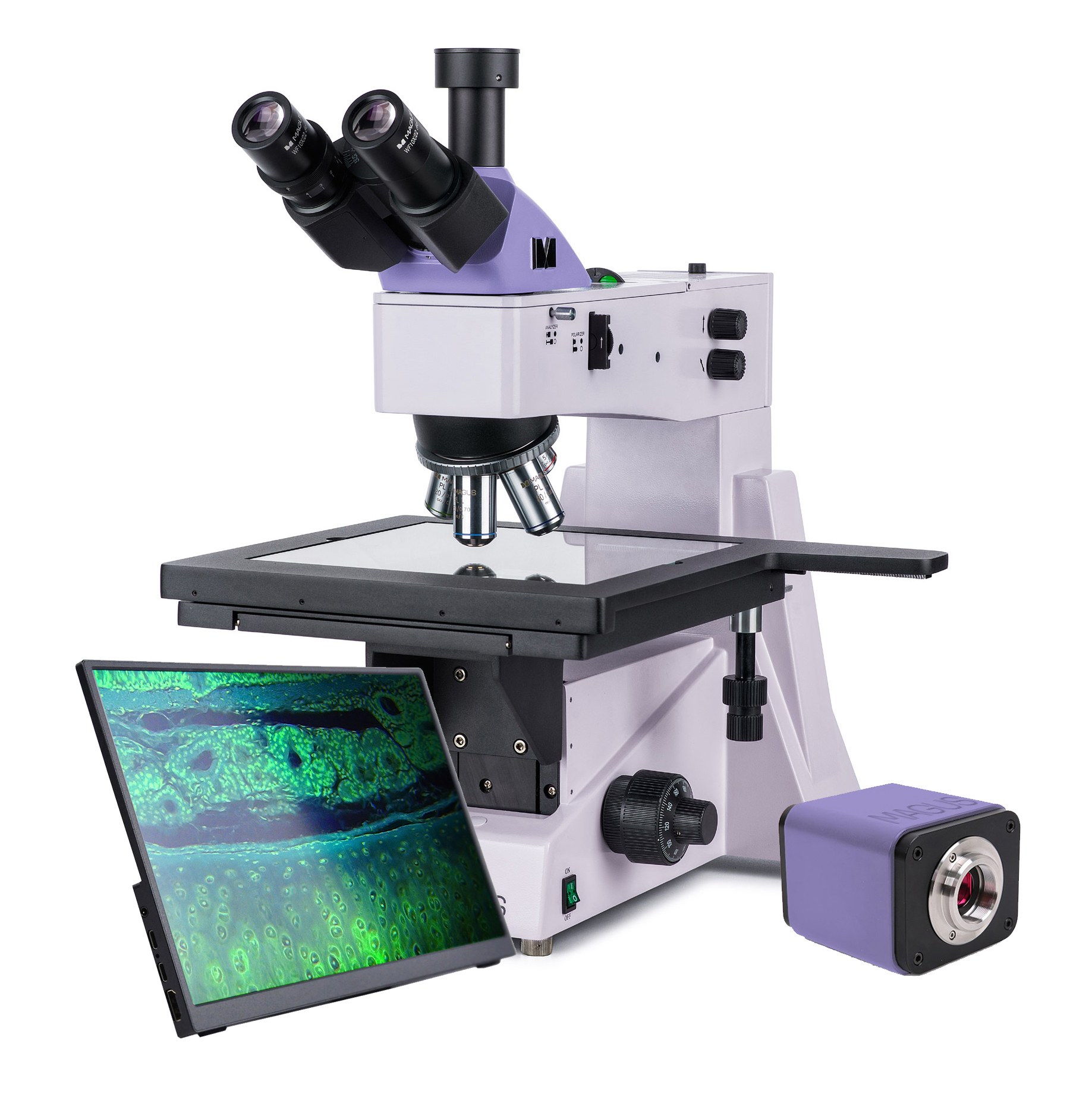

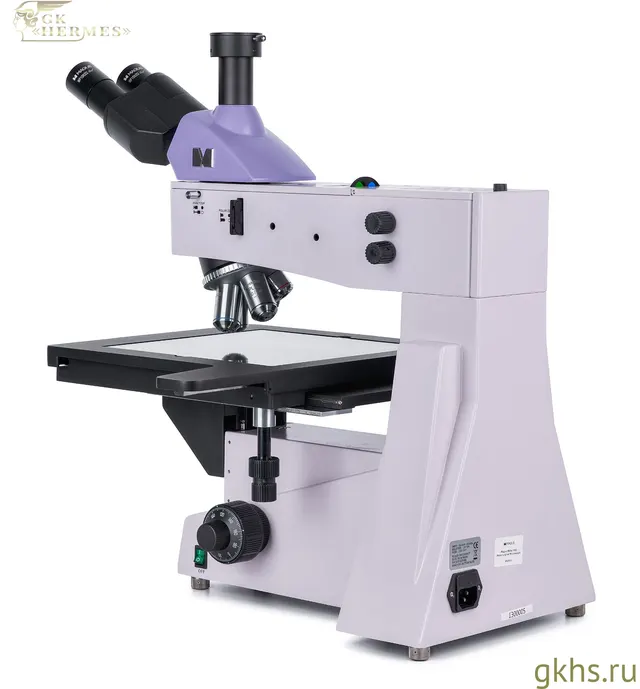

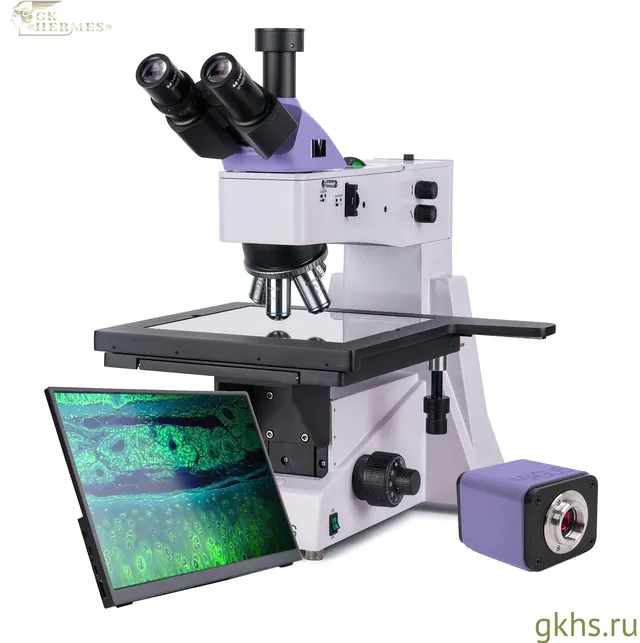

Микроскоп металлографический цифровой MAGUS Metal D650 LCD

Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности. Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.

Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера: Цифровая камера MAGUS CHD20 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).

Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции. Благодаря использованию мозаичных фильтров основных цветов R, G и B отсутствует смазывание и снижен темновой ток. Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера.

HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Дополнительный интерфейс USB 2.0 предназначен для подключения камеры к компьютеру. Видеозапись ведется с частотой 60 или 50 кадров в секунду в зависимости от интерфейса подключения.

Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор: Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.

Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка: Тринокулярная визуальная насадка рассчитана на бесконечность.

Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы. Диоптрийная подвижка на левом окулярном тубусе.

Основные параметры:
• Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
• Объективы: Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.
• Фокусировка: Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива.

Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки. Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.

Предметный столик: Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям.

Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.

Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.

Аксессуары: Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Применяется для изучения непрозрачных объектов большой протяженности и ширины Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100 Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс USB 2.0 Разрешение камеры 1920x1080 пикс

Основные параметры:
• оптимальный выбор для вывода изображения на Full HD монитор или телевизор 60 или 50 кадров в секунду в зависимости от интерфейса подключения
• для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания Цветной CMOS-сенсор SONY Starvis Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам Цифровая камера MAGUS CHD20 (цифровая камера, кабель HDMI (1,5 м), кабель USB 2.0 (2 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон) Монитор MAGUS MCD20 Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм Окуляр 10x/22 мм с удаленным зрачком (2 шт.) Адаптер C-mount 1х Поставляются по дополнительному заказу: Окуляр 10х/22 мм со шкалой Окуляр 12,5x/14 мм (2 шт.) Окуляр 15х/15 мм (2 шт.) Окуляр 20х/12 мм (2 шт.) Окуляр 25х/9 мм (2 шт.) Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм

Технические характеристики:
Кадровая частота: 60@1920х1080 (HDMI); 50@1920х1080 (USB)
Чувствительность, вольт на люкс-секунду на длине волны 550 нм: 1175 мВ при 1/30 с
Расположение подсветки: верхняя
Диафрагма: встроенные апертурная и полевая
Светофильтры: матовый, желтый, зеленый, синий
Визуальная насадка: Зидентопф
Метод наблюдения: Светлое поле, Поляризация
Источник света: Галогенная лампа
Способ освещения: Отраженный свет
ПО, драйверы: HDMI: встроенное; USB: MAGUS View
Выход: HDMI 1.4, USB (мышь), USB (флеш-накопитель), SD (карты памяти до 32 ГБ)
Корпус: цельнолитой алюминиевый
Дополнительно: встроенный анализатор и съемный поляризатор
Место использования: канал визуализации, окулярный тубус вместо окуляра; крепление C-mount
Уровень пользователя: для профессионалов, для опытных
Уровень сложности сборки и настройки: сложно
