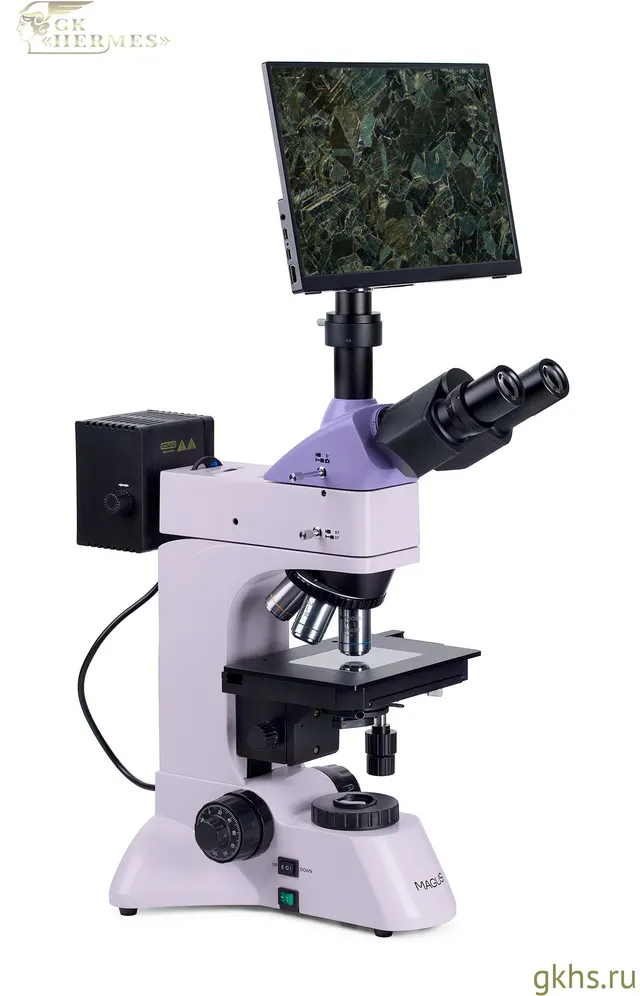

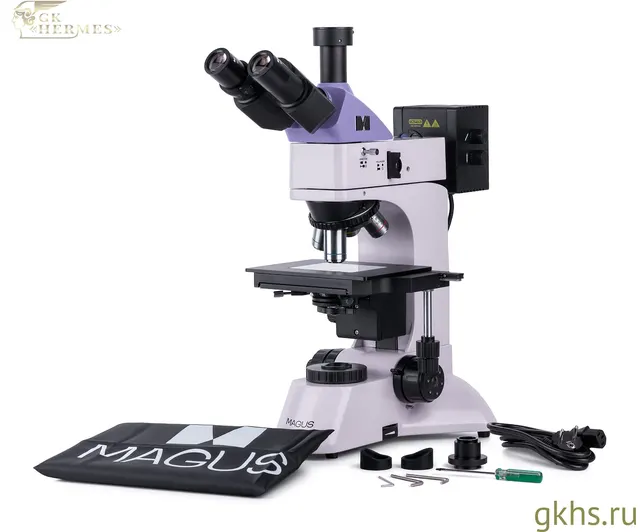

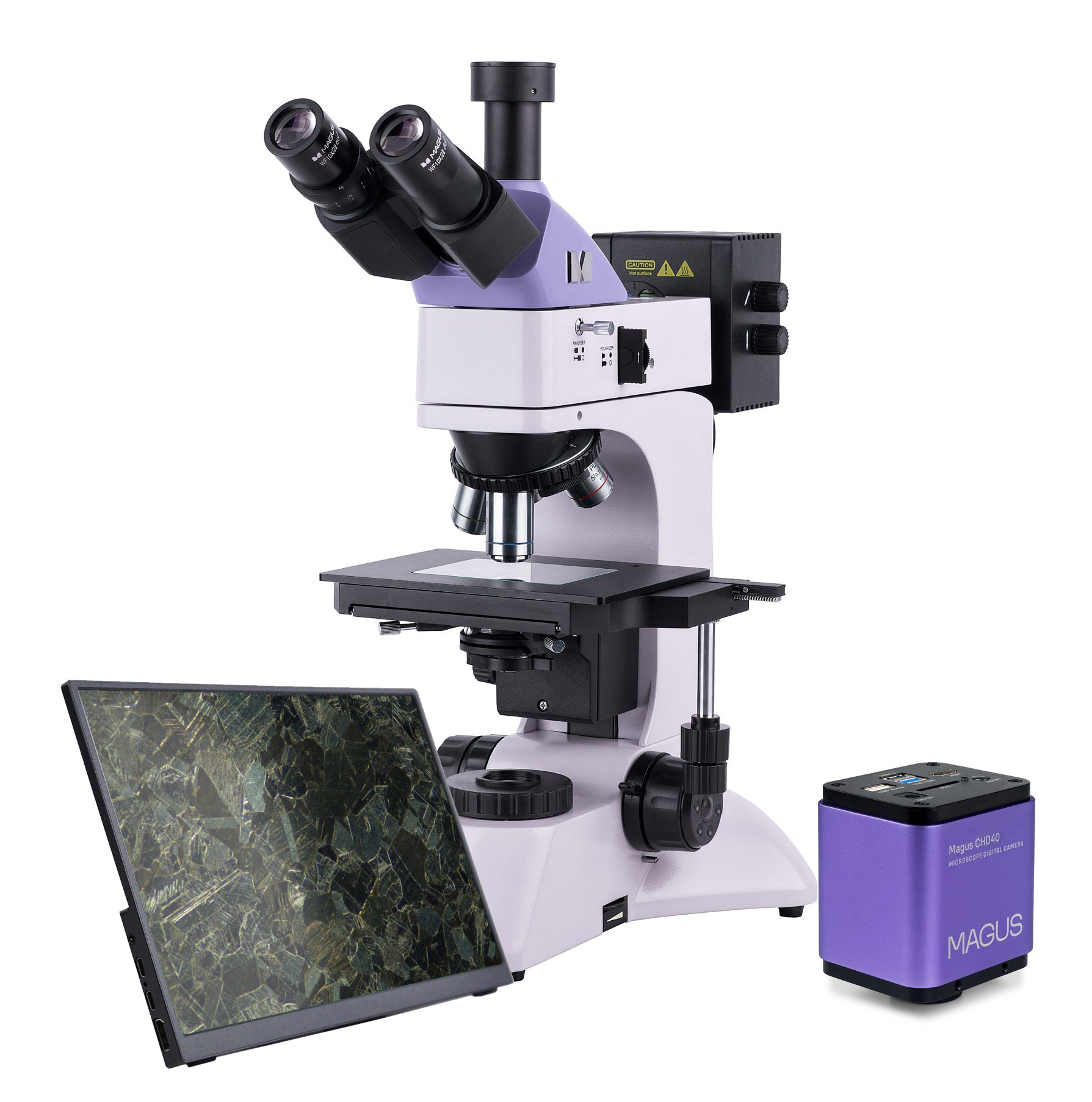

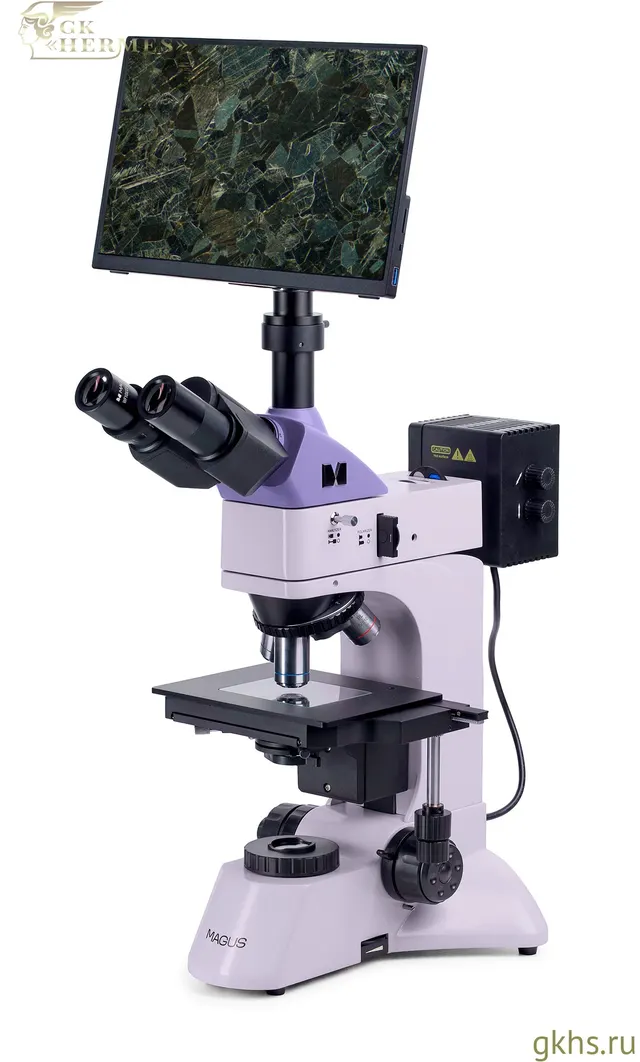

Микроскоп металлографический цифровой MAGUS Metal D600 BD LCD

Микроскоп предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.

Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера: MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.

Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс). Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору.

В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.

Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор: Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS.

Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка: Тринокулярная визуальная насадка рассчитана на бесконечность.

Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы. Диоптрийная подвижка на левом окулярном тубусе.

Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.

Основные параметры:
• Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
• Объективы: Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.
• Фокусировка: Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива.

Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик: Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям.

Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работы с полупрозрачными образцами.

Источники света: В осветителях отраженного и проходящего света стоят галогенные лампы.

Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа осветителя проходящего света светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. В осветитель отраженного света установлена 50-ваттная лампа – специально для комфортной работы в темной поле.

Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.

Осветительная система проходящего света: Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1,25 обеспечивают освещение по Кёлеру.

Конденсор имеет откидную линзу для работы с объективами малого увеличения.

Аксессуары: Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Применяется для изучения непрозрачных и полупрозрачных объектов высотой не более 20 мм Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100 Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения Осветитель отраженного света увеличенной мощности 50 Вт

Основные параметры:
• специально для работы в темном поле Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0 Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора 30 кадров в секунду через любой интерфейс подключения
• для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон) Монитор MAGUS MCD40 Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм Окуляр 10x/22 мм с удаленным зрачком (2 шт.) Адаптер C-mount 1х Поставляются по дополнительному заказу: Окуляр 10х/22 мм со шкалой Окуляр 12,5x/14 мм (2 шт.) Окуляр 15х/15 мм (2 шт.) Окуляр 20х/12 мм (2 шт.) Окуляр 25х/9 мм (2 шт.) Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм

Технические характеристики:
Кадровая частота: 30@3840х2160 (HDMI); 30@1920х1080 (Wi-Fi); 30@3840х2160 (USB 3.0)
Чувствительность, вольт на люкс-секунду на длине волны 550 нм: 1028 мВ при 1/30 с
Диафрагма: отраженный и проходящий свет: встроенные апертурная и полевая
Светофильтры: отраженный свет: матовый, желтый, зеленый, синий
Визуальная насадка: Зидентопф
Метод наблюдения: Светлое поле, Поляризация
Источник света: Галогенная лампа
Способ освещения: Отраженный свет, Проходящий свет
ПО, драйверы: HDMI: встроенное; USB: MAGUS View
Корпус: цельнолитой алюминиевый
Место использования: канал визуализации, окулярный тубус вместо окуляра; крепление C-mount
Уровень пользователя: для профессионалов, для опытных
