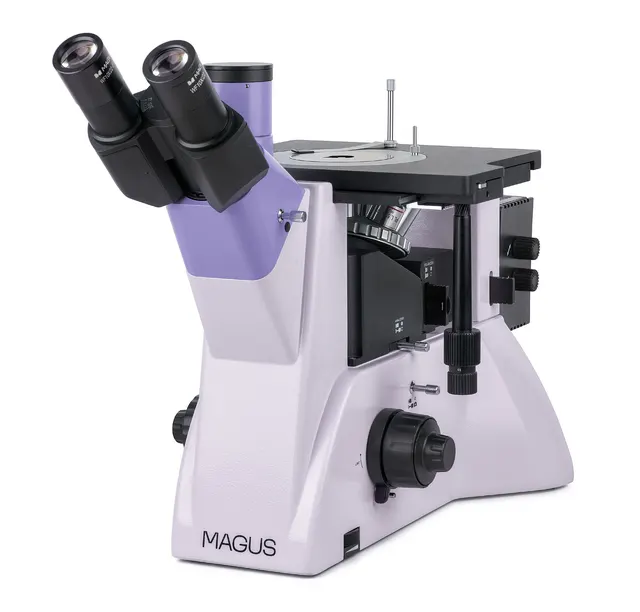

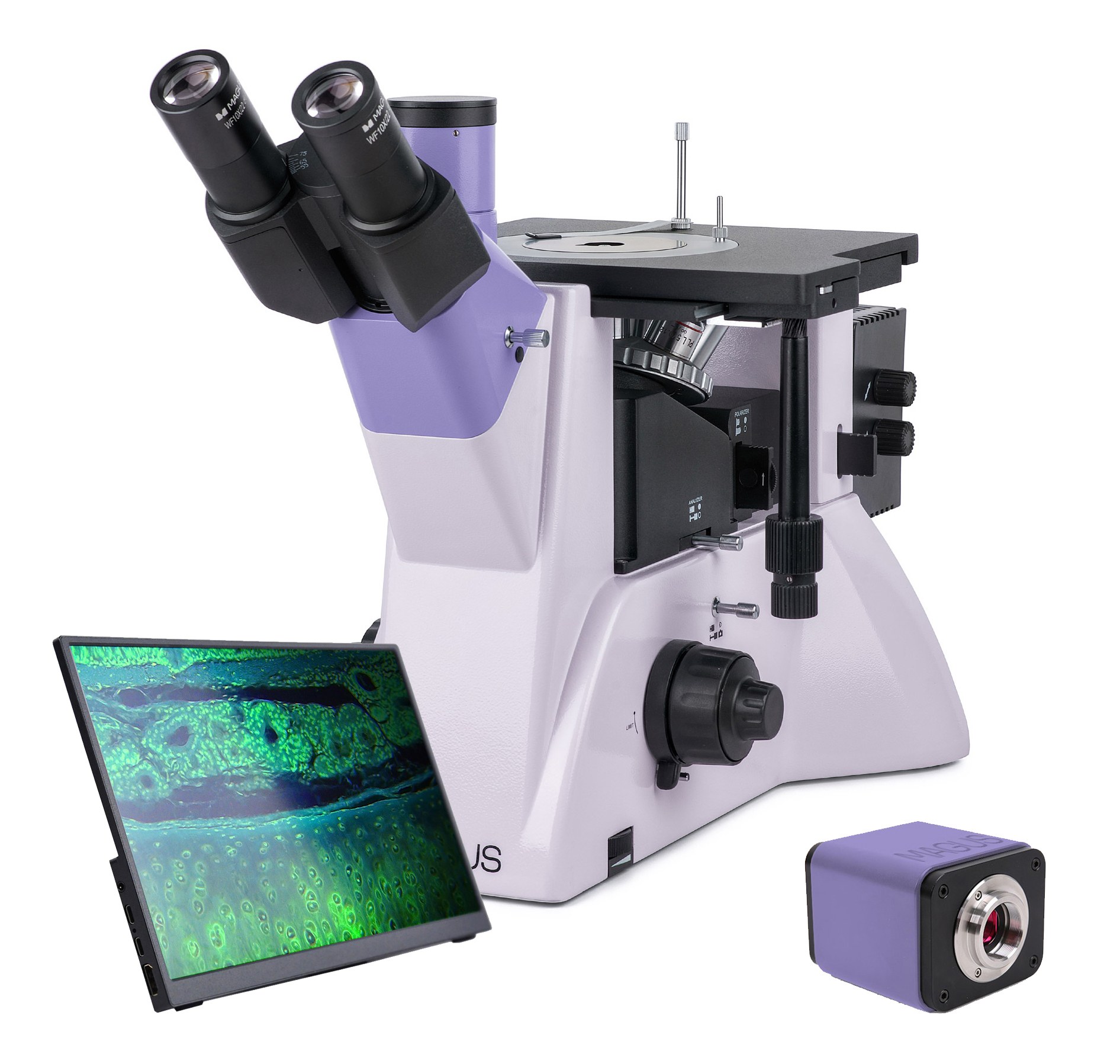

Микроскоп металлографический инвертированный цифровой MAGUS Metal VD700 LCD

Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.

На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля и простой поляризации. Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера: Цифровая камера MAGUS CHD20 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).

Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции. Благодаря использованию мозаичных фильтров основных цветов R, G и B отсутствует смазывание и снижен темновой ток. Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера.

HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Дополнительный интерфейс USB 2.0 предназначен для подключения камеры к компьютеру. Видеозапись ведется с частотой 60 или 50 кадров в секунду в зависимости от интерфейса подключения.

Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор: Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.

Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка: Оптическая длина тубуса – бесконечность.

Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа.

Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100. Револьверное устройство: Револьвер на 5 объективов установлен на штатив под столиком.

Объективы: Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого поля.

Для работы по методу темного поля, выбирайте MAGUS Metal V700 BD.

Фокусировка: Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива.

Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик: Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям.

В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.

Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям. Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. Набор светофильтров поможет правильно настроить цветопередачу.

Аксессуары: Дополнительные аксессуары усиливают технические характеристики микроскопа.

Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов. Применяется для изучения непрозрачных габаритных объектов массой до 2 кг. Тринокулярная визуальная насадка с возможностью изменения высоты взора.

Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100. Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения.

Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации. Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии. Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм.

Большой выбор дополнительных окуляров и объективов. Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс USB 2.0. Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор или телевизор.

60 или 50 кадров в секунду в зависимости от интерфейса подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания. Цветной CMOS-сенсор SONY Starvis Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам.

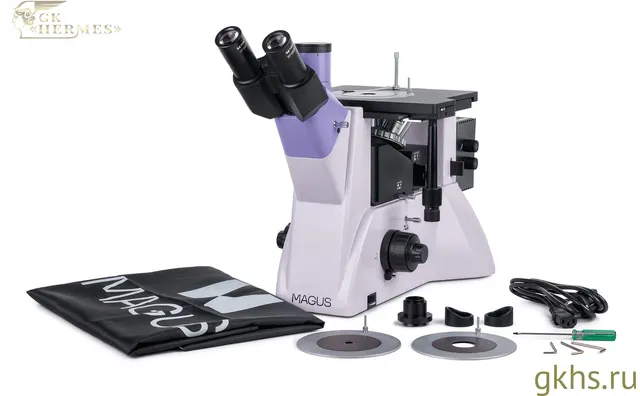

Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров. Цифровая камера MAGUS CHD20 (цифровая камера, кабель HDMI (1,5 м), кабель USB 2.0 (2 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон).

Монитор MAGUS MCD20. Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов. Тринокулярная визуальная насадка.

Основные параметры:
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм.

Окуляр 10x/22 мм с удаленным зрачком (2 шт.). Адаптер C-mount 1х. Сетевой шнур питания для микроскопа. Инструкция по эксплуатации и гарантийный талон.

Окуляр 12,5x/14 мм (2 шт.). Окуляр 15х/15 мм (2 шт.). Окуляр 20х/12 мм (2 шт.). Окуляр 25х/9 мм (2 шт.).

Основные параметры:
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм.
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм.

Технические характеристики:
Кадровая частота: 60@1920х1080 (HDMI); 50@1920х1080 (USB)
Чувствительность, вольт на люкс-секунду на длине волны 550 нм: 1175 мВ при 1/30 с
Расположение подсветки: нижняя
Диафрагма: встроенные апертурная и полевая
Светофильтры: матовый, желтый, зеленый, синий
Метод наблюдения: Светлое поле, Поляризация
Источник света: Галогенная лампа
Способ освещения: Отраженный свет
ПО, драйверы: HDMI: встроенное; USB: MAGUS View
Выход: HDMI 1.4, USB (мышь), USB (флеш-накопитель), SD (карты памяти до 32 ГБ)
Корпус: цельнолитой алюминиевый
Место использования: канал визуализации, окулярный тубус вместо окуляра; крепление C-mount
Уровень пользователя: для профессионалов, для опытных
Уровень сложности сборки и настройки: сложно
