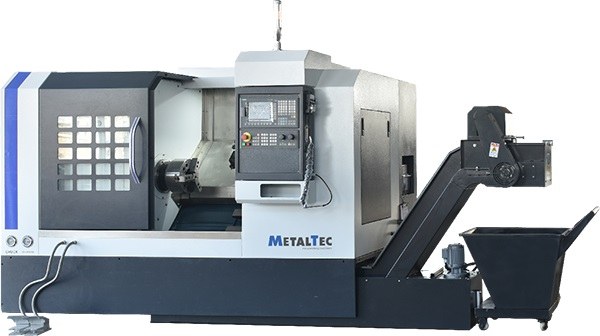

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 45 x 500

Ø обработки: 450 мм Расстояние между центрами: 500 мм Мощность двигателя: 11 / 15 кВт Вес: 3600 кг 12-ти позиционная гидравлическая револьверная голова Pragatti Токарный станок с ЧПУ - MetalTec TC 45 х 500 предназначен для производства различных типов металлических изделий.

Данный тип станков широко используется на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Гидравлический патрон 200 мм 12-позиционная приводная револьверная голова Серводвигатель шпинделя 11 / 15 квт Подача СОЖ высокого давления 20 бар Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость

Основные параметры:
• Направляющие качения 35 мм (Тайвань)
• Шарико-винтовая пара d = 32 мм (Тайвань)
• Проходное отверстие шпинделя 50 мм
• Станина имеет индукционную закалку с твердостью > HRC 55
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
• Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

Станок компактный, занимает мало пространства на производстве

Основные параметры:
• Монолитная литая станина из чугуна является гарантом высокой жесткости и точности
• Чугунная станина сводит на нет рабочие вибрации
• Система автоматической смены инструмента для решения технических задач любой сложности
• Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
• Шкаф с электрокомпонентами, степень защиты IP54

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы - возможный с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. Гидравлический патрон 200 мм Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.).

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается само центрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм. Максимальное количество устанавливаемых инструментов составляет - 12 ед.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.

В комплекте идут 2 блока приводного инструмента: Серводвигатель шпинделя 11 / 15 КВТ Сильная перегрузочная способность, надежная работа при 150% номинальной мощности в течение 30 минут, ударопрочность и длительный срок службы.

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков. Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ.

С помощью ШВП осуществляется движение рабочего модуля станка - суппорта с установленной револьверной головой. Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - Siemens (Германия). Контакторы - Schneider (Франция). Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: Вручную, оператором.

Идеально для средней загруженности производства и средним уровнем автоматизации.

Автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.

Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. Процесс удаления (сбора) масляного, водяного и/или другого тумана охлаждающей жидкости из окружающей среды во время механообрабатывающего станка. Для обеспечения более чистой рабочей среды и защиты оператора станка.

Эта система значительно снижает воздействие масляного тумана, сводя к минимуму воздействие остаточного масла не загрязняя воздух в помещении. Подача сож высокого давления 20 БАР Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением (до 20 бар).

Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены. (Комплектация ПРОМ+)

Технические характеристики:
Кабинетное ограждение: +
Гидравлический патрон 200 мм: +
12-позиционная приводная револьверная голова: +
Серводвигатель шпинделя 11 / 15 квт: +
Приводная система Siemens: +
Наклонная монолитная станина из чугуна: +
Направляющие качения и шарико-винтовые передачи (Тайвань): +
Телескопические защиты: +
Электрический шкаф с компонентами: +
Транспортер для удаления стружки ленточного типа: +
Деталеуловитель: +
Измерение и привязка инструмента: +
Система удаления и фильтрации масляного тумана: +
Подача СОЖ высокого давления 20 бар: +
