Сколько стоит пропущенная проверка под нагрузкой: пример токарного станка

Покупка б/у токарного станка без проверки под нагрузкой — это не экономия, а закладка бюджета на внеплановый ремонт. Холостой ход показывает только запуск: шпиндель крутится, суппорт двигается. Реальная картина — биение, нагрев, потеря точности под нагрузкой — проявляется на первом же проходе резца. Для менеджера по закупкам разница между «рабочим состоянием» и «требует капитального ремонта» — это вопрос не только денег, но и аргументов на согласовании.

Почему холостой ход вводит в заблуждение

Подшипники шпинделя могут работать ровно без нагрузки и греться до аварийного нагрева при резании. Люфты в направляющих суппорта не ощущаются рукой, но дают «дрожание» резца на детали. Электрика, которая не вытягивает номинальный ток, выбивает автомат через час работы. Всё это — дефекты, которые не диагностируются прокруткой вхолостую.

Продавец может искренне считать станок исправным, если он запускается и вращается. Но вы покупаете не вращение, а способность резать металл с заданной точностью. Именно под нагрузкой проверяется жёсткость станины, затяжка клиньев, состояние подшипников задней бабки и износ конуса Морзе. Причём некоторые дефекты проявляются только после прогрева станка в течение 15–20 минут резания — этого времени холостой ход не даёт.

Что проверять под нагрузкой: чек-лист для токарного станка

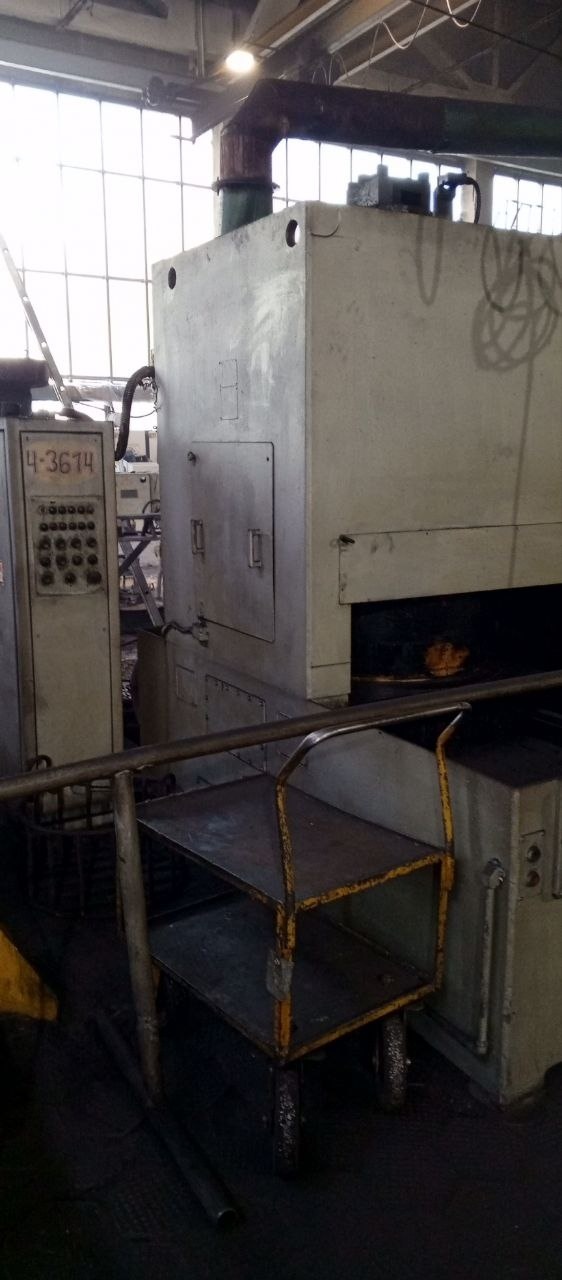

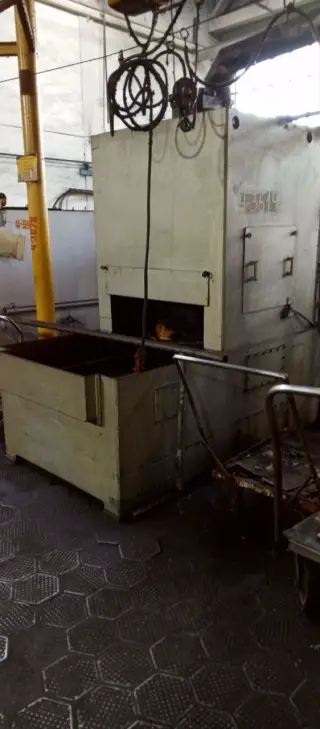

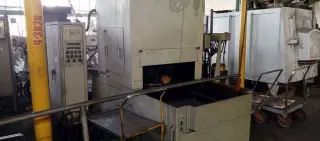

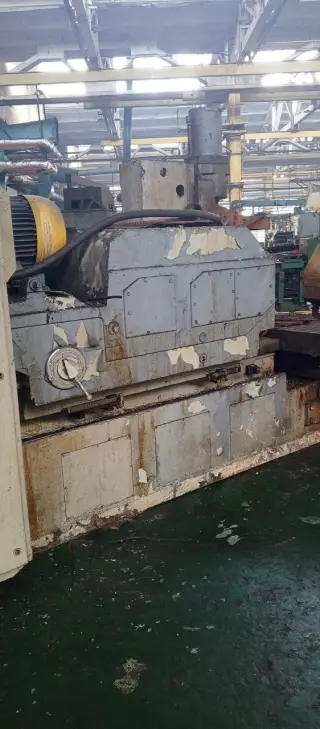

Чтобы разобрать сказанное на реальном примере, возьмём одну из позиций каталога: Станок закалочный СТ 140034 спец. (инв. 4-3614). Дальше - фотографии этого экземпляра.

Вот минимум, который стоит включить в договор осмотра или в техзадание для эксперта. Каждый пункт имеет финансовые последствия.

Шпиндель

Зажмите оправку с индикатором и дайте нагрузку через резец (черновое точение). Замерьте биение на разных оборотах. Если биение растёт с нагревом — подшипники скоро полетят. Обратите внимание на шум: под нагрузкой посторонние звуки становятся громче и указывают на износ сепараторов или колец.

Суппорт

Проведите продольное точение заготовки с диаметром, соответствующим паспортным характеристикам станка. Проверьте конусность и волнистость. Люфт в каретке даёт разностенность, которую потом не убрать последующей обработкой. Проверьте также поперечную подачу: зазор в ходовом винте или гайке проявляется как ступенька при реверсе.

Задняя бабка

Зажмите центр и проверьте совпадение оси с осью шпинделя. Несоосность — быстрая поломка центров и биение детали. Под нагрузкой также проверяется усилие зажима пиноли: если она проскальзывает, деталь может вылететь — это уже вопрос безопасности.

Электрооборудование

Замерьте ток на каждой фазе под номинальной нагрузкой. Перекос фаз — признак проблем с обмотками двигателя или контактами. Кроме того, проверьте стабильность оборотов при изменении нагрузки: если частота «плавает», возможны проблемы с приводом или с контроллером (для станков с ЧПУ).

Система подачи СОЖ и насос охлаждения

Работа под нагрузкой выявляет утечки и слабый напор. Если насос гудит, но не качает — придётся менять уплотнения или крыльчатку. Заодно проверьте, не забиты ли форсунки подачи.

Скрытые расходы: что вылезет после покупки

Пропустив проверку под нагрузкой, вы рискуете получить затраты, которые перекроют первоначальную «экономию» на осмотре. Типичные примеры:

• Замена подшипников шпинделя — сумма сопоставима с частью цены станка, плюс длительный простой цеха.
• Ремонт направляющих суппорта — шабрение и шлифовка стоят дорого и требуют высокой квалификации исполнителя, такие работы редко делают быстро.
• Переборка задней бабки — замена втулки пиноли и центра. Деталь недорогая, но демонтаж и центровка занимают время.
• Восстановление электроники — если при пробном пуске сгорит частотник или контактор, замена может затянуться из-за поиска подходящей модели.
• Простой цеха — пока станок в ремонте, заказы уходят к конкурентам. Арендовать подменный станок не всегда возможно из-за ограниченного предложения.

Эти риски легко превратить в аргументы для руководства: стоимость проверки под нагрузкой (обычно включена в услуги эксперта или её проводит будущий технолог) несравнимо меньше любого из перечисленных ремонтов.

Как обосновать проверку под нагрузкой для руководства

Для финансового директора аргумент прост: цена станка — это не полная стоимость владения. Если вы покупаете станок за определённую сумму, а через месяц вкладываете ещё значительную часть от неё в ремонт, бюджетный эффект теряется. Проверка под нагрузкой позволяет сразу зафиксировать состояние и либо снизить цену, либо отказаться от лота. Приложите к заявке чек-лист из этой статьи как приложение к договору осмотра.

Для технического руководителя аргумент: станок должен выходить на паспортную точность в первый день работы. Любые доводки — это потери времени основного технолога и внеплановые наладки. Лучше потратить день на осмотр с нагрузкой, чем месяц на восстановление. Попросите технолога вписать в акт осмотра фактическую точность после точения — это станет документом при сдаче.

Для себя как менеджера по закупкам: вы снижаете риск рекламаций со стороны производства. Если станок после покупки выйдет из строя, спросят с вас — почему не проверили. Чёткая процедура осмотра с нагрузкой закрывает этот вопрос.

Следующий шаг: что запросить у продавца

При подготовке согласования включите в список обязательных условий:

• возможность провести тестовое точение на металле того же типа, что планируется обрабатывать;
• доступ к станку с индикаторами и измерительным инструментом (ваш технолог или привлечённый эксперт);
• готовность снизить цену, если дефекты подтвердятся.

Если продавец отказывается — это сигнал, что станок либо имеет серьёзные скрытые дефекты, либо продавец некомпетентен. В любом случае — не вводите станок в заявку на согласование без этого пункта. В каталоге токарных станков по металлу вы можете отфильтровать лоты и, связавшись с продавцом, сразу обсудить условия проверки. Чем раньше вы заложите этот шаг в процедуру, тем меньше рисков для бюджета.
