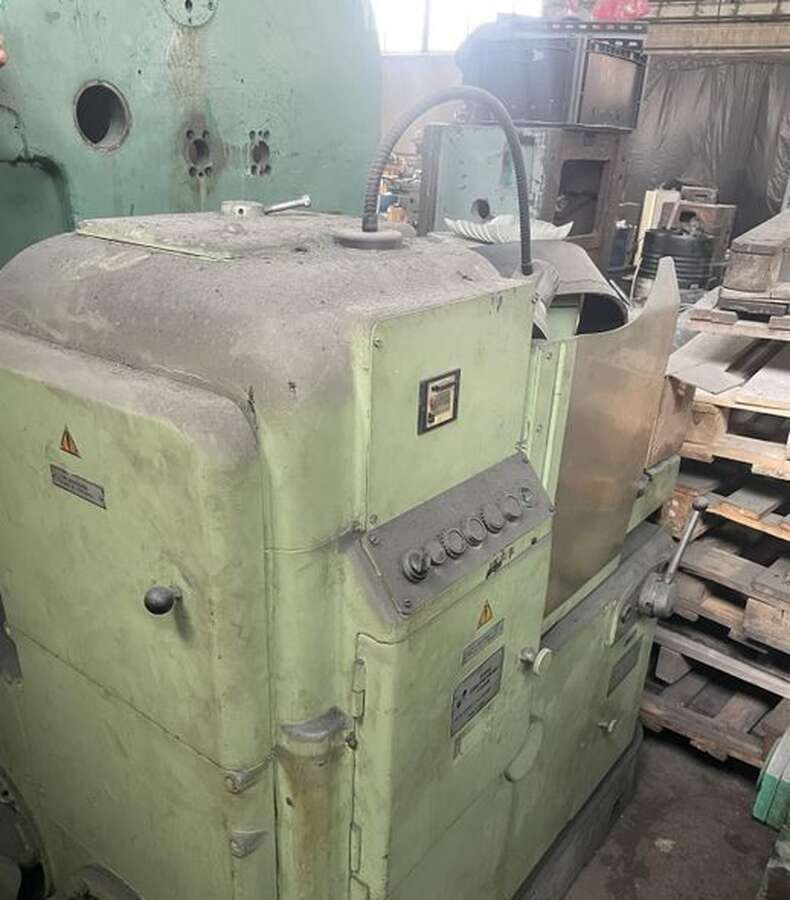

Станок зубострогальный 5Т23В.

✅ Станок последний раз работал 5 лет, сейчас отключён
✅ Предназначен для нарезания зубьев конических колес с прямым зубом.
✅ Подходит для обработки деталей с различными передаточными отношениями.
✅ Возможность обработки колес с различными углами делительного конуса.

Технические характеристики:

✔ Наибольший окружной модуль нарезаемого колеса: 0,5–1,5 мм
✔ Внешнее конусное расстояние обрабатываемых колес: 5–63 мм
✔ Наибольший диаметр нарезаемых колес:
- при передаточном отношении 10:1 — 125 мм
- при передаточном отношении 2:1 — 110 мм
- при передаточном отношении 1:1 — 90 мм
✔ Наибольшая длина зуба (ширина зубчатого венца): 12 мм
✔ Диапазон числа нарезаемых зубьев: 12–200 (рекомендуется 12–100)
✔ Наибольший угол установки суппортов: 2°30′
✔ Расстояние от торца шпинделя до центра станка: 30–140 мм
✔ Угол делительного конуса нарезаемых колес: 5°–90°

Описание:
Станок зубострогальный 5Т23В предназначен для обработки конических зубчатых колес с прямыми зубьями. Обеспечивает высокую точность нарезания благодаря классу точности В. Подходит для работы с различными передаточными числами и углами конусности. Может использоваться в ремонтных и производственных цехах для изготовления деталей малых и средних размеров.
