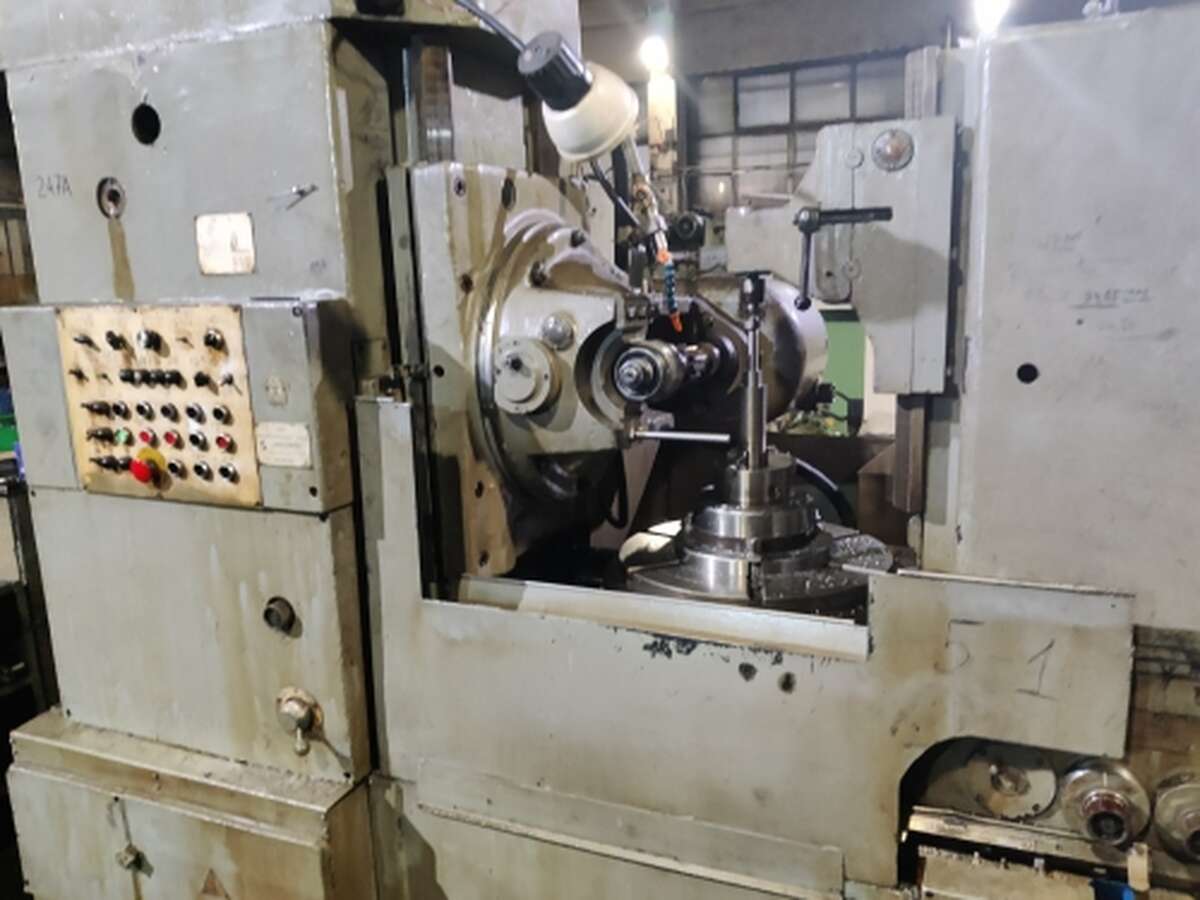

Зубофрезерный станок полуавтомат 53А50Н

Зубофрезерный станок полуавтомат 53А50Н, в рабочем состоянии. Предназначен для нарезания зубчатых колес.

Основные параметры:
• Технические характеристики: максимальный диаметр нарезаемых колес — 500 мм (с контрподдержкой и без), максимальный модуль нарезаемых зубьев — 10 мм, минимальное число нарезаемых зубьев — 8, диаметр стола — 560 мм, максимальный угол наклона зубьев — +/-45 градусов, расстояние между осями стола и фрезы — 60-350 мм, расстояние от плоскости стола до оси фрезы — 195-595 мм, максимальные размеры червячной фрезы — длина 200 мм, диаметр 200 мм, максимальное вертикальное перемещение суппорта — 400 мм, конус отверстия фрезерного суппорта (Морзе) — 5, максимальное осевое перемещение фрезы — 180 мм, частота вращения фрезерного шпинделя — 40-405 об/мин, подача: вертикальная 0,75-7,5 мм/мин, радиальная 0,22-2,25 мм/мин, тангенциальная 0,13-2,6 мм/мин, мощность электродвигателя главного привода — 8
• 10
• 12,5 кВт, габаритные размеры — длина 2670 мм, ширина 1810 мм, высота 2250 мм, масса — 10200 кг

• Нарезка прямозубых шестерён
• Изготовление косозубых колёс
• Фрезерование шлицевых валов
