Станок токарный 1М63БФ101 Рязань

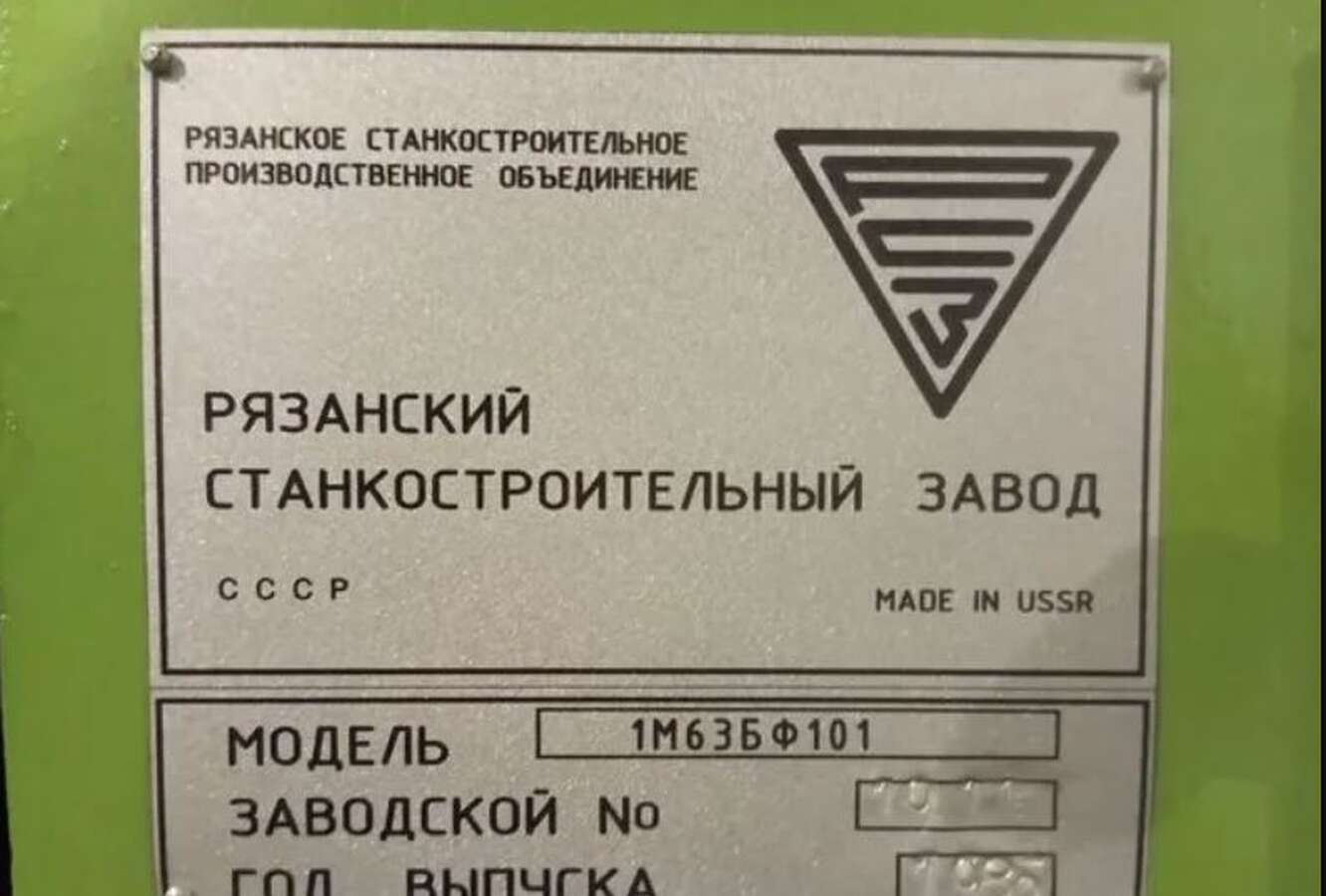

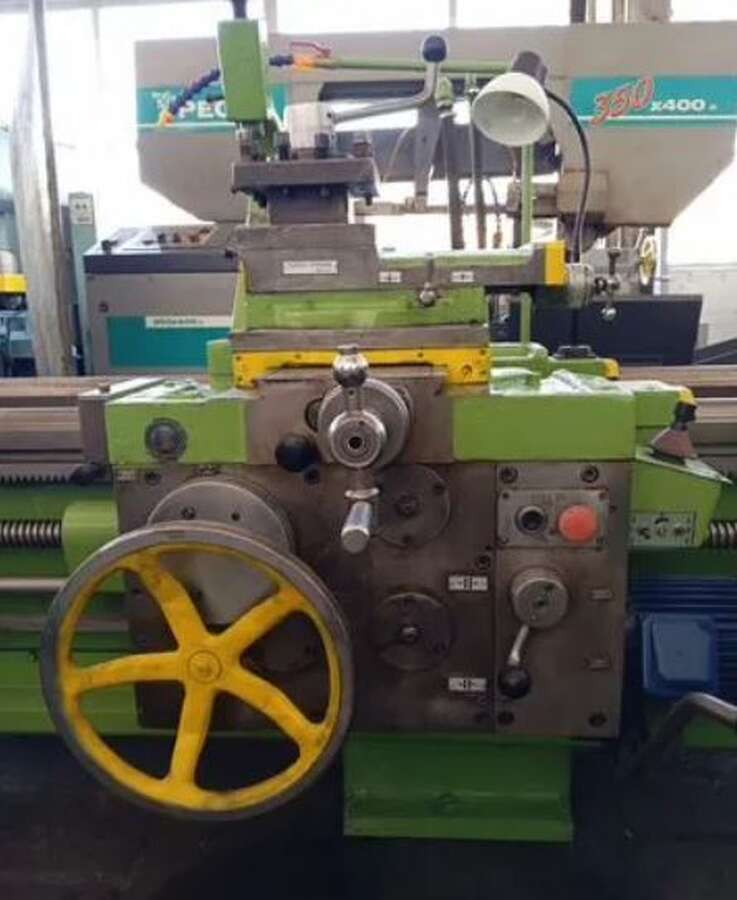

Токарно-винторезный станок модели 1М63БФ101, производства Рязань, предназначен для выполнения широкого спектра токарных работ, включая нарезание метрических, дюймовых, модульных и питчевых резьб. Оборудование обеспечивает высокую точность обработки (класс точности Н) и оснащено фартуком с механизмом ускоренных перемещений суппорта. Стан рассчитан на обработку крупногабаритных и тяжелых заготовок массой до 2000 кг.

Основные технические характеристики: наибольший диаметр обрабатываемой детали над станиной — 630 мм, над суппортом — 350 мм, наибольшая длина (РМЦ) — 2800 мм.

Диаметр отверстия в шпинделе — 65 мм, конус Морзе 6, тип конца шпинделя 8М по ГОСТ 12593-72. Количество скоростей вращения шпинделя — 22, пределы частот — 10–1250 об/мин. Продольные подачи — 0,06–1,4 мм/об, поперечные — 0,024–0,518 мм/об, подачи резцовых салазок — 0,019–0,434 мм/об. Мощность главного электродвигателя — 22 кВт.

Пределы нарезаемых метрических резьб — 1–224 мм, модульных — модуль 0,25–56, дюймовых — 28–0,25 ниток на дюйм, питчевых — питч 112–0,5.

Габаритные размеры станка (Д×Ш×В) для РМЦ 2800 мм: 4950×1780×1550 мм, масса с электрооборудованием — 5600 кг.

Конструкция станка обеспечивает жесткость и устойчивость для черновой и чистовой обработки деталей из различных материалов, а широкий диапазон режимов резания позволяет подбирать оптимальные параметры. Станок подходит для использования в единичном, мелкосерийном и ремонтном производстве.
