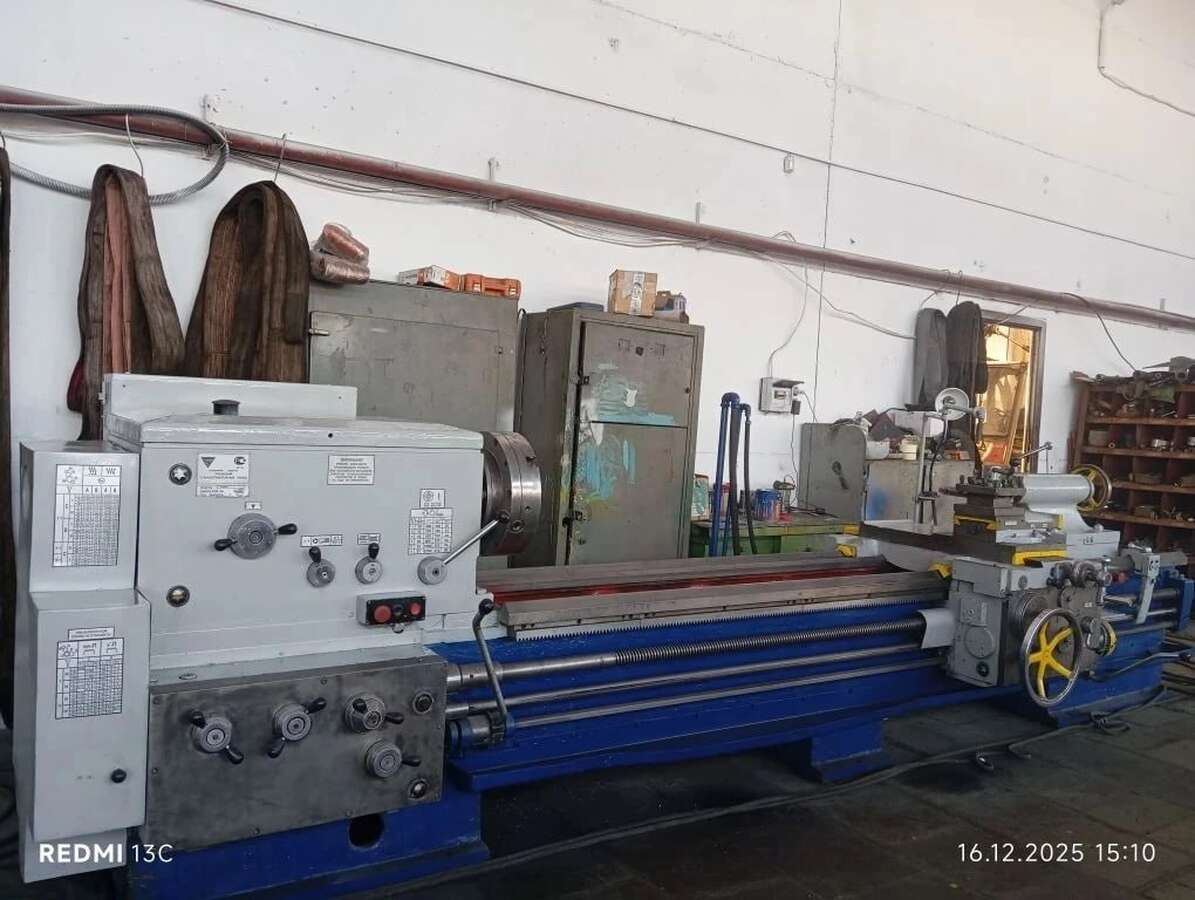

Станок токарно-винторезный 1М63Н

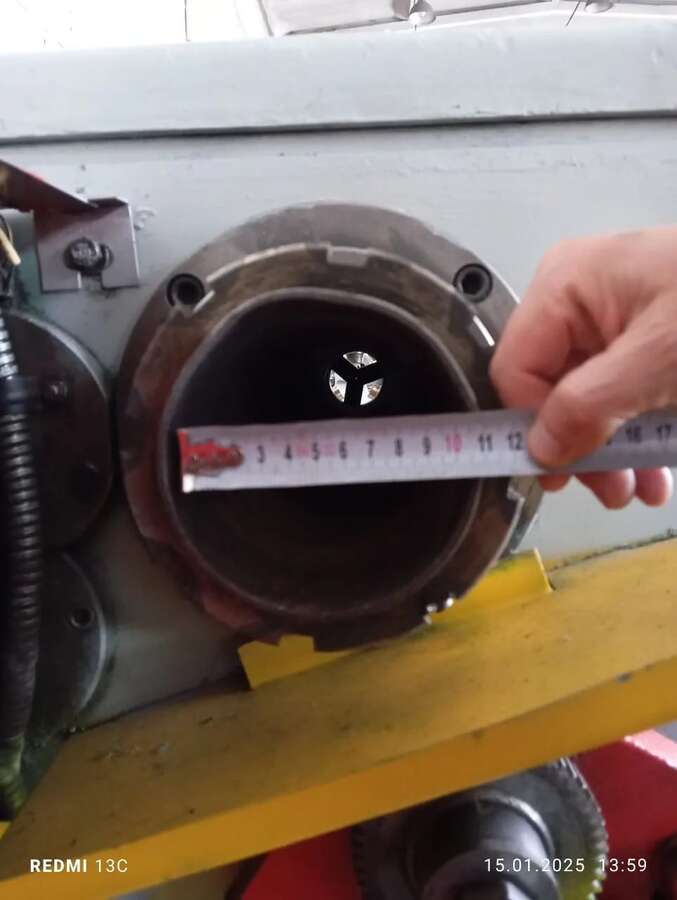

Токарно-винторезный станок 1М63Н предназначен для точения, растачивания, подрезки торцов и нарезания метрических, дюймовых, модульных и питчевых резьб. Конструкция отличается повышенной жесткостью и мощным приводом главного движения (15 кВт). Станок имеет увеличенное отверстие в шпинделе (стандартно 80 мм, опционально 105 мм) и выемку в станине для обработки крупногабаритных заготовок.

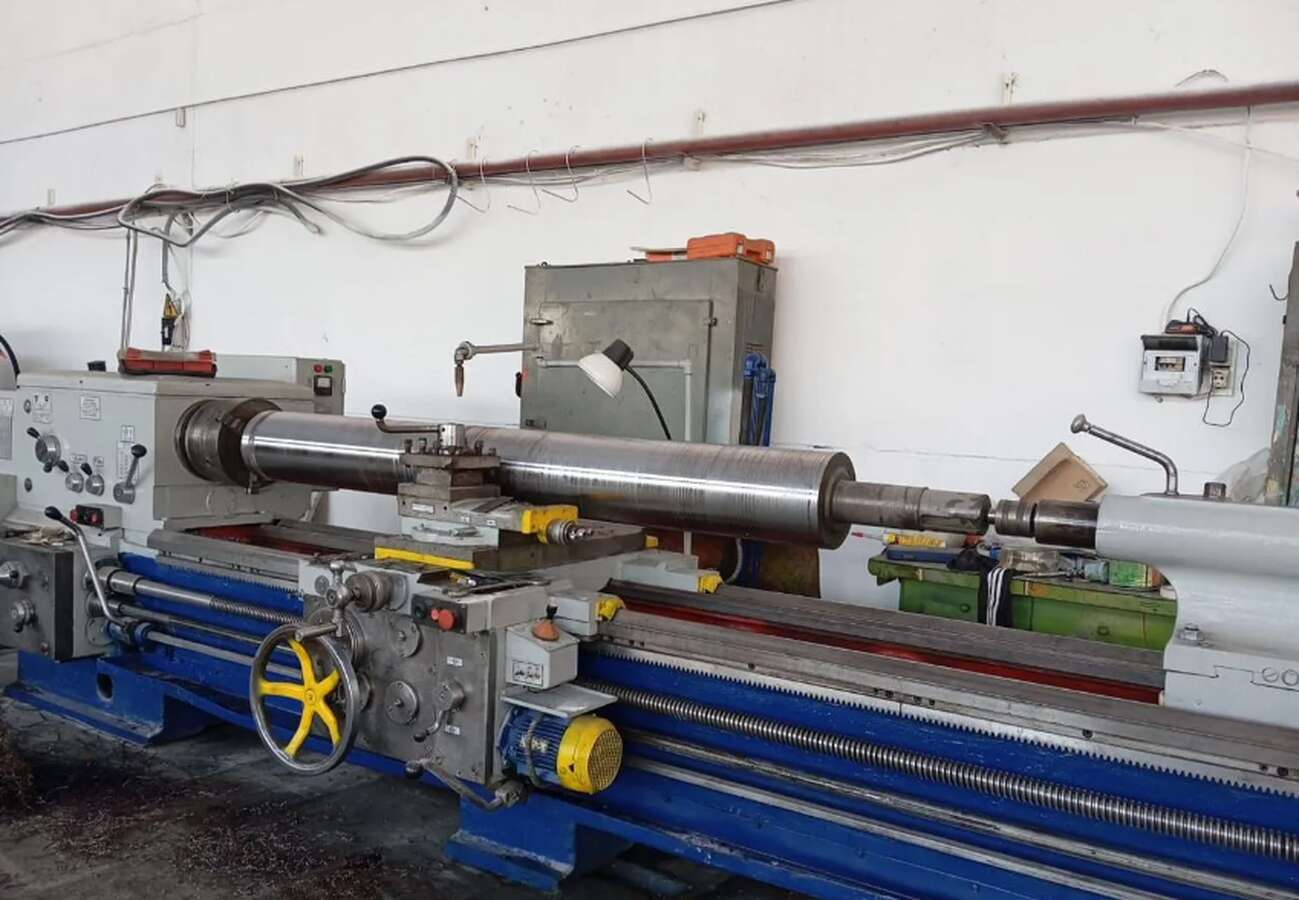

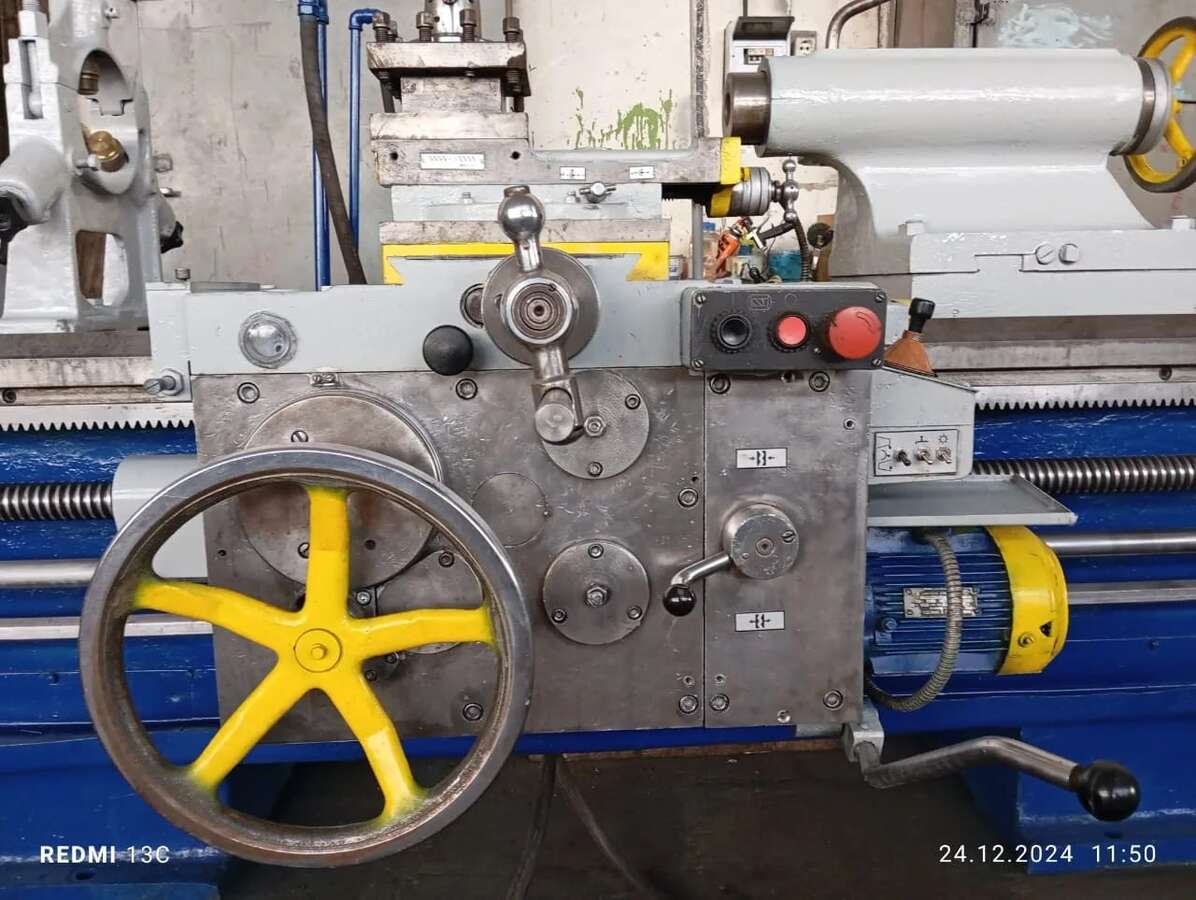

Фартук оснащен защитой от перегрузок и устройством торможения шпинделя. Предназначен для единичного, серийного и мелкосерийного производства. Станок позволяет обрабатывать заготовки диаметром до 630 мм над станиной и до 350 мм над суппортом, длиной до 3000 мм (РМЦ). Масса обрабатываемого изделия до 3500 кг.

Частота вращения шпинделя регулируется в диапазоне 10–1250 об/мин (прямые) и 18–1800 об/мин (обратные), всего 22 прямые и 11 обратных скоростей. Продольные подачи от 0.06 до 1.4 мм/об, поперечные от 0.024 до 0.518 мм/об. Станок нарезает резьбы: метрические шагом 1–224 мм, дюймовые 28–0.25 ниток/дюйм, модульные 0.25–56 модуль, питчевые 112–0.5 питч.

Габариты станка: 5240x1780x1550 мм, масса 5750 кг.
