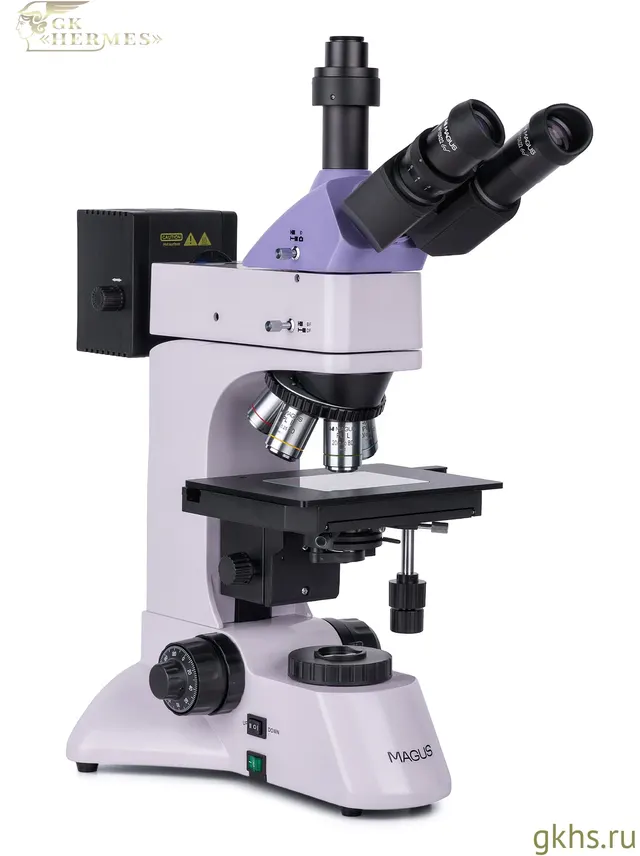

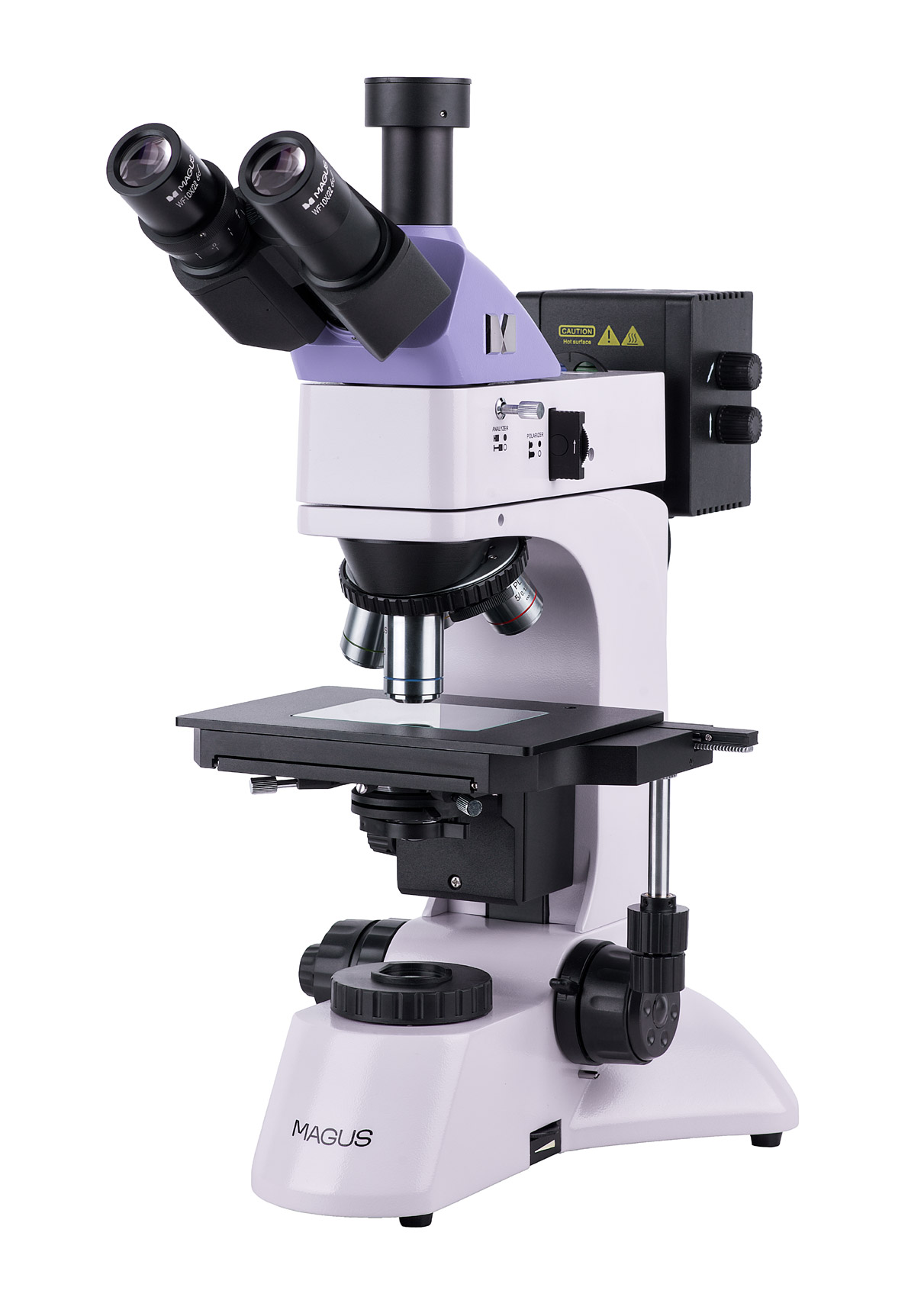

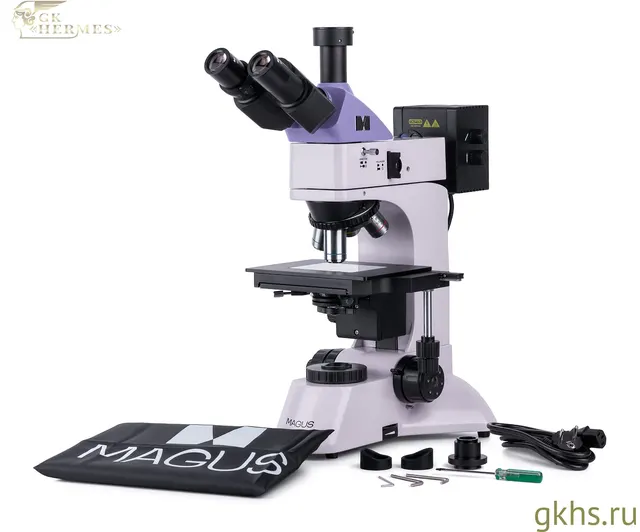

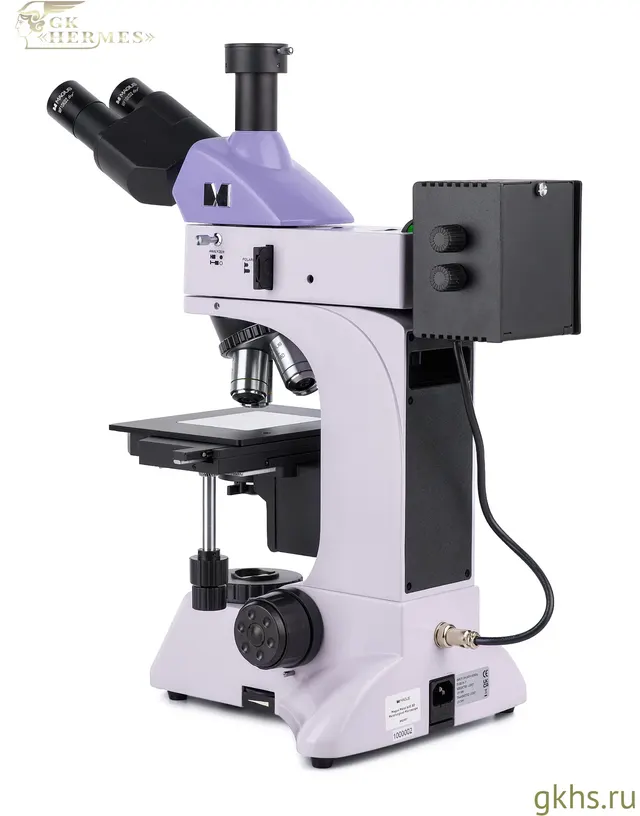

Микроскоп металлографический MAGUS Metal 600 BD

MAGUS Metal 600 BD – это металлографический микроскоп для работы в отраженном свете с использованием методов светлого и темного поля и простой поляризации. Используется для изучения металлов, сплавов и полупроводниковых материалов на плоскопараллельных шлифах с полированной исследуемой поверхностью. Оснащен осветителем проходящего света для изучения полупрозрачных образцов: пленок и объектов на фильтрах.

Микроскоп предназначен для оснащения лабораторий контроля качества, промышленных производств, кафедр высших учебных заведений.

Оптическая схема: Тринокулярная насадка имеет отдельный канал визуализации для установки цифровой камеры (приобретается отдельно).

При помощи делителя светового потока 100% света направляется или на камеру, или в окулярные тубусы. Диоптрийная подвижка находится на левом тубусе. В револьверном устройстве 5 гнезд для установки объективов. Особенность этого микроскопа – объективы с увеличенным рабочим расстоянием с маркировкой BD, т. е. предназначенные для наблюдений в светлом и темном поле.

В комплект включено 4 объектива, поэтому в револьвере одно место свободно для установки дополнительного объектива. Револьвер повернут «от наблюдателя» и введенный в ход лучей объектив хорошо виден пользователю. Оптика дает увеличение в диапазоне от 50 до 400 крат.

Система освещения: Источники отраженного и проходящего света – это галогенные лампы, которые излучают теплый и приятный для глаз свет, комфортный при длительных наблюдениях.

Лампа проходящего света имеет мощность 30 Вт, лампа отраженного света – 50 Вт. Мощность осветителя отраженного света увеличена специально для комфортной работы в темном поле. Осветительная система отраженного света также включает светофильтры, устройство для работы в темном поле, встроенный анализатор и съемный поляризатор, полевую и апертурную диафрагмы.

Диафрагмы и источник света центрируются, что позволяет гибко настраивать освещение по методу Кёлера в отраженном свете. В осветительной системе проходящего света установлен конденсор Аббе с апертурной диафрагмой и откидной линзой, используемой с объективами малого увеличения, а также полевая диафрагма – все это дает возможность использовать метод Кёлера в проходящем свете.

Механика: На предметном столике можно закреплять объекты высотой не более 20 мм.

Столик передвигается в двух взаимно перпендикулярных плоскостях и дополнен прозрачной вставкой для работы с полупрозрачными образцами. Образец перемещается вместе со столиком. Рукоятки фокусировки расположены коаксиально по обеим сторонам корпуса. Грубая фокусировка с блокиратором и настройкой жесткости хода дополнена тонкой фокусировкой для более точной наводки на резкость.

Так как рукоятки находятся у основания микроскопа, наблюдатель может свободно положить руки на стол, а не держать их на весу в напряжении.

Основные параметры:
• Аксессуары: Расширить возможности микроскопа MAGUS Metal 600 BD можно при помощи дополнительных аксессуаров.
• В линейку входят: окуляры, объективы для светлого и темного поля с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды.

Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры, делитель светового потока с положениями 100/0 и 0/100 Планахроматические объективы с маркировкой BD для исследований в светлом и темном поле

Основные параметры:
• рабочее расстояние увеличено Источник проходящего света – галогенная лампа 30 Вт, источник отраженного света – галогенная лампа 50 Вт (мощность увеличена для комфортных исследований в темном поле) Метод Кёлера доступен и для проходящего, и для отраженного света
• в осветительной системе отраженного света центрируются и источник света, и обе диафрагмы (полевая и апертурная) Осветительная система проходящего света включает конденсор Аббе с откидной линзой для работы с объективами малой кратности Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм Окуляр 10x/22 мм с удаленным зрачком (2 шт.) Адаптер C-mount 1х Поставляются по дополнительному заказу: Окуляр 10х/22 мм со шкалой Окуляр 12,5x/14 мм (2 шт.) Окуляр 15х/15 мм (2 шт.) Окуляр 20х/12 мм (2 шт.) Окуляр 25х/9 мм (2 шт.) Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм

Технические характеристики:
Метод исследования: поляризация, темное поле, светлое поле
Расположение подсветки: комбинированная
Диафрагма: отраженный и проходящий свет: встроенные апертурная и полевая
Светофильтры: отраженный свет: матовый, желтый, зеленый, синий
Визуальная насадка: Зидентопф
Метод наблюдения: Светлое поле, Темное поле, Поляризация
Источник света: Галогенная лампа
Способ освещения: Отраженный свет, Проходящий свет
Уровень пользователя: для профессионалов, для опытных
Уровень сложности сборки и настройки: сложно
