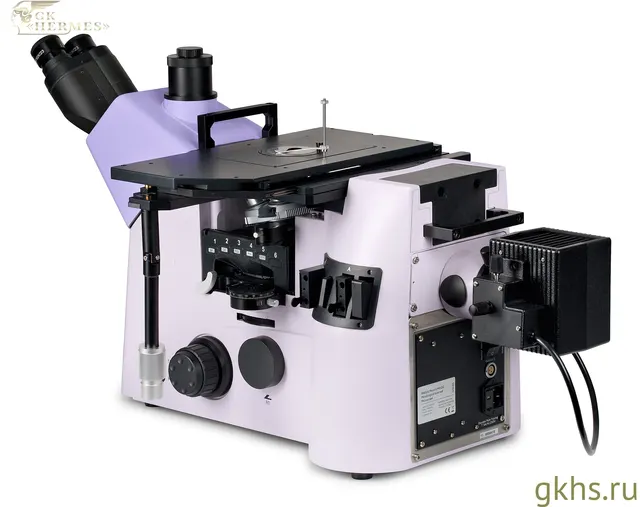

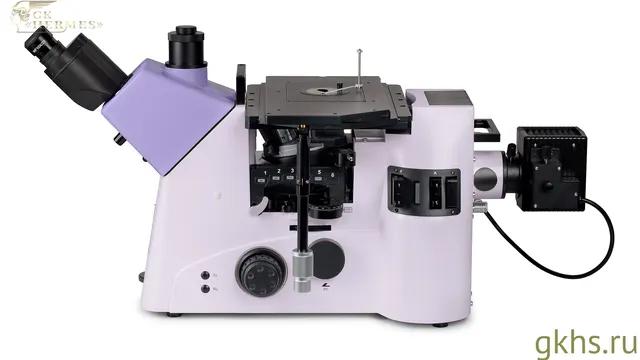

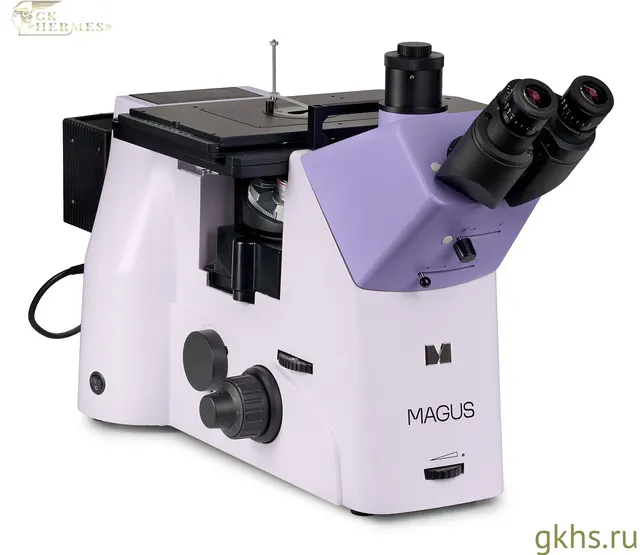

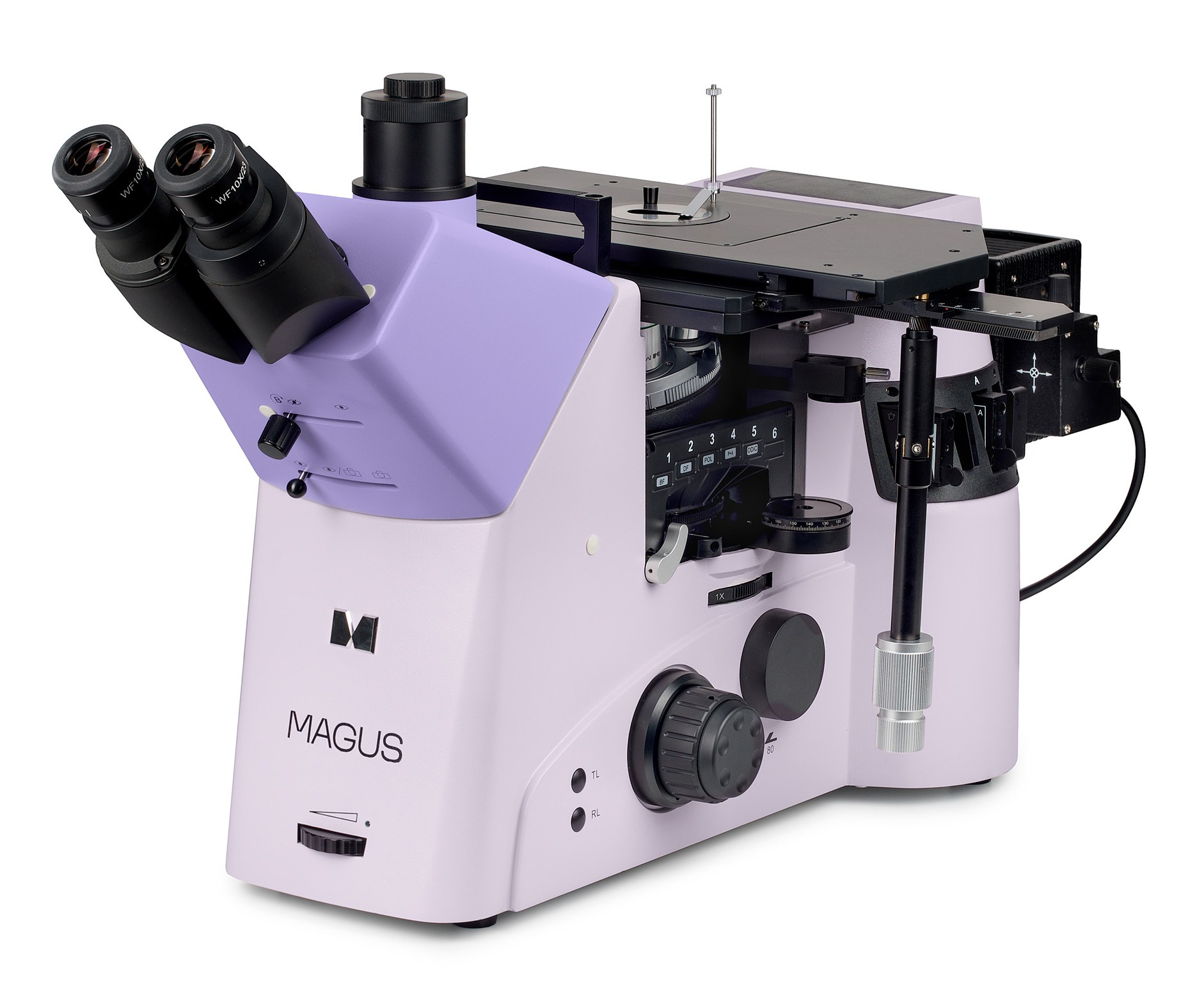

Микроскоп металлографический инвертированный MAGUS Metal V790 DIC

Микроскоп MAGUS Metal V790 DIC предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.

На этом микроскопе непрозрачные объекты исследуют в отраженном свете по методу светлого поля, темного поля, простой поляризации и дифференциально-интерференционного контраста (ДИК). ДИК повышает глубину резкости и четкость изображения, предоставляет дополнительную информацию о структуре объекта, визуализирует цветом неровности на изучаемых поверхностях, что позволяет видеть рельефность объекта.

Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Визуальная насадка: Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность.

В визуальную насадку встроена линза Бертрана для коноскопических исследований. Цифровая камера устанавливается в вертикальный тубус визуальной насадки или в один из боковых портов на корпусе микроскопа. Световой поток переключается 100/0, 50/50 или 0/100. Деление света на правом фотопорте – 100/0 и 20/80; на левом – 100/0 и 0/100. В комплекте окуляры 10х/23 мм с диоптрийной коррекцией и удаленным зрачком.

Для метода ДИК используются специальные слайдеры: один для объективов малого увеличения, другой – среднего и большого увеличения.

Слайдеры устанавливаются в специальный слот револьвера.

Поворот турели меняет режим наблюдений, переход от одного метода контраста к другому происходит быстро и без сложной настройки.

Переключатель с линзой дополнительного увеличения: Поворотным переключателем вводится основная линза 1х или линза дополнительного увеличения 1,5х.

Переключатель расположен с правой стороны корпуса под револьвером объективов.

Объективы: План-полуапохроматы и план-апохроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля.

Обеспечивают лучшую коррекцию хроматической и сферической аберрации.

Фокусировка: Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса.

Правая рукоятка тонкой фокусировки имеет специальные углубления под пальцы, левая – шкалу. Рукоятка блокировки грубой фокусировки и кольцо регулировки жесткости хода грубой фокусировки расположены с левой стороны микроскопа.

Предметный столик: Перемещение объекта осуществляется за счет передвижения столика по двум осям.

В центр столика устанавливается вставка с отверстием подходящего диаметра. Трехслойное покрытие защищает столик от царапин и других повреждений. Длинная отклоняемая ручка управления может быть установлена с правой или левой стороны столика.

Источник света: В фонаре стоит 100-ваттная галогенная лампа, обеспечивающая яркое освещение для работы на объективах с увеличением от 4х до 100х в светлом, темном и поляризованном свете.

Полевая и апертурная диафрагмы отцентрированы на заводе и не требуют дополнительной настройки. Анализатор и поляризатор реализуют метод простой поляризации. Поляризатор неподвижный, анализатор вращается на 360°. Набор светофильтров помогает настроить правильную цветопередачу.

Микроскоп управляется с минимальным движением руки, длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне. Плавный ход механизма позволяет без усилий фокусироваться на объект.

Применяется для изучения непрозрачных габаритных объектов массой до 30 кг Линза дополнительного увеличения повышает кратность микроскопа в 1,5 раза, вводится в оптический путь переключателем на насадке Многофункциональная турель с 6 слотами для установки модулей разных методов контраста Галогенный осветитель отраженного света мощностью 100 Вт для работы в темном поле Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 5х/0,15 ∞/- WD 20 мм Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 10х/0,30 ∞/- WD 11 мм Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 мм Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 50х/0,80 ∞/0 WD 1 мм Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 100х/0,90 ∞/0 WD 1 мм Окуляр 10x/23 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.) Наглазник на окуляр (2 шт.) ДИК-слайдер для объективов (2 шт.) Поставляются по дополнительному заказу

Технические характеристики:
Метод исследования: ДИК, поляризация, темное поле, светлое поле
Расположение подсветки: верхняя
Диафрагма: регулируемая апертурная, регулируемая ирисовая полевая
Светофильтры: есть
Метод наблюдения: Поляризация
Источник света: Галогенная лампа
Способ освещения: Отраженный свет
Уровень пользователя: для профессионалов, для опытных
Уровень сложности сборки и настройки: сложно
