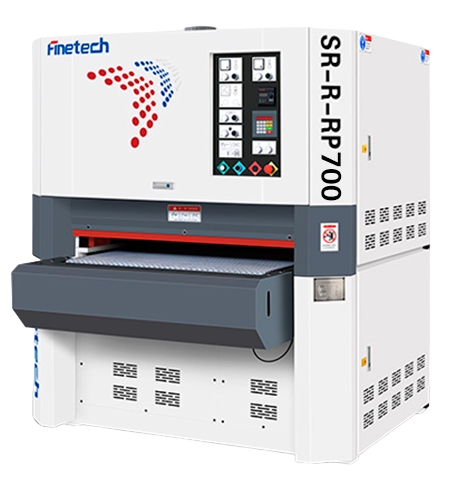

Калибровально-шлифовальный станок Finetech SR-R-RP 700

Калибровально-шлифовальный станок Finetech SR-R-RP 700 предназначен для обработки заготовок шириной до 700 мм, толщиной от 3 до 160 мм.

Конструкция включает три шлифовальных узла: первый — калибровочный ролик (R), второй — чистовой ролик (R), третий — полировальный ролик с утюжком (RP).

Диаметр первого и второго валов 190 мм, третьего — 160 мм. Материал первого и второго валов — мягкая резина, твердость второго вала 70 шор, третьего — 55 шор. Скорость шлифовальной ленты на первом узле 20 м/с, на втором — 19 м/с, на третьем — 18 м/с. Размер шлифовальной ленты 2000 х 730 мм.

Мощность двигателей: первого узла 15 кВт, второго и третьего по 11 кВт, двигателя щетки 0,37 кВт, подачи 2,2 кВт, подъема/опускания стола 0,37 кВт.

Станок оснащен инвертором на подачу Siemens, скорость подачи регулируется от 5 до 30 м/мин. Предусмотрена автоматическая настройка на толщину заготовки, обдув первой и второй шлифовальных лент с осцилляцией. Минимальная длина заготовки 540 мм.

Производительность аспирации: 7000 м³/час, рабочее давление в пневмосистеме 0,6 МПа, расход воздуха 12 м³/час.
