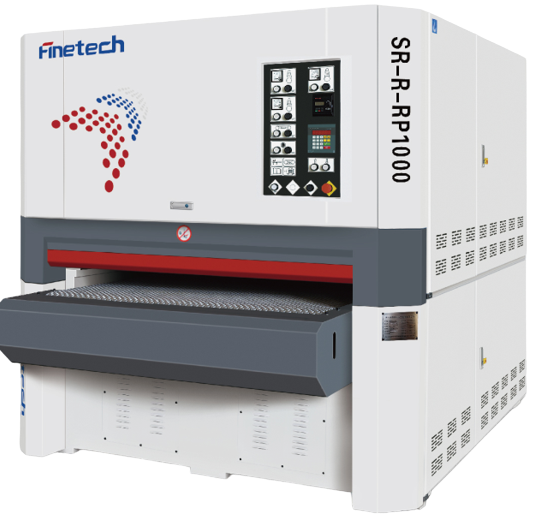

Калибровально-шлифовальный станок Finetech SR-R-RP 1000

Калибровально-шлифовальный станок Finetech SR-R-RP 1000 с шириной обработки 1000 мм и общей мощностью 48.24 кВт.

Оснащён тремя узлами: первый — калибровальный ролик (R), второй — чистовой шлифовальный ролик (R), третий — полировальный ролик с утюжком (RP).

Диаметр первого и второго шлифовальных валов — 190 мм, третьего — 160 мм. Материал первого вала — сталь, второго — мягкая резина (твёрдость 70 шор), третьего — обрезиненный ролик (твёрдость 55 шор). Размер шлифовальной ленты — 2000 × 730 мм. Скорость ленты на первом узле — 20 м/с, на втором — 19 м/с, на третьем — 18 м/с. Станок обрабатывает заготовки толщиной от 3 до 160 мм, минимальная длина заготовки — 490 мм.

Скорость подачи регулируется инвертором SIEMENS в диапазоне 5–30 м/мин. Предусмотрена автоматическая настройка на толщину заготовки, обдув первой и второй шлифовальных лент с осцилляцией.

Мощность двигателей: первого шлифовального узла — 18 кВт, второго — 15 кВт, третьего — 11 кВт, узла щётки — 0.37 кВт, подачи — 3 кВт, подъёма/опускания стола — 0.37 кВт.

Масса станка — 3600 кг. Производительность аспирации — 11200 м³/ч, рабочее давление в пневмосистеме — 0.6 МПа, расход воздуха — 17 м³/ч.
