Аналоги токарного винторезного станка РТ11Ф1: чем заменить и что выбрать

Токарный винторезный станок РТ11Ф1 (известен также как аналог 1Н65) рассчитан на обработку крупных деталей: расстояние между центрами 3000 мм и проходное отверстие шпинделя 130 мм позволяют вести токарные и винторезные работы с валами и обечайками диаметром до 500 мм. Станок востребован в ремонтных цехах, на нефтегазовом и судостроительном производстве, где часто требуются длинные валы или крупные втулки. Ключевые параметры модели — жёсткая станина, высокая точность резьбы и возможность работы с гидравлическим люнетом.

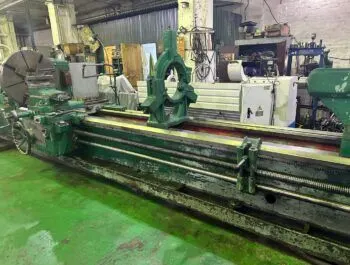

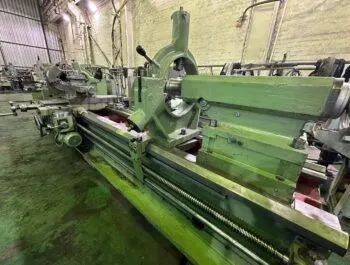

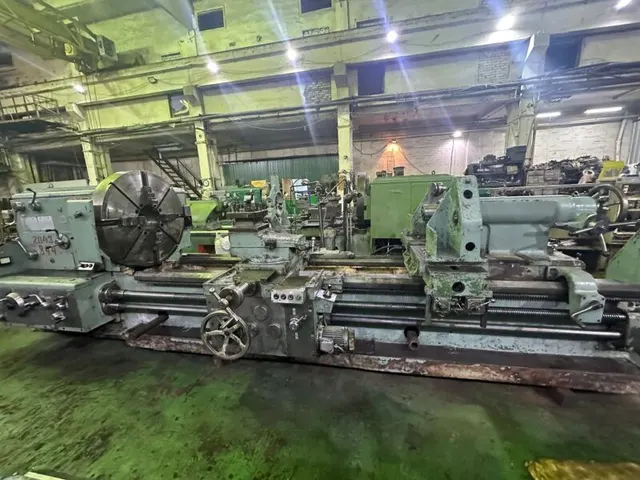

Чтобы разобрать это на реальном примере, возьмём один из станков РТ11Ф1, представленных сейчас в продаже. Исходные данные и фотографии находятся здесь: https://promsdelka.ru/product/tokarnyy-vintoreznyy-stanok-rt11f1-dip-500-rmts-3000-mm-analog-1n65-shpindel-130mm/. Этот экземпляр в рабочем состоянии, полностью укомплектован: в комплекте гидравлический самозажимный люнет и патрон. Цена — 2 860 000 руб. Направляющие без износа, верхний закаленный слой не снимался — станок готов к проверке в работе.

Основные аналоги на рынке

При замене РТ11Ф1 обычно рассматривают модели с таким же проходным отверстием (125–130 мм) и сопоставимой мощностью главного привода. Среди отечественных машин чаще всего встречаются 1Н65, 1М63 и 1А660. Реже — станки TOS SU 80 (Чехия) и тяжёлые серии ДИП-500, но их обслуживание и запасные части требуют большего бюджета. Рассмотрим каждую альтернативу подробнее.

1Н65 — прямой аналог

1Н65 — заводской индекс станка, который выпускался Рязанским станкостроительным заводом и на других предприятиях. Конструктивно он идентичен РТ11Ф1: те же габариты, та же кинематика шпинделя и коробки подач. Разница сводится к некоторым деталям (например, исполнение гидравлической станции смазки). При замене 1Н65 часто выбирают потому, что это «классика» — методики ремонта и регулировок описаны в сотнях книг, а токарн всех поколений знакомы с этой моделью.

Когда оправдан 1Н65? Если в хозяйстве уже есть станки этой серии — унификация запчастей и оснастки даёт заметную экономию. Цены б/у машин 1Н65 в схожем состоянии (РМЦ 3000 мм, 130 мм отверстие) колеблются от 2,5 до 3,2 млн руб. Обслуживание ничем не сложнее, чем у РТ11Ф1: доступны валы, шестерни, подшипники. Однако многие 1Н65, попавшие на вторичный рынок, уже выработали ресурс направляющих — при осмотре обязательно проверяют состояние станины и клиньев суппорта.

1М63 — самый распространённый тяжелый станок

Модель 1М63 (и её модификации 1М63Н) имеет те же ключевые параметры: высота центров 500 мм, отверстие шпинделя 130 мм, РМЦ от 1500 до 8000 мм. Отличия: коробка подач 1М63 позволяет нарезать больше типов резьб (включая дюймовые и модульные без сменных колёс); суппорт усилен дополнительными салазками. Вес станка в базовом исполнении — около 14 т, что на 1–2 т тяжелее РТ11Ф1, что положительно сказывается на жёсткости при тяжелом точении.

Когда выбирают 1М63? При серийной обработке заготовок из легированных сталей с большими припусками (черновое обдирочное точение). Мощность главного привода у 1М63 — 30 кВт против 22 кВт у РТ11Ф1, поэтому можно снимать слой большего сечения за проход. Цены б/у: от 2,8 до 4 млн руб. за станки 1980–1990‑х годов. Минус — запчасти (подшипники шпинделя, ремни) найти сложнее, чем для 1Н65, и они дороже на 20–30%. Также 1М63 требует более мощного фундамента из-за большей вибрации при старте.

1А660 — редкая, но тяжёлая альтернатива

Станок 1А660 (производства Новосибирского завода тяжелых станков) предназначен для обработки валов длиной до 6300 мм. Отверстие шпинделя — 130 мм, но конус шпинделя — метрический 80, что не совпадает с конусом 5 у РТ11Ф1 (придётся менять заднюю бабку или переходные втулки). Ключевое отличие: гидрокопировальный суппорт в стандартной комплектации, что позволяет получать сложные контуры без использования ЧПУ.

Сценарий применения 1А660: единичное и мелкосерийное производство валов с фасонными поверхностями (кулачковые распределительные валы, шпиндели насосов). Стоимость б/у сопоставима — 3–3,5 млн руб., но найти экземпляр в хорошем состоянии сложнее. Обслуживание гидрокопии требует квалифицированного наладчика; типичная неисправность — износ золотника копировальной системы. Запчасти редкие, многие восстанавливают по месту.

Сравнение по обслуживанию и оснастке

По оснастке РТ11Ф1 и 1Н65 полностью взаимозаменяемы: патроны, кулачки, люнеты, резцедержатели. Для 1М63 нужны переходные планшайбы под свой конус (у него конус 6 или метрический 80 в зависимости от года выпуска). У 1А660 свой переходник. Если на предприятии уже есть набор инструмента для другой модели, переход на РТ11Ф1 или 1Н65 будет безболезненным.

Запчасти для всех указанных моделей (шестерни коробки подач, валы фартука) находятся на вторичном рынке, но для 1М63 и 1А660 номенклатура уже. РТ11Ф1 и 1Н65 — ремонтопригодны силами обычного механика; капремонт коробки скоростей стоит 80–150 тыс. руб. (без стоимости деталей).

Когда лучше остаться на РТ11Ф1

Если станок уже в работе, освоен, есть штатная оснастка и ремонтная документация — менять его на аналог имеет смысл только при смене технологии или нехватке мощности. РТ11Ф1 хорошо справляется с типовыми токарными и винторезными операциями на деталях до 500 мм диаметром и длиной до 3000 мм. При частой переналадке на разные типы резьб лучше оставить его, так как коробка подач простая и надёжная.

Если же требуется существенно увеличить съём металла или обрабатывать детали длиннее 3000 мм — тогда смотрят в сторону 1М63 (из-за большого РМЦ) или 1А660 (из-за копировального суппорта). Но в любом случае окончательное решение принимается после осмотра конкретных единиц: состояние направляющих, износ ходового винта, люфты шпинделя.

Вывод

Каждый из рассмотренных аналогов занимает свою нишу. 1Н65 — почти полная копия РТ11Ф1, унификация запчастей и простота ремонта делают его естественной заменой. 1М63 — станок с большей мощностью и жёсткостью, подходит для тяжёлого чернового точения. 1А660 — специализированная машина для контурной обработки, но с более сложным обслуживанием. При выборе исходят из преобладающих производственных задач и наличия квалифицированного персонала для наладки и ремонта. На вторичном рынке цена всех трёх моделей в схожем состоянии укладывается в диапазон 2,5–4 млн руб., а окончательную решимость должна дать проверка на износ направляющих и ходовой группы.
