Как проверить станок без инженера за три шага

Вы нашли станок по цене, которая укладывается в бюджет. Продавец уверяет, что он в отличном состоянии. Но у вас нет десятилетнего опыта, чтобы отличить хороший станок от убитого. Знакомо? Хорошая новость: базовую проверку можно сделать самому, без специального образования. Вот три шага, которые отсеют откровенный хлам и дадут уверенность, что станок отработает свои деньги.

Шаг первый: проверка геометрии без приборов

Геометрия — это то, с чего начинается любой станок. Если станина повелась или направляющие изношены неравномерно, точность обработки будет плыть. Проверить это можно обычным строительным уровнем и штангенциркулем.

Положите уровень на стол станка вдоль и поперёк. Пузырёк не должен уходить за крайние риски. Если наклон есть, запишите, насколько, и попросите продавца выставить станок по уровню при вас. Если он отказывается — повод задуматься. Для старых станков допускается небольшой наклон, главное чтобы он был равномерным и не превышал разумных пределов — продавец должен показать паспорт, где указана норма.

Затем зажмите в патрон или на оправку кусок круглого прутка и подведите к нему индикатор часового типа (если нет — просто медленно вращайте шпиндель рукой и смотрите на биение на глаз). Люфт в подшипниках чувствуется даже рукой: возьмитесь за шпиндель и покачайте. Если есть радиальный или осевой люфт — готовьтесь к замене подшипников. Это ремонтируемый дефект, но он торгуется. Если есть возможность включить станок, послушайте шпиндель на разных оборотах: металлический стук или гул указывают на износ подшипников.

Проверьте также заднюю бабку на токарном станке (или аналогичный узел): совместите центры, подведите пиноль. Люфт в пиноли — еще один повод для торга.

Шаг второй: оценка износа направляющих и ходовой

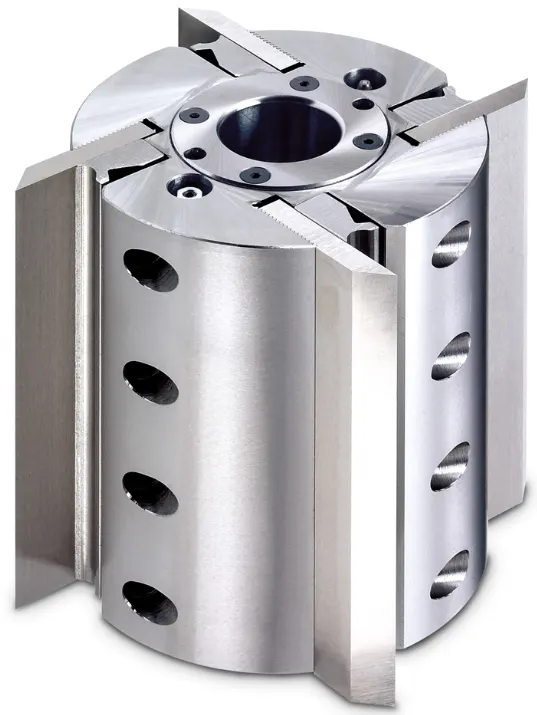

Чтобы разобрать сказанное на реальном примере, возьмём одну из позиций каталога: Гидрозажимной барабан для профильных ножей 150х50х300 Z6 Sawline. Дальше - фотографии этого экземпляра.

Гидрозажимной барабан для профильных ножей 150х50х300 Z6 Sawline - фото 1 из 1 в карточке продавца

Направляющие — самый дорогой элемент в ремонте. Их износ виден невооружённым глазом. Проведите пальцем вдоль направляющей. Если чувствуются задиры, царапины, «лесенка» — это снижает ресурс станка. Особенно опасны выработки в зоне максимального хода суппорта. На токарных станках проверяйте направляющие станины в средней части — там износ максимальный.

Проверьте винт подачи: покрутите маховик от одного края до другого. В идеале вращение должно быть плавным, без закусываний. Заметный люфт в винте (мёртвая зона, когда винт вращается, а суппорт не движется) говорит об износе гайки или винта. Это тоже ремонтируется, но стоимость запчастей и работы нужно закладывать в бюджет. Простой способ оценить люфт: поставьте риску на маховике и медленно вращайте его в обратную сторону. Если суппорт начинает двигаться не сразу, а после поворота маховика на некоторый угол — люфт есть. Запомните этот угол, он поможет при торге.

Обратите внимание на цвет смазки. Если она чёрная с металлической пылью — износ идёт активно. Если светлая и чистая — станок мало работал или обслуживался. Для проверки возьмите чистое бумажное полотенце и протрите направляющие — на нём останется реальная картина.

Шаг третий: оснастка и посадочные места

Самый частый сюрприз для новичка — оснастка, которая не подходит к купленному станку. Или изношена настолько, что требует замены. Посадочные места (конус шпинделя, паз стола, шпоночный паз) должны быть без забоин и следов коррозии.

Проверьте, садится ли оснастка плотно, без люфта. Если есть сомнения — возьмите с собой штангенциркуль и сверьте размеры с документацией. Например, если вы покупаете фрезерный станок, проверьте, идёт ли в комплекте необходимая оснастка — цанги, патроны, тиски. Если какой-то оснастки нет, придётся докупать, и это дополнительный расход, который нужно закладывать в бюджет покупки.

Не стесняйтесь спросить у продавца: «Какая оснастка идёт в комплекте? Все посадочные размеры можете продиктовать?» Если он не может ответить — это красный флаг. Внимательно осмотрите оснастку, которая прилагается: на ней часто видны следы износа, трещины, сколы. Иногда продавец отдаёт нерабочий инструмент, чтобы «догрузить» сделку. Подробнее о том, как проверять оснастку, мы рассказывали в статье «Как проверить, что оснастка с б/у станка подойдёт под твои детали».

Если оснастки в комплекте нет, прикиньте сроки её покупки и доставки. Простой станка в ожидании оснастки тоже стоит денег — об этом написано в статье «Сколько стоит простой цеха, пока ждёте оснастку под новый станок».

Чек-лист: 10 пунктов для осмотра

• Пузырьковый уровень — станина ровная?
• Биение шпинделя — есть люфт?
• Направляющие — нет задиров и выработки?
• Винт подачи — люфт больше допустимого?
• Смазка — чистая или с металлом?
• Посадочные места — без сколов и коррозии?
• Оснастка в комплекте — вся ли на месте?
• Документы — есть паспорт и история ремонтов?
• Пробный пуск — станок работает без посторонних звуков?
• Торг — на какие дефекты можно снизить цену?

Если по первым трём пунктам серьёзные замечания — лучше искать другой вариант. Мелкие дефекты — повод для торга. Главное: не бойтесь задавать «глупые» вопросы. Продавец, который уважает покупателя, ответит на них спокойно. А если нервничает и отмахивается — возможно, скрывает проблемы.
