Пропустил зазор в конусных направляющих — брак на первых ста деталях

При запуске первой партии после покупки б/у станка брак на сотой детали — ситуация, когда проблема скрыта в конусных направляющих. Мелкий зазор, незаметный при визуальном осмотре, под рабочей нагрузкой превращается в миллиметровое отклонение оси бурения. Особенно критично для буровых установок: направляющие воспринимают и крутящий момент, и осевую подачу. Продавец говорит «всё в порядке», а после запуска — увод, биение, испорченные детали.

Почему конусные направляющие — слабое место бурового станка

На буровых станках конусные направляющие обычно стоят в узле подачи вращателя или в механизме перемещения мачты. Их задача — гасить радиальные и осевые биения при передаче крутящего момента. Если зазор превышает допуски, указанные в технической документации (обычно сотые доли миллиметра), ось бурения начинает «гулять». Результат — брак по диаметру скважины, искривление ствола, поломка бурового инструмента.

Визуально конусная пара выглядит монолитно. Даже если пошевелить рукой, люфт может не чувствоваться. Но при подаче с усилием, характерным для буровых станков (особенно при работе в плотных грунтах или при инъектировании), конус выбирает зазор, и появляется увод. Проверка на холостом ходу этого не покажет. Нужна нагрузка.

Как проверить конусные направляющие без разборки

Первый метод — индикатор часового типа. Установите его на корпус направляющей, а ножку — на подвижную часть. Затем вручную или гидравликой создайте усилие подачи в одну сторону, затем в другую. Разница показаний — суммарный зазор в паре. Допустимый зазор регламентируется технической документацией на конкретную модель станка. Если он превышен — направляющие либо изношены, либо ослаблен клин регулировки.

Второй метод — под нагрузкой. Попросите продавца включить подачу на максимальном усилии. В момент реверса или смены направления послушайте звук: металлический стук или щелчок — явный признак люфта. Также можно приложить динамометрический ключ к вращателю и проверить осевое смещение.

Третий способ — проверить клин регулировки конусных направляющих. У многих станков он закрыт крышкой. Если на крышке есть следы срыва болтов, краска сбита — значит, клин подтягивали. Само по себе это не криминал, но если регулировка выбрана до упора, направляющие скоро потребуют замены.

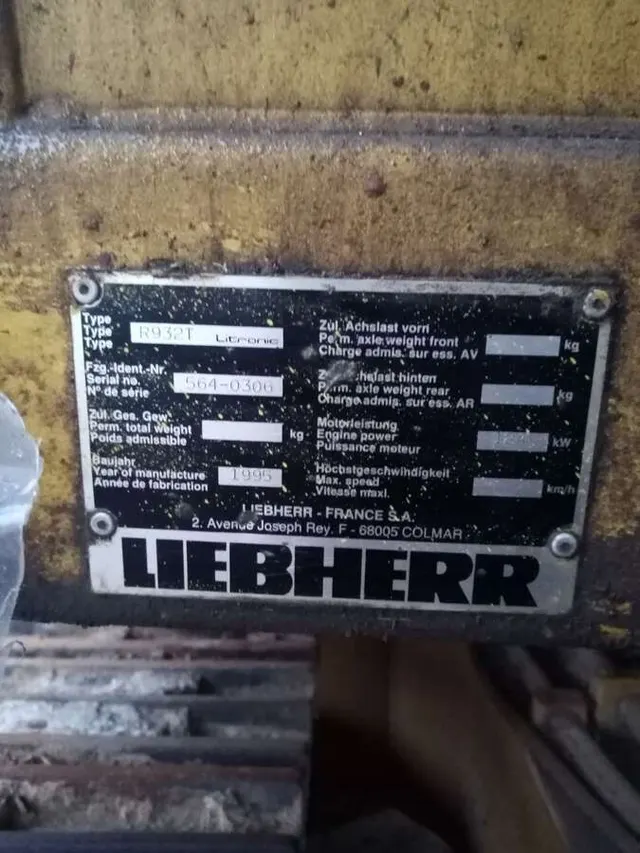

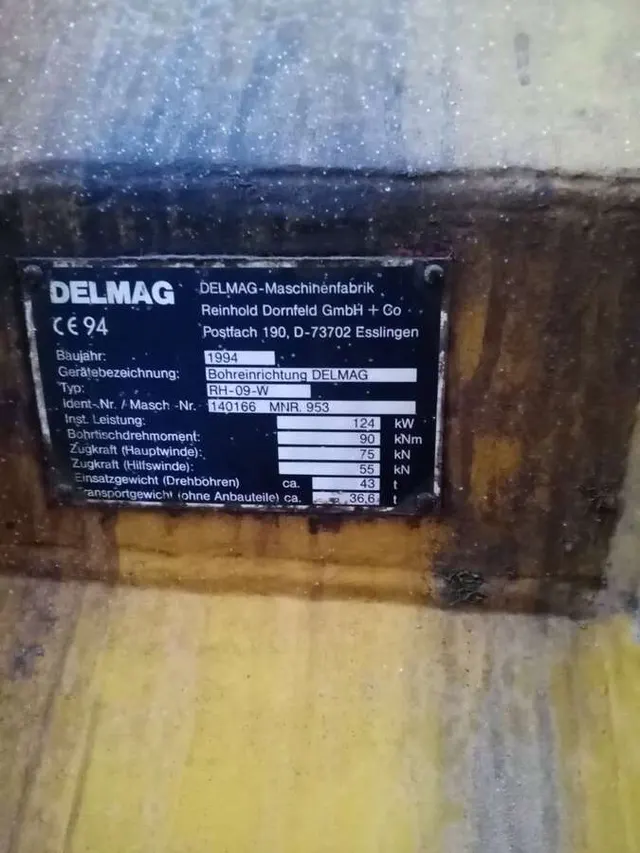

Что смотрят на шильдике и в документах

Прежде чем лезть с индикатором, изучите историю станка. Год выпуска — не главное. Важно: были ли замены направляющих, ремонт вращателя, какие работы проводились. Если продавец говорит «всё в идеале», но не может показать акт замера зазоров — это повод насторожиться. Запросите протокол обмера или видео работы под нагрузкой — бурение в материале (грунт, бетон) с фиксацией биения.

У добросовестных продавцов часто есть видео тестового запуска. Смотрите на поведение мачты: есть ли вибрация при подаче, уходит ли вращатель в сторону. Обратите внимание на состояние конусных направляющих: задиры, риски, коррозия в рабочей зоне — это брак, который не лечится регулировкой.

В каталоге буровых установок можно отфильтровать станки по типу, усилию подачи и другим параметрам. Компактные переносные модели часто имеют модульную конструкцию, что упрощает доступ к направляющим для проверки.

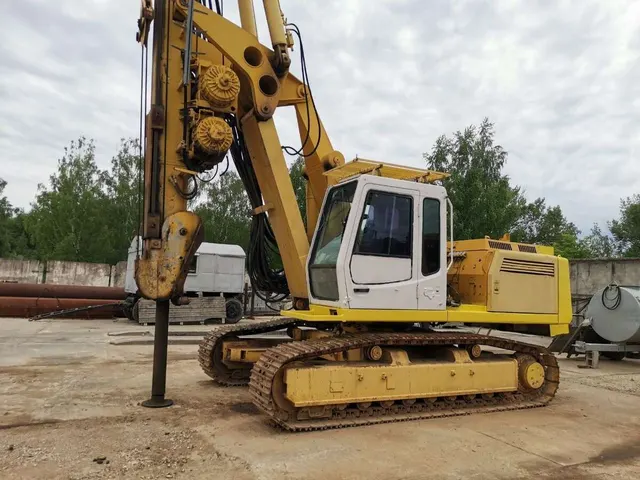

Пример из каталога: буровой станок с конусными направляющими

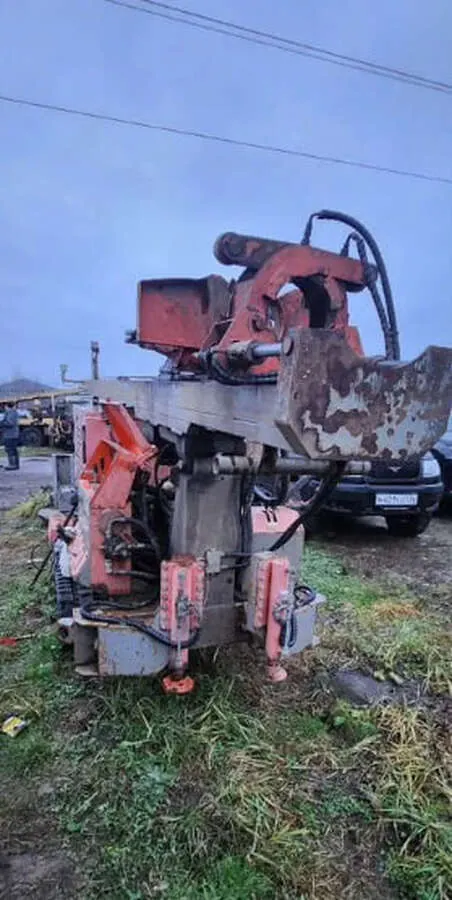

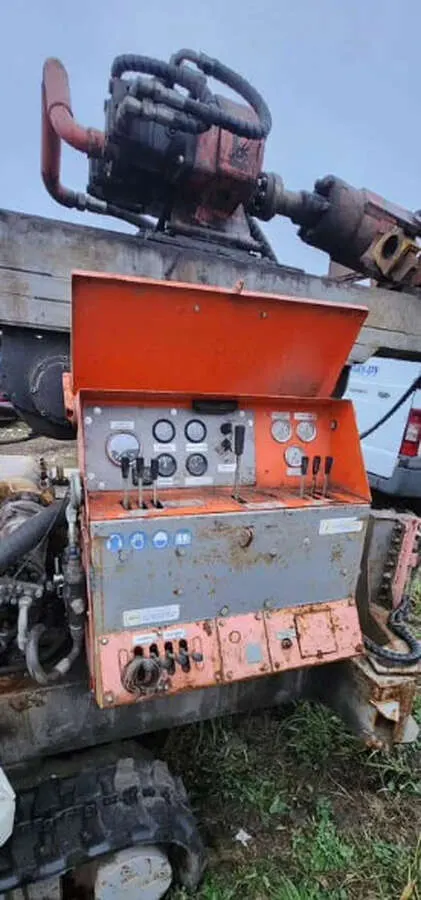

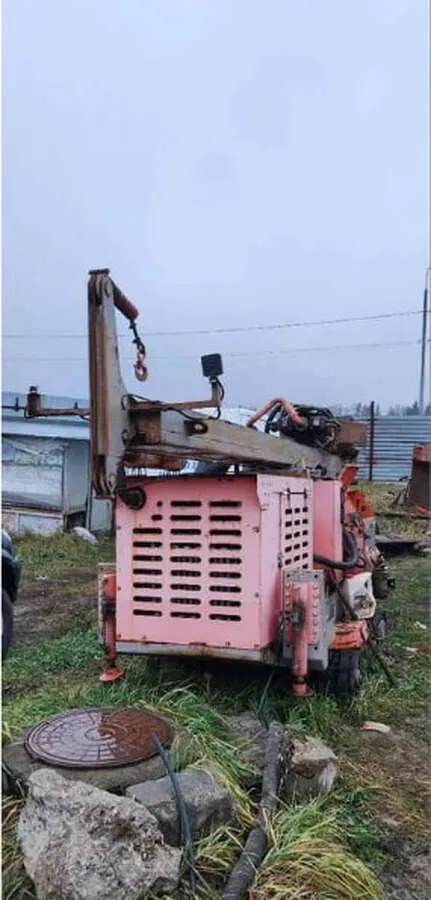

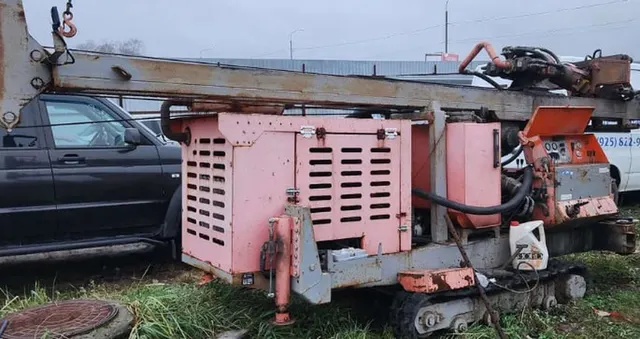

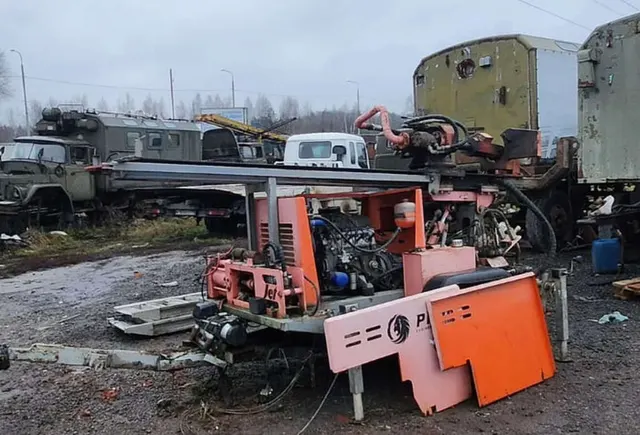

Рассмотрим одну из позиций в данной категории — переносной модульный станок, предназначенный для бурения скважин на воду, инженерно-геологических изысканий, цементации грунтов, бурения под сваи. Характеристики: компактный, с высоким крутящим моментом и усилием подачи, характерным для станков такого класса. Ход подачи вращателя — более метра, диапазон бурения — до 120 мм. Станок доступен для осмотра, цена соответствует рыночной.

Для такого аппарата усилие подачи — серьёзная нагрузка на конусные направляющие. Перед покупкой обязательно проверьте зазор описанными методами, особенно если станок использовался для инъектирования или укрепления склонов — там возможны перегрузки по оси. Модульная конструкция упрощает демонтаж, но не гарантирует, что направляющие не изношены. Запросите видео работы с нагрузкой, желательно в реальных условиях (бурение в грунте).

Ошибки при проверке, которые дорого обходятся

Самая распространённая ошибка — проверка только на холостом ходу. На холостом ходу зазор выбирается усилием руки или малой подачей, люфт не проявляется. Вторая ошибка — визуальный осмотр без индикатора. Третья — доверие словам «регулировка есть, подтянем». Если подтяжка клина выбрана до предела, регулировка не поможет — только замена направляющих.

Ещё одна ошибка — игнорирование температуры при проверке. Холодные направляющие могут показывать один зазор, а после прогрева — другой. Если есть возможность, проверяйте после 20–30 минут работы под нагрузкой. Изменение зазора при нагреве указывает на неправильный тепловой зазор или деформацию корпуса.

И главное: не покупайте станок без тестового запуска с бурением или имитацией нагрузки. Хороший продавец это предоставит. Если отказывается — ищите другой вариант. Ремонт конусных направляющих на буровом станке — это недели простоя и серьёзные затраты. Проще не ошибиться при выборе.
