Как выбрать токарно-карусельный станок 1541 б/у: что проверить перед покупкой

Токарно-карусельный станок 1541 — тяжёлая машина для обработки крупногабаритных деталей диаметром до 1600 мм и массой до 5 тонн. Класс точности Н (нормальный), мощность главного привода 55 кВт, диапазон частот вращения планшайбы 4–63 об/мин. На вторичном рынке такие станки стоят от 1,5 до 3 млн рублей в зависимости от состояния, комплектности и года выпуска. Покупка б/у 1541 без тщательной проверки может обернуться затратами на ремонт, сопоставимыми с ценой самого станка. Ниже — что и как проверять, чтобы не прогадать.

Что проверить в первую очередь

Начинайте с визуального осмотра на холодном станке. Это займёт 30–40 минут, но даст половину информации о реальном состоянии.

Направляющие станины и стойки

Что проверять: состояние рабочих поверхностей направляющих вертикальной стойки и поперечины. Как проверять: проведите ладонью без нажима вдоль направляющих. Если чувствуются задиры, заусенцы или ступеньки — это следы износа или аварийной работы. Норма: ровная поверхность без видимых рисок, прикладывание контрольной линейки (500 мм) даёт просвет не более 0,03 мм. Насторожить: глубокие царапины, заметная выработка «корытом» (более 0,1 мм под линейкой). Грозит: потерей точности при обработке, шатанием суппортов, неравномерным износом резцов. Ремонт направляющих — строгание, шлифовка или наплавка — стоит от 100–200 тыс. рублей.

Планшайба и её вращение

Что проверять: биение планшайбы, состояние пазов и фиксаторов. Как проверять: установите индикатор часового типа на стойку и дайте упор в планшайбу на радиусе 500 мм. Прокрутите вручную на полный оборот. Норма: биение не более 0,05 мм. Насторожить: люфт при качании планшайбы рукой (износ подшипников), заедание при вращении, стук или неравномерный ход. Грозит: дисбалансом при обработке, вибрациями, выходом из строя редуктора. Замена подшипников планшайбы — дорогой ремонт (от 300 тыс. руб. с учётом демонтажа и сборки).

Суппорты (вертикальный и боковой)

Что проверять: люфты в продольном и поперечном перемещениях, состояние винтов и гаек. Как проверять: зафиксируйте суппорт, возьмитесь за инструментальную головку и покачайте её в направлениях подачи. Норма: люфт не более 0,02 мм. Насторожить: отчётливое смещение или щелчки при покачивании, лёгкое прокручивание маховика без перемещения суппорта. Грозит: невозможностью выдержать точность по размерам, браком деталей. Изношенные ходовые винты и гайки — замена от 80 тыс. за одну ось.

Как проверять в работе

После холодного осмотра запустите станок, дайте ему поработать на холостых оборотах 15–20 минут, затем проверьте под нагрузкой.

Холодный запуск и прогрев

Что проверять: работу главного привода, шум и вибрации, нагрев коробки скоростей и редуктора. Как проверять: включите вращение планшайбы на минимальных оборотах (4 об/мин), затем постепенно увеличивайте до максимальных (63 об/мин). Слушайте звук — ровный гул без стуков и скрежета. После 15 минут работы пощупайте корпус редуктора и коробки скоростей (не должно быть горячее 60°C, рука терпит). Норма: плавный разгон, отсутствие рывков, температура не выше 55°C. Насторожить: вибрация, передающаяся на станину, гул на определённой частоте, масляные подтёки из уплотнений. Грозит: износом подшипников, зубчатых колёс, возможным клином. Ремонт редуктора — от 150 тыс. руб.

Проверка под нагрузкой

Что проверять: точность черновой и чистовой обработки. Как проверять: попросите продавца установить заготовку (хотя бы 200–300 кг) и сделать проходку по цилиндру или торцу. Измерьте результат микрометром или индикатором. Норма: отклонение от цилиндричности не более 0,04 мм на 300 мм длины, торцовое биение не более 0,03 мм. Насторожить: сильная вибрация при снятии стружки, увеличение диаметра от перехода к переходу, следы наростов на резце. Грозит: неспособностью станка выполнять требуемую работу — придётся восстанавливать центровку, балансировку, менять подшипники.

Какие узлы дорого обходятся в ремонте

На 1541 самые затратные детали:
1. Планшайба в сборе с опорами. Стоимость восстановления (замена подшипников, ремонт посадочных мест) — от 300–500 тыс. руб.
2. Редуктор главного привода. Замена подшипников и зубчатых колёс — до 200 тыс. без снятия.
3. Направляющие станины и стойки. Шлифовка с последующей притиркой — от 150 тыс. за одну сторону.
4. Ходовые винты с гайками. Комплект на одну ось — 80–120 тыс. руб.
5. Электрооборудование. Если двигатель (55 кВт) вышел из строя — новый аналогичный стоит от 250 тыс. Плюс пускатели, контакторы, проводка — ещё 100–150 тыс.

Эти цифры надо учитывать при торге: если станок стоит 1,8 млн, а ремонт планшайбы тянет на 400 тыс., то реальная цена с учётом риска — 1,4 млн.

Реальный пример

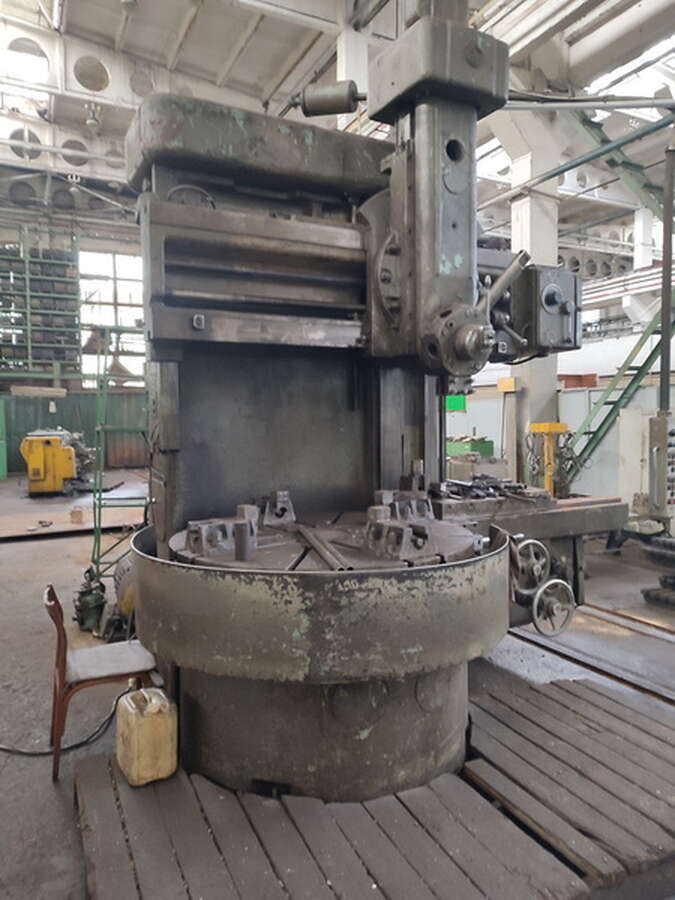

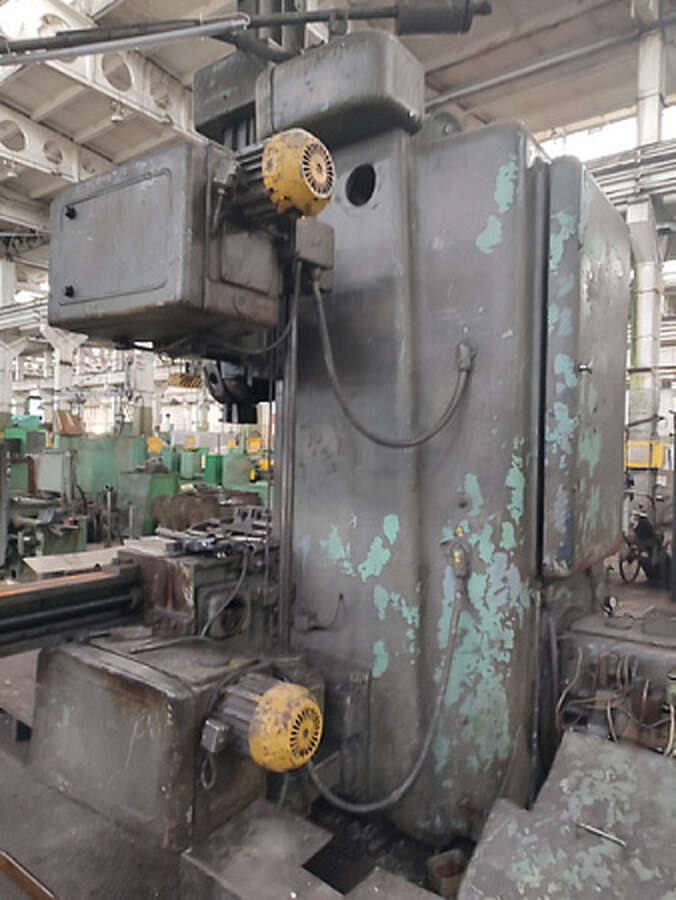

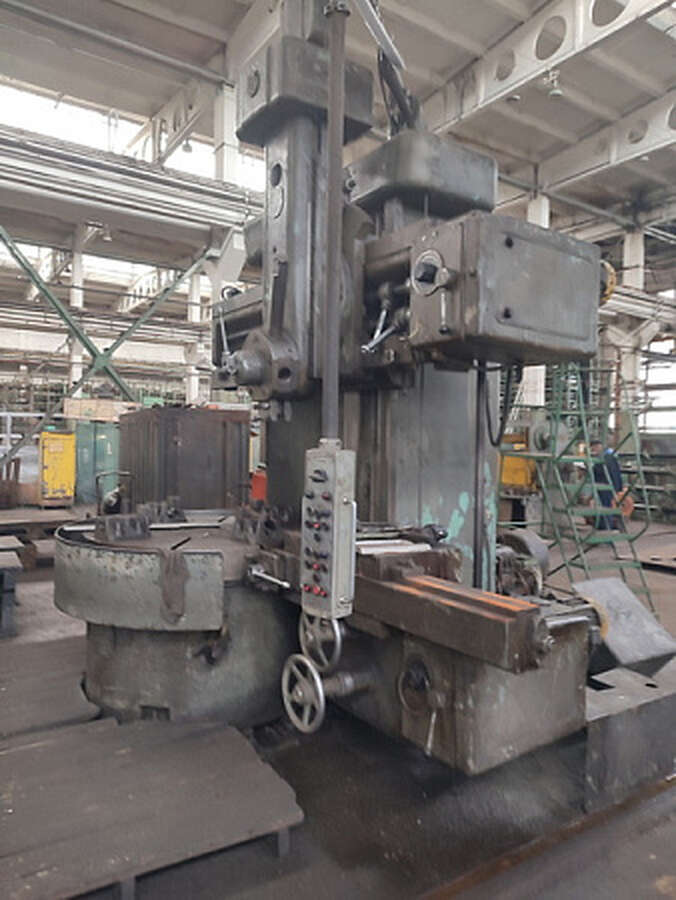

Чтобы разобрать это на реальном примере, возьмём один из станков 1541, представленных сейчас в продаже. Исходные данные и фотографии находятся здесь: https://promsdelka.ru/product/tokarno-karuselnyy-stanok-1541-3/. Станок находится в Самаре, цена 1 800 000 рублей, год выпуска не указан, состояние — «в рабочем». На фотографиях видно: станок стоит на месте, окрашен, планшайба закрыта ветошью, присутствуют масляные подтёки на корпусе редуктора. По фото нельзя оценить люфты и биение, но можно предположить, что станок не подвергался капитальному ремонту — краска заводская, следов переборки редуктора нет. При осмотре такого экземпляра обязательно проверить, нет ли коррозии на направляющих (особенно если он долго стоял без консервации), и провести тест под нагрузкой.

Комплектность

На 1541 в базовую поставку входят:
— планшайба с пазами (обычно диаметр 1400 мм);
— комплект кулачков (прямых и обратных) — 4 шт.;
— люнет (один или два, если указано);
— инструментальные головки для вертикального и бокового суппортов (резцедержатели);
— паспорт станка, руководство по эксплуатации, электрическая схема.

Часто на вторичном рынке недостаёт люнетов, кулачков или документов. Проверяйте наличие паспорта — без него сложно подобрать запасные части. Если люнет отсутствует, его покупка б/у обойдётся в 80–150 тыс. руб.

Допустимые недостатки и тревожные признаки

Допустимо: мелкие сколы краски, незначительная коррозия на нерабочих поверхностях, потёртости на органах управления, незначительный износ кулачков (до 0,2 мм).

Тревожные признаки: следы сварки на станине или стойке (указывают на трещину), отсутствие масла в коробке скоростей, сильный износ направляющих (более 0,15 мм), погнутый ходовой винт, масляный туман из редуктора (износ уплотнений), неработающие электрические оси (например, отказ бокового суппорта). Если станок «не доделан» — например, снят двигатель или частично разобран — откажитесь от покупки, стоимость восстановления непредсказуема.

Короткий чек-лист осмотра

• Проверить направляющие на царапины и выработку (линейка + щуп).
• Измерить биение планшайбы индикатором (не более 0,05 мм).
• Проверить люфты суппортов (качание, вращение маховиков).
• Запустить станок на холостом ходу — шум, вибрация, температура редуктора.
• Сделать тестовую проточку — точность, вибрация под нагрузкой.
• Проверить комплектность: кулачки, люнет, паспорт.
• Осмотреть масляную систему — наличие масла, работа насосов.
• Проверить электрооборудование — пускатель, контакты, двигатель.

Если хотя бы два пункта из этого списка вызвали вопросы — рекомендую пригласить независимого эксперта или отказаться от станка. 1541 — машина надёжная, но требует внимательного подхода при покупке б/у.
