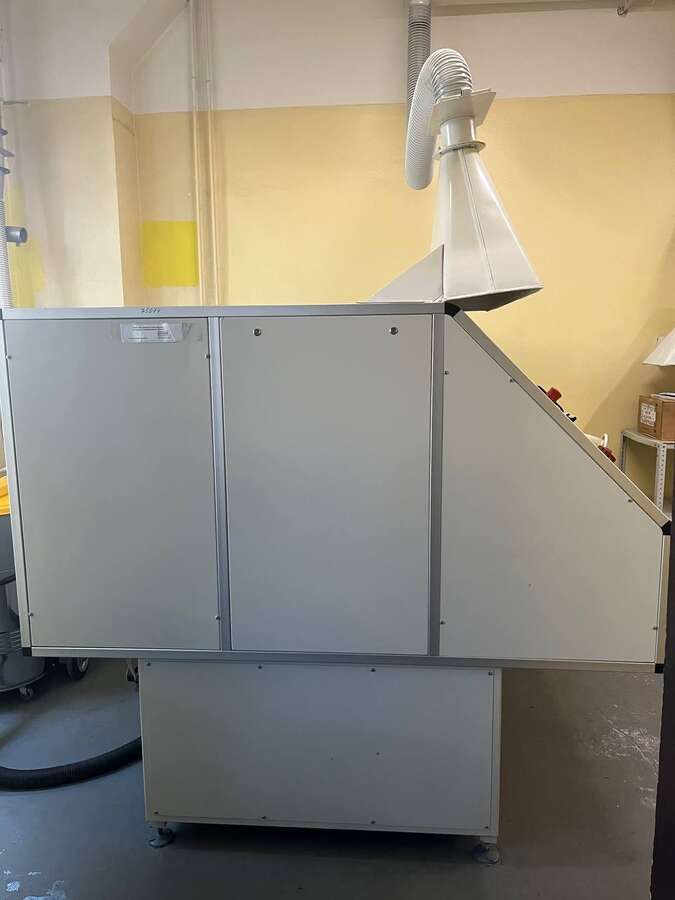

Установка скрайбирования печатных плат HML RM-652

Установка скрайбирования печатных плат HML RM-652.

▪️ В идеальном состоянии
▪️ 2011г.в.
▪️ Минимальный износ

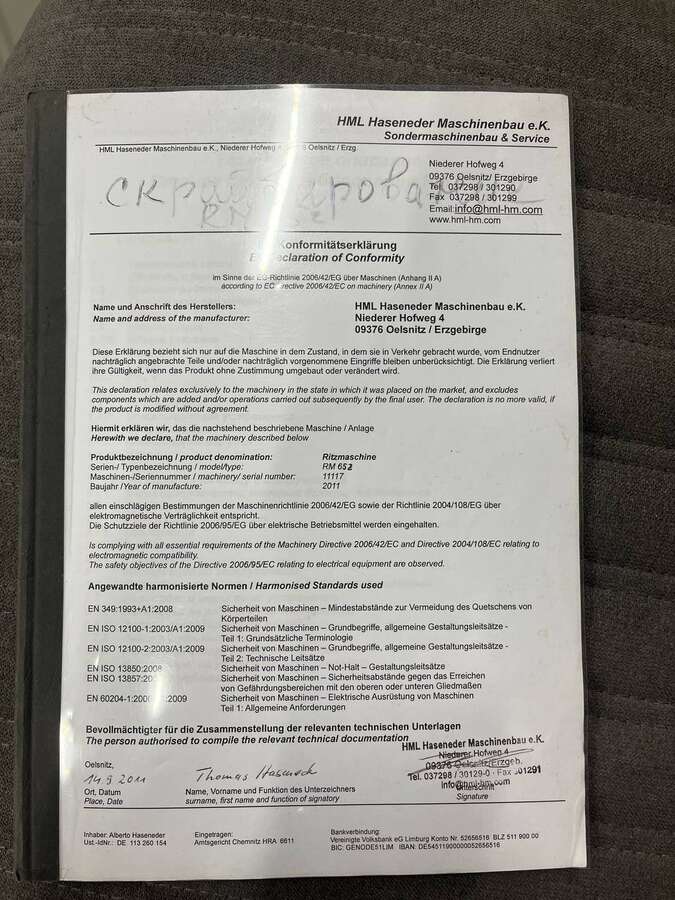

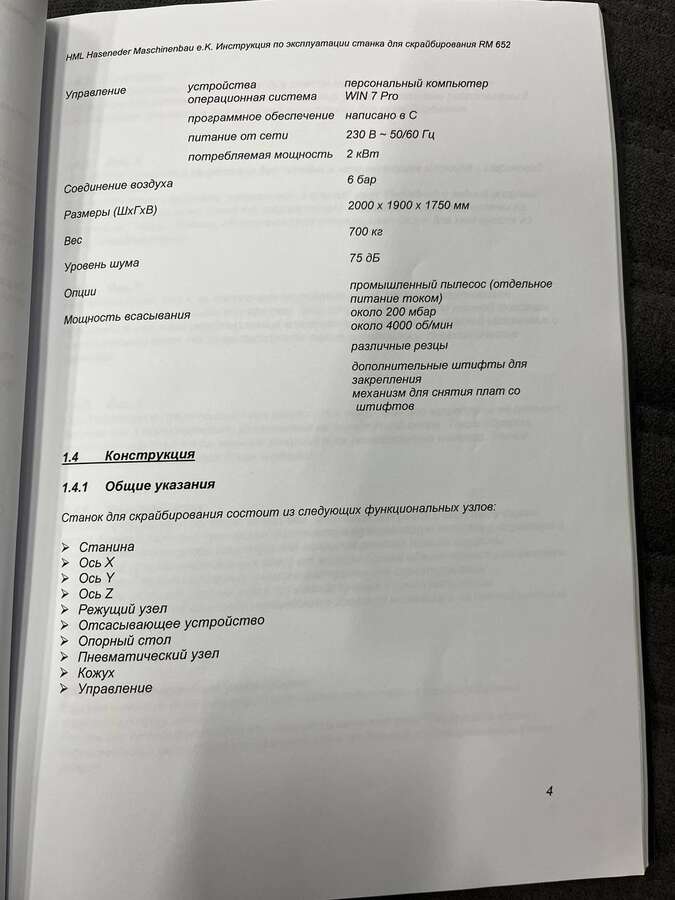

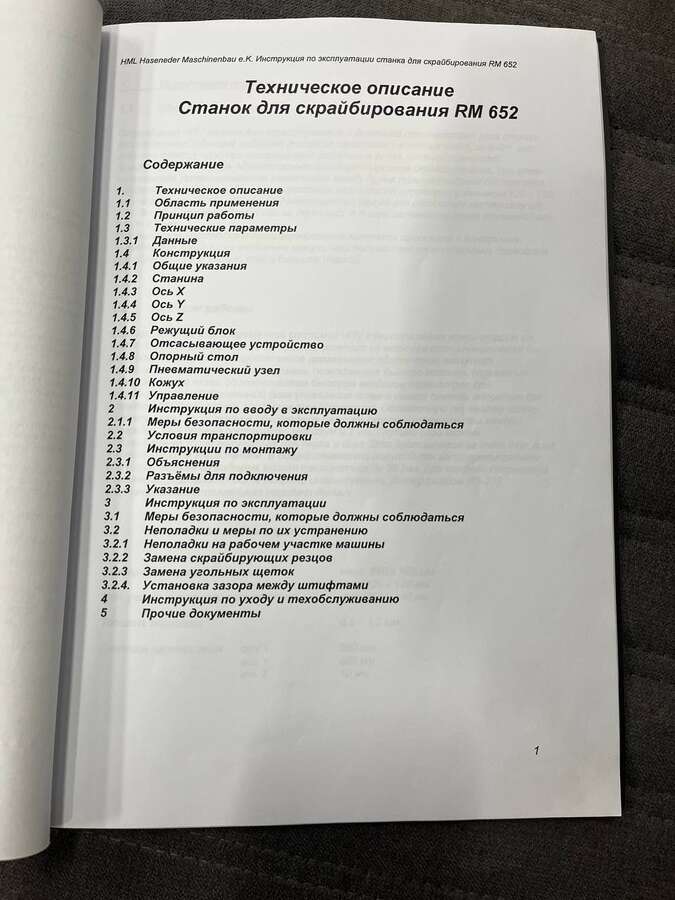

▪️ Комплектная техническая документация
▪️ Возможность обработки двух сторон плат
▪️ Поддержка материалов от FR2 до FR4
▪️ Обработка многослойных плат и керамики
▪️ CNC управление через персональный компьютер
▪️ Специализированное программное обеспечение
▪️ Быстрое программирование и настройка

Технические характеристики:

• Толщина обрабатываемого материала: 0,53,2 мм
• Система управления: CNC с ПК
• Тип обработки: Vобразные надрезы
• Возможность одностороннего и двустороннего скрайбирования
• Программируемая остаточная толщина платы
• Фиксация заготовок: базовые штифты
• Диапазон рабочих скоростей: 10100 мм/с
• Точность позиционирования: ±0,01 мм
• Повторяемость: ±0,005 мм
• Напряжение питания: 220 В ±10%
• Потребляемая мощность: 1,5 кВт
• Габаритные размеры: 1200×800×1500 мм
• Вес оборудования: 250 кг

Описание:

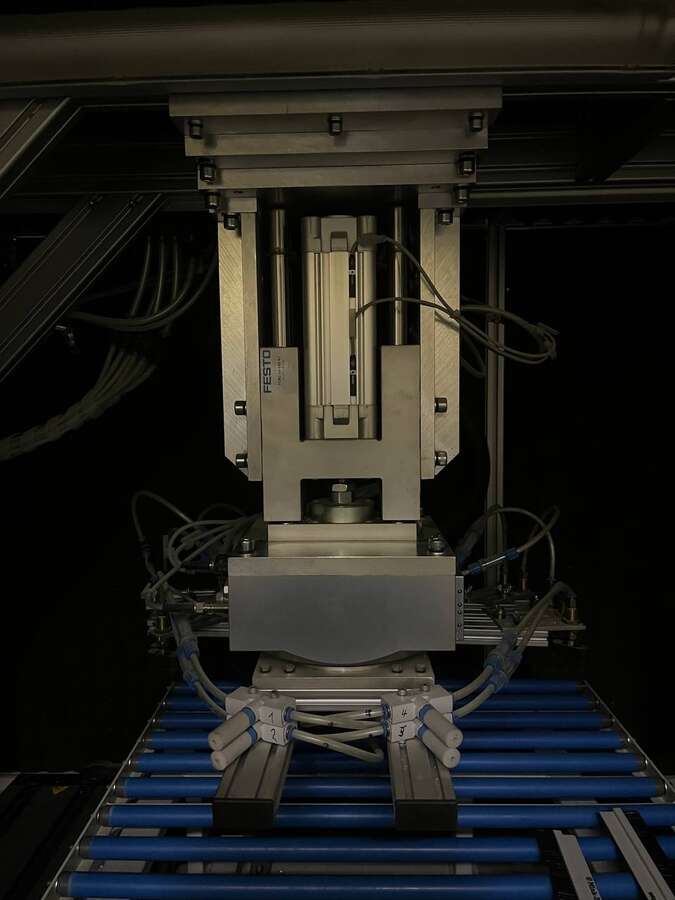

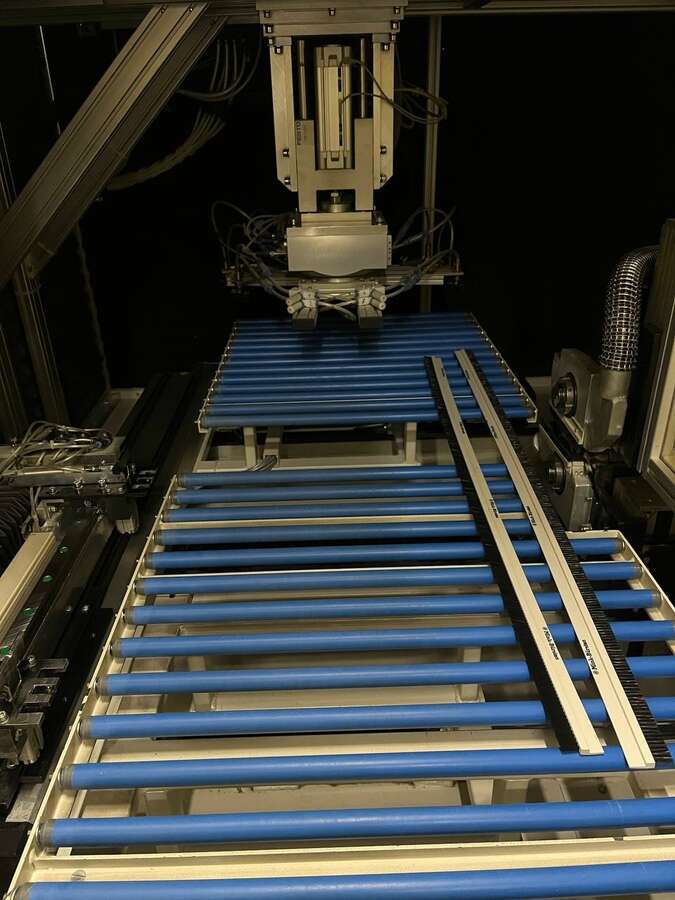

Установка скрайбирования печатных плат RM652 предназначена для высокоточного фрезерования мультиплицированных заготовок методом нанесения Vобразных надрезов. Оборудование позволяет выполнять обработку как с одной, так и с двух сторон для последующего разделения заготовок на отдельные печатные платы. Специальное программное обеспечение включает всплывающие меню с функцией макропрограммирования, что обеспечивает быстрое программирование и настройку установки. Нижняя и верхняя рабочие головки обеспечивают высокую точность обработки, а система фиксации с базовыми штифтами гарантирует надежное позиционирование заготовок в процессе работы.
