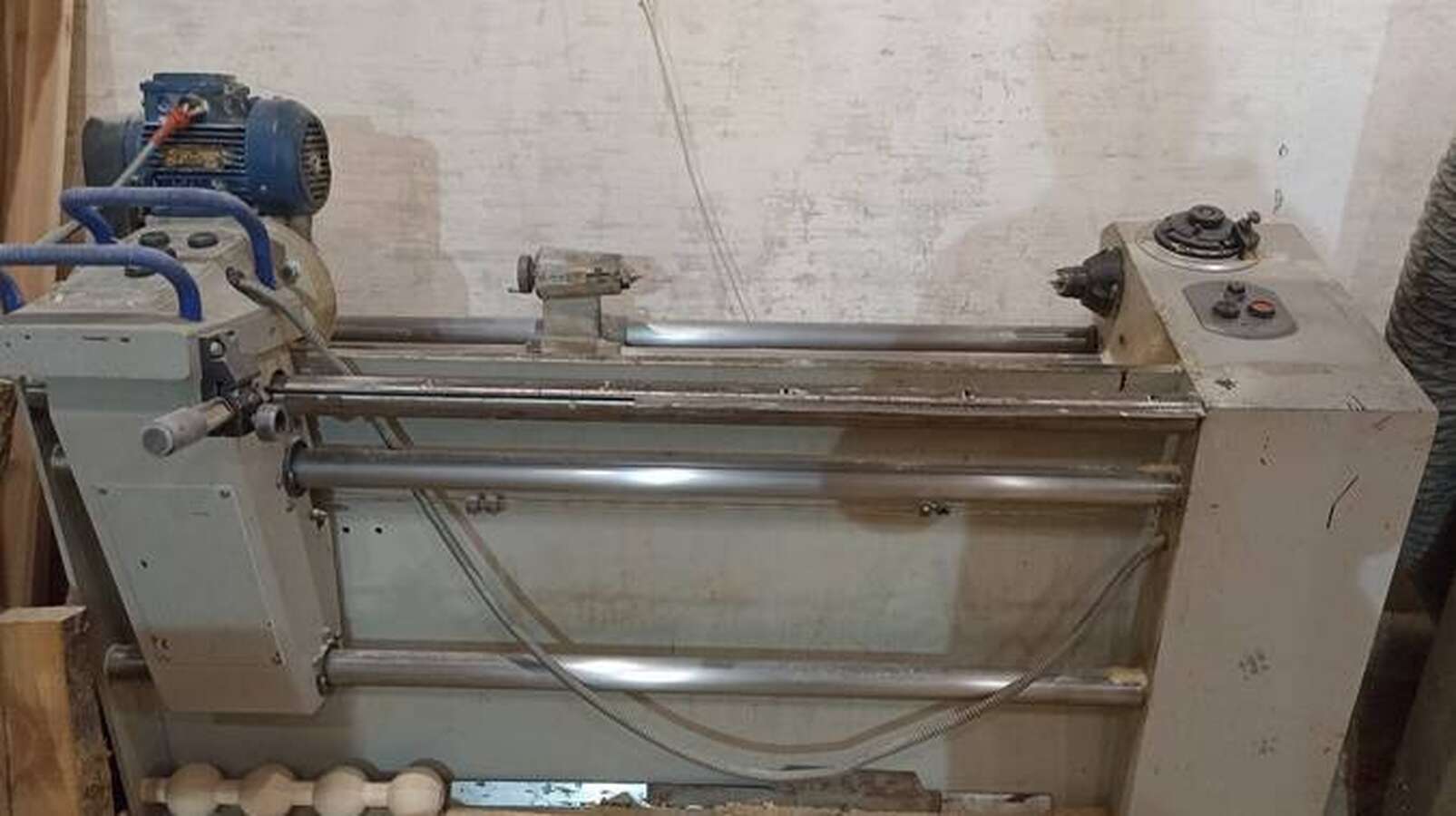

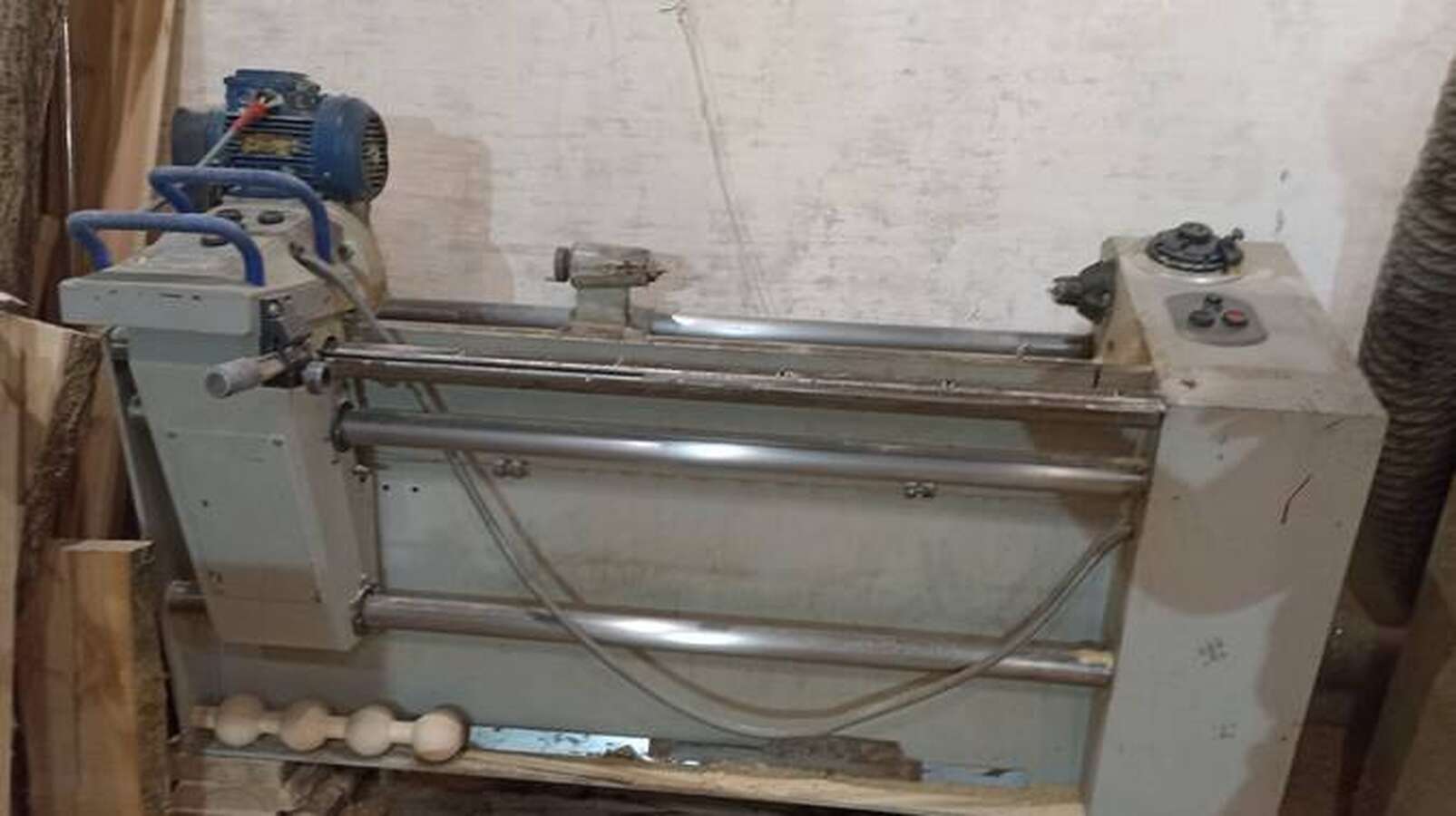

Токарно-фрезерный копировальный станок КТФ-6М.

Российский деревообрабатывающий токарно-фрезерный копировальный станок КТФ-6М предназначен для профильной токарно-фрезерной обработки вращающихся и неподвижных тел, в том числе изготовления винтовых поверхностей.

Станок основан на принципе фрезерования неподвижной или вращающейся заготовки вращающимся дисковым инструментом (фрезой), что позволяет получать изделия, которые невозможно изготовить на обычном токарном станке.

Обработка твердосплавной фрезой на порядок увеличивает производительность и стойкость инструмента;
Станок обеспечивает следующие рабочие движения:

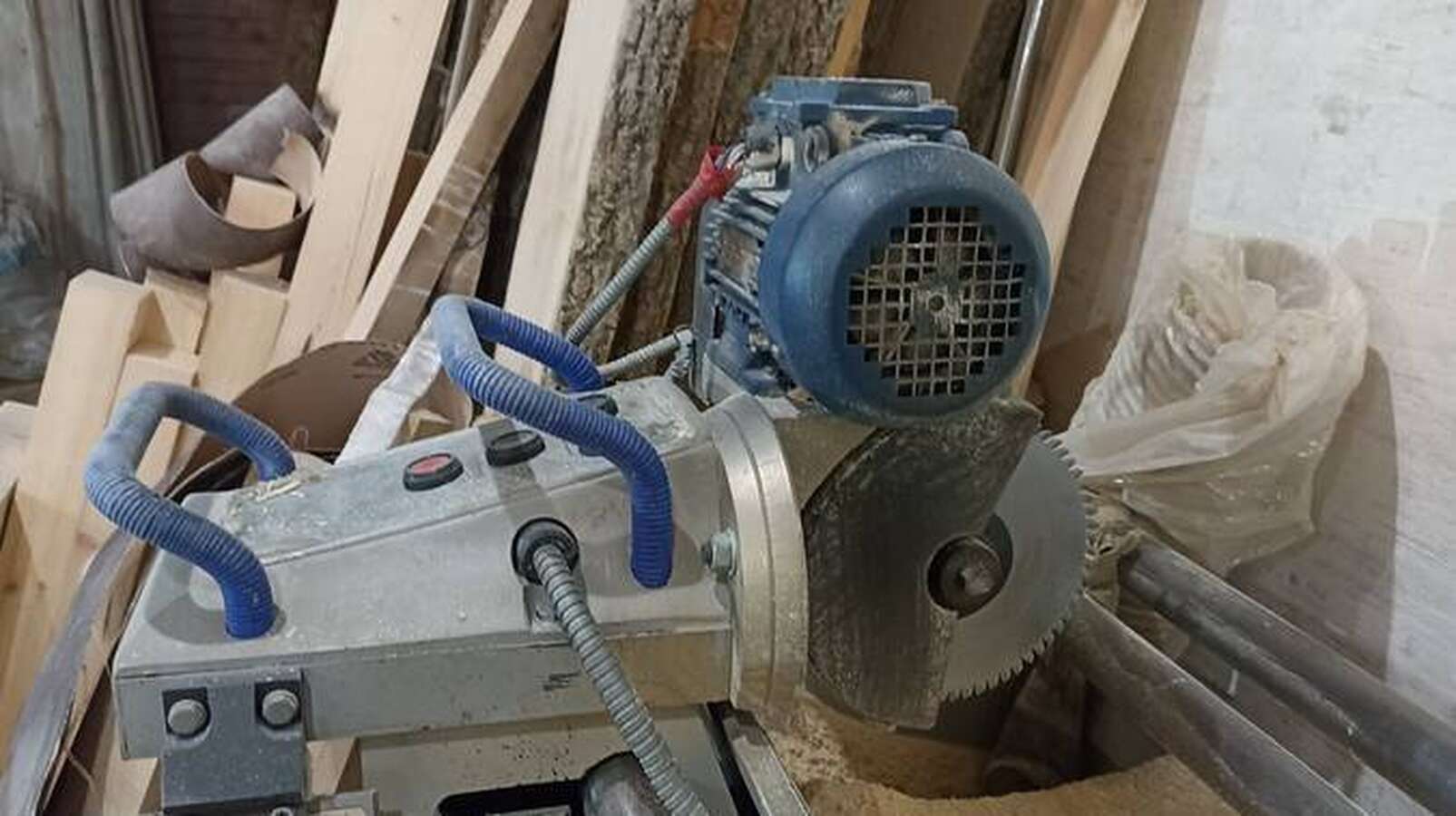

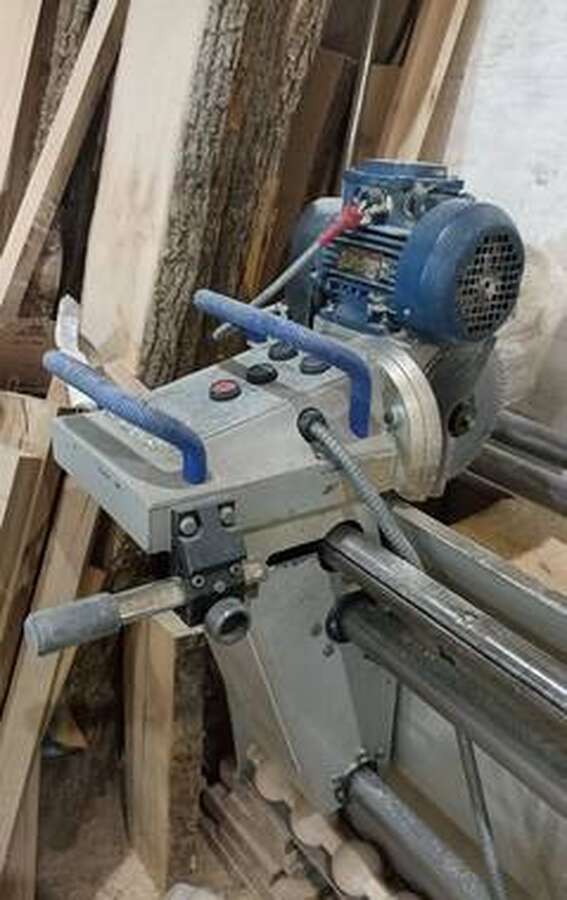

вращение режущего инструмента (пилы);
продольная подача (пилы);
поперечное колебание пилы вследствие обкатки профиля копира;
вращение заготовки;

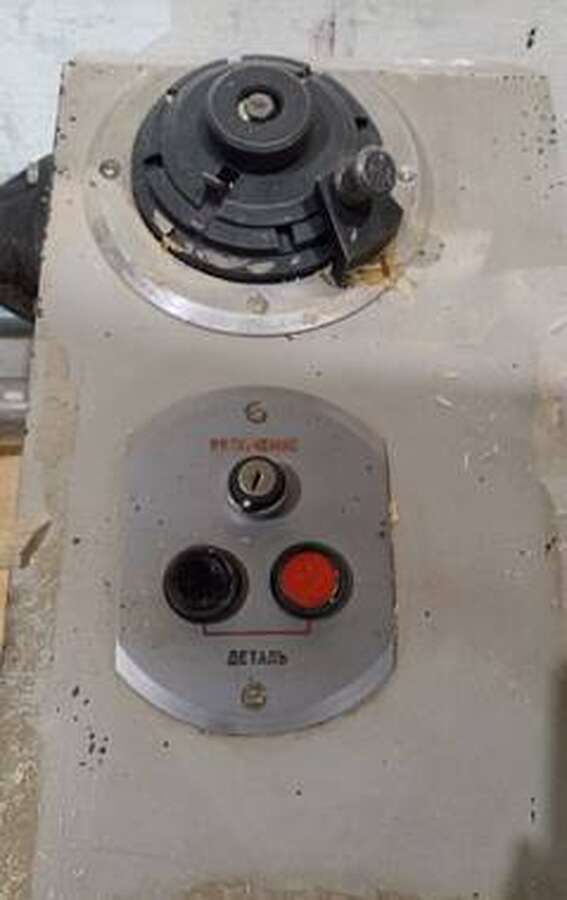

повороты заготовки на заданный угол через делительную головку.
Технические характеристики токарного станка по дереву КТФ-6М
Длина обрабатываемой заготовки, мм 50 - 1150
Диаметр обрабатываемой заготовки, мм. 10 - 165
Размеры используемого инструмента - дисковой фрезы (D наруж./ d посад.) 200 / 30
Частота вращения инструмента, об/мин 4500
Частота вращения шпинделя (лей), об/мин 800; 1400
Мощность привода главного движения, кВт 1,3
Номинальное напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1740 х 780 х 1050
Масса КТФ-6М , кг. 550
