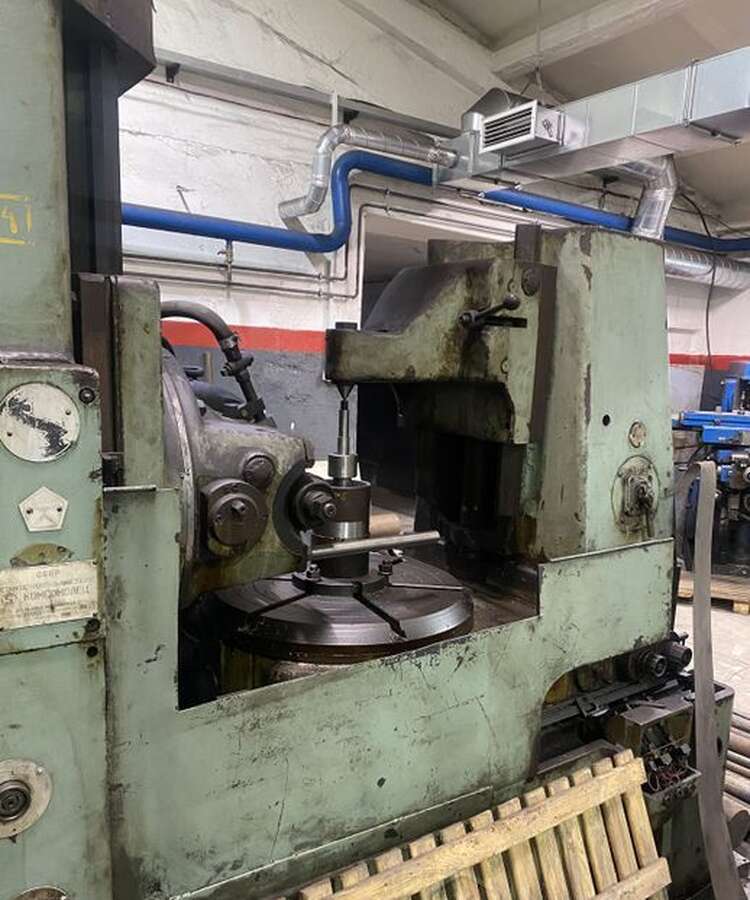

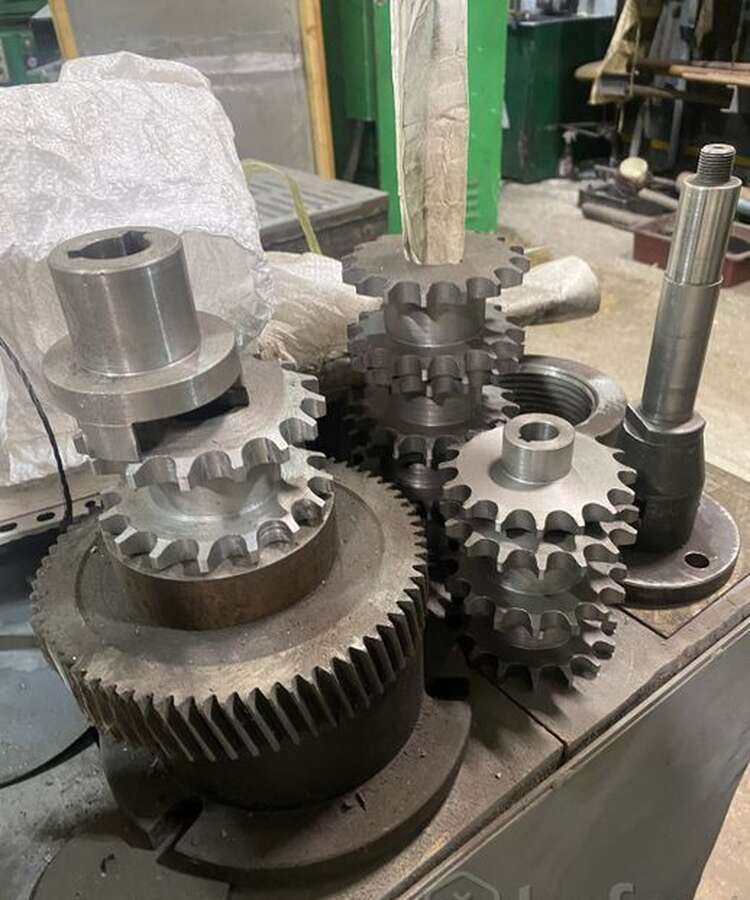

Станок зубофрезерный 53А80

Станок зубофрезерный 53А80 — универсальный полуавтомат, предназначенный для нарезания цилиндрических прямозубых, косозубых и червячных колес в единичном и серийном производстве. Обработка выполняется методом обкатки червячной фрезы с попутным или встречным фрезерованием. Станок работает по замкнутому полуавтоматическому циклу и по циклу наладки.

Предусмотрена возможность радиального врезания фрезы в заготовку, что сокращает машинное время. Наличие циклов радиальной, тангенциальной и диагональной подачи расширяет технологические возможности. Станок находится в рабочем состоянии.

Технические характеристики:
- Класс точности по ГОСТ 8-82 и ГОСТ 659-78: П
- Наибольший модуль нарезаемого колеса: 10 мм
- Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с задней стойкой: 800 мм
- Наибольший диаметр нарезаемых цилиндрических косозубых колес (30°): 500 мм
- Наибольший диаметр нарезаемых цилиндрических косозубых колес (45°): 350 мм
- Наибольшая длина зуба нарезаемых цилиндрических прямозубых колес (0°): 350 мм
- Наибольшая длина зуба нарезаемых цилиндрических прямозубых колес (30°): 230 мм
- Наибольшая длина зуба нарезаемых цилиндрических косозубых колес (45°): 180 мм
- Наибольшая длина зуба нарезаемых цилиндрических косозубых колес (60°): 130 мм
- Наименьшее число нарезаемых зубьев: 12
- Диаметр стола: 630 мм
- Расстояние между осями стола и фрезы: 80..500 мм
- Расстояние от плоскости стола до оси фрезы: 195..595 мм
- Ускоренное перемещение стола: 200 мм/мин
- Ручное перемещение стола за один оборот лимба: 0,5 мм
- Наибольшее вертикальное перемещение фрезерного суппорта: 400 мм
- Ускоренное перемещение каретки суппорта: 660 мм/мин
- Наибольший диаметр режущего инструмента (червячной фрезы): 200 мм
- Наибольшая длина режущего инструмента (червячной фрезы): 200 мм
- Диаметры фрезерных оправок: 32, 40 мм
- Ускоренное перемещение шпинделя вдоль оси: 43 мм/мин
- Конусное отверстие шпинделя: Морзе 5
- Наибольшее осевое перемещение фрезы: 200 мм
- Наибольшая величина вертикального перемещения суппорта при угле наклона 0°: 410 мм
- Наибольший угол поворота суппорта: ±60 град
- Скорость перемещения ползушки: 230 мм/мин
- Автоматический возврат инструмента: есть
- Предохранитель от перегрузки: есть
- Пределы оборотов фрезы: 40..405 об/мин
- Число ступеней оборотов фрезы: 11
- Пределы продольных (вертикальных) подач: 0,75..7,5 мм/об
- Пределы радиальных подач: 0,2..2,25 мм/об
- Пределы тангенциальных подач: 0,13..2,6 мм/об
- Число ступеней подач: 16
- Количество электродвигателей: 6
- Электродвигатель главного привода: 8, 10, 12,5 кВт
- Электродвигатель быстрых перемещений: 3 кВт
- Электродвигатель привода гидронасоса: 1,1 кВт
- Электродвигатель насоса охлаждения: 0,75 кВт
- Электродвигатель насоса смазки: 0,25 кВт
- Электродвигатель транспортера стружки: 0,4 кВт
- Суммарная мощность электродвигателей: 17,85 кВт
- Габаритные размеры (длина х ширина х высота): 2897 х 1810 х 2250 мм
- Масса с электрооборудованием и охлаждением: 10800 кг
