Станок сверлильно-фрезерно-расточной 2254ВМФ4

Станок сверлильно-фрезерно-расточной 2254ВМФ4 — многоцелевой обрабатывающий центр вертикального типа. Предназначен для высокоточной обработки деталей сложной формы с четырех сторон в условиях серийного производства. Обрабатывает сталь, чугун, цветные металлы и пластмассы. Прошел комплексную модернизацию с установкой современной системы ЧПУ и сервоприводов. Оснащен автоматической сменой инструмента из магазина емкостью 30 позиций.

Технические характеристики:
- Модель: 2254ВМФ4.
- Размеры рабочей поверхности стола: 630 х 400 мм.
- Программируемые перемещения по осям X, Y, Z: 500 мм.
- Конус шпинделя: ISO 50 (ГОСТ 15945-82).
- Пределы частоты вращения шпинделя: 40 – 2500 об/мин, бесступенчатое регулирование.
- Пределы рабочих подач: 0.96 – 10020 мм/мин.
- Скорость быстрых перемещений: 10020 мм/мин (10.02 м/мин).
- Наибольший крутящий момент на шпинделе: 320 Н·м.
- Максимальное усилие подачи: 10 кН.

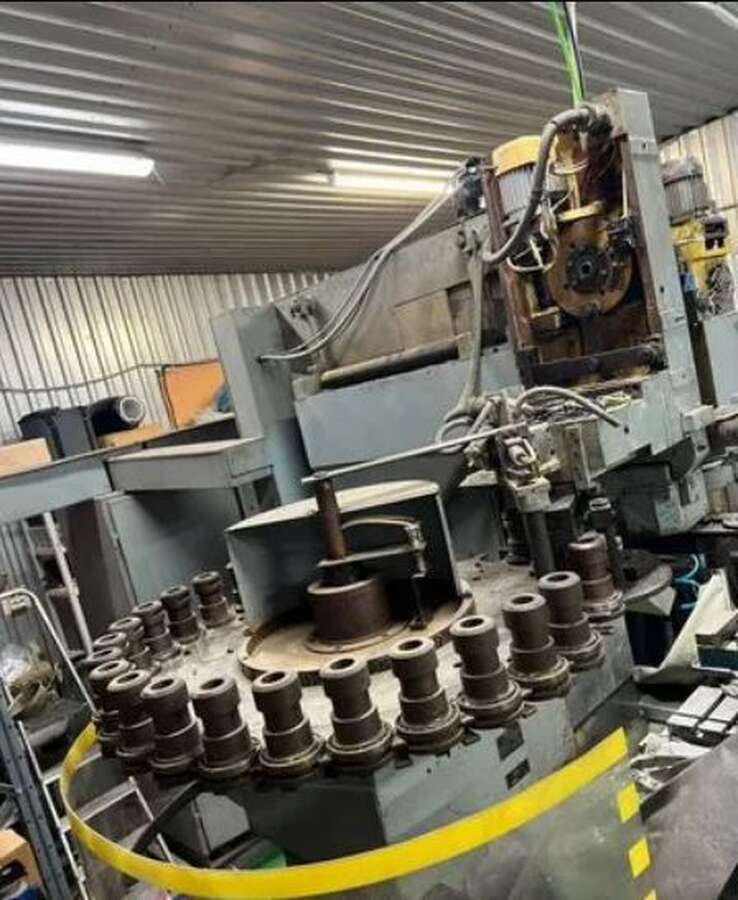

- Емкость инструментального магазина: 30 шт.
- Время смены инструмента: 10 с.
- Дискретность задания размеров: 0.001 мм.
- Количество управляемых координат: 6.
- Мощность двигателя главного привода: 6.3 кВт.
- Суммарная мощность электродвигателей: 10.765 кВт.
- Максимальная масса обрабатываемой детали: 300 кг.
- Габаритные размеры станка: 3600 х 2312 х 3235 мм.
- Масса станка: 5500 кг (7850 кг с приставным оборудованием).

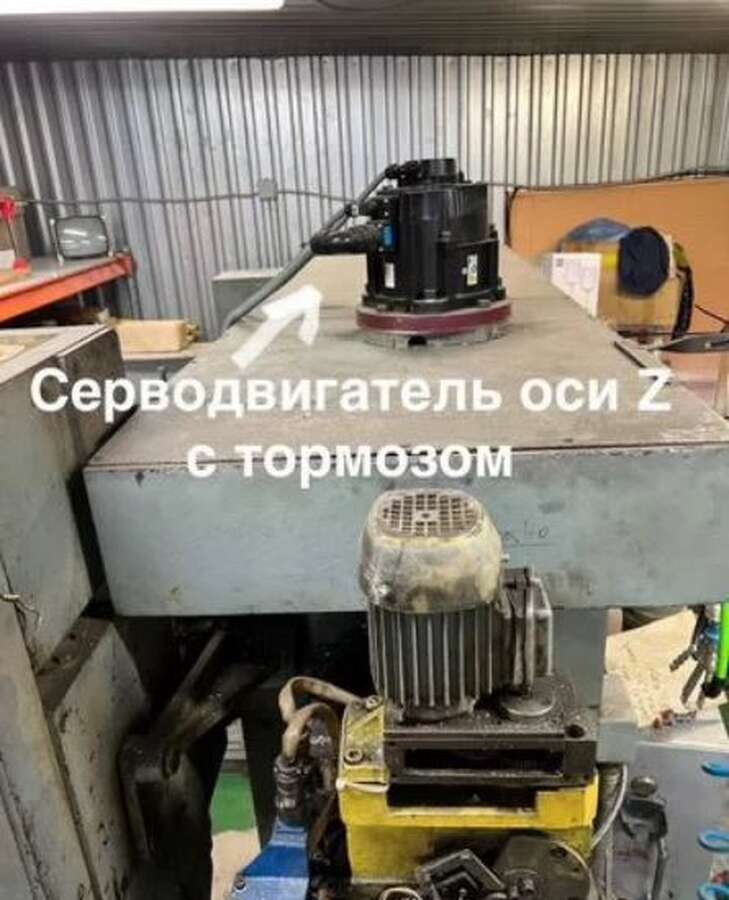

Станок оснащен системой ЧПУ «Балт-Систем NC-230», сервоприводами Yaskawa SGDV-120D01А (3.0 кВт) для осей X, Y, Z, серводвигателями Yaskawa SGMGV-30DDA6F (2.9 кВт) для осей X и Y, серводвигателем Yaskawa SGMGV-30DDA6H (2.9 кВт) с тормозом для оси Z, преобразователем частоты Yaskawa A1000 (CIMR-AC4A0023FAA, 7.5/11 кВт) для шпинделя, асинхронным двигателем с частотным регулированием АДЧР132М4У3 для главного привода шпинделя и сервоприводом ArtTech SDC1 для механизма смены инструмента.

В комплекте — полный комплект электротехнической документации (схемы по ГОСТ).
