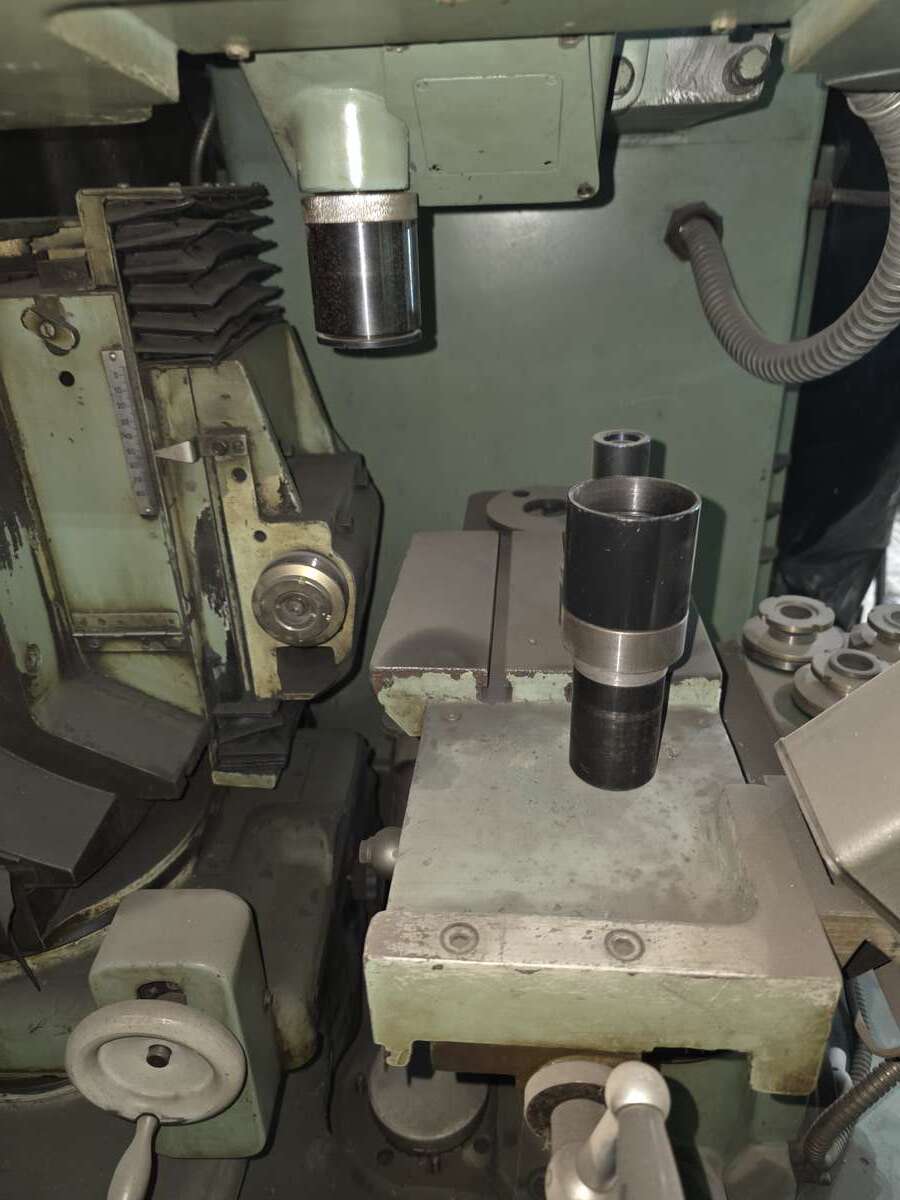

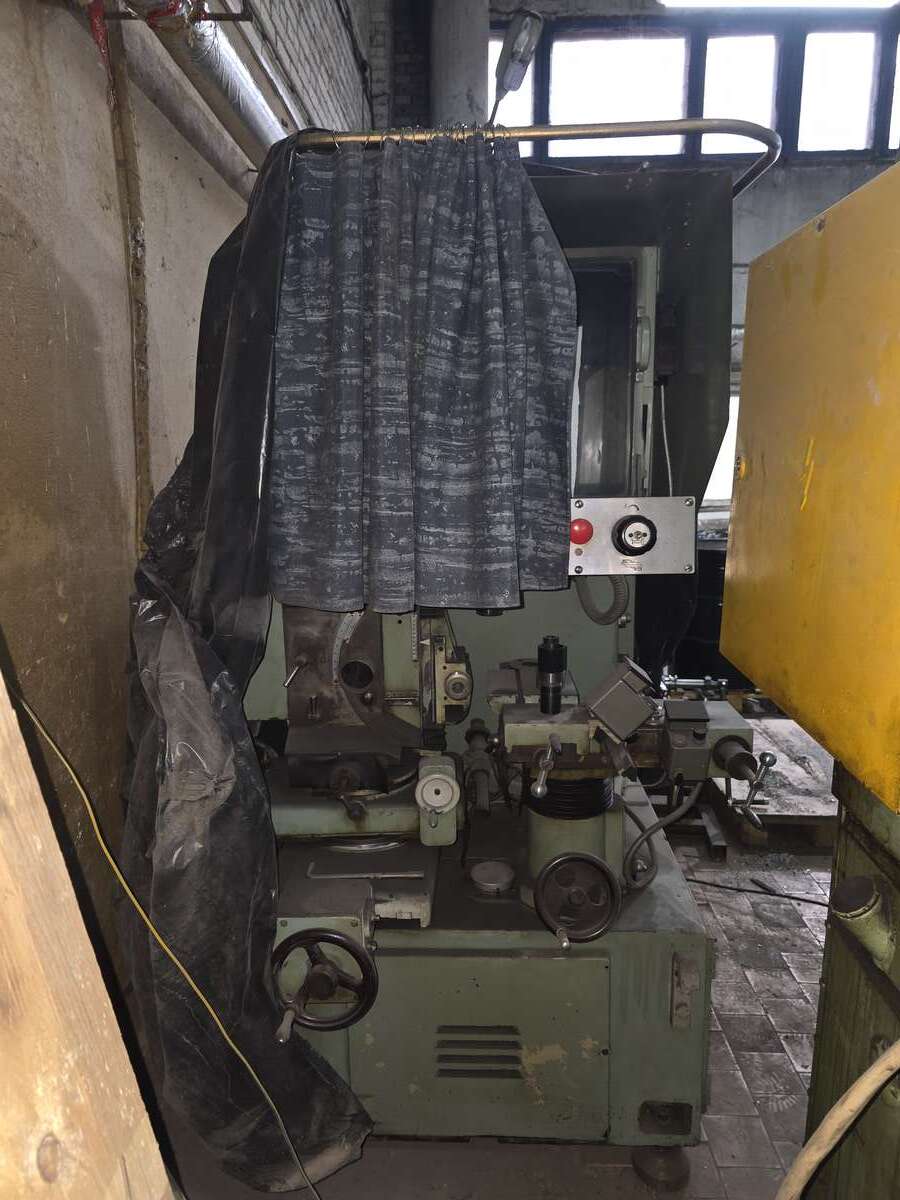

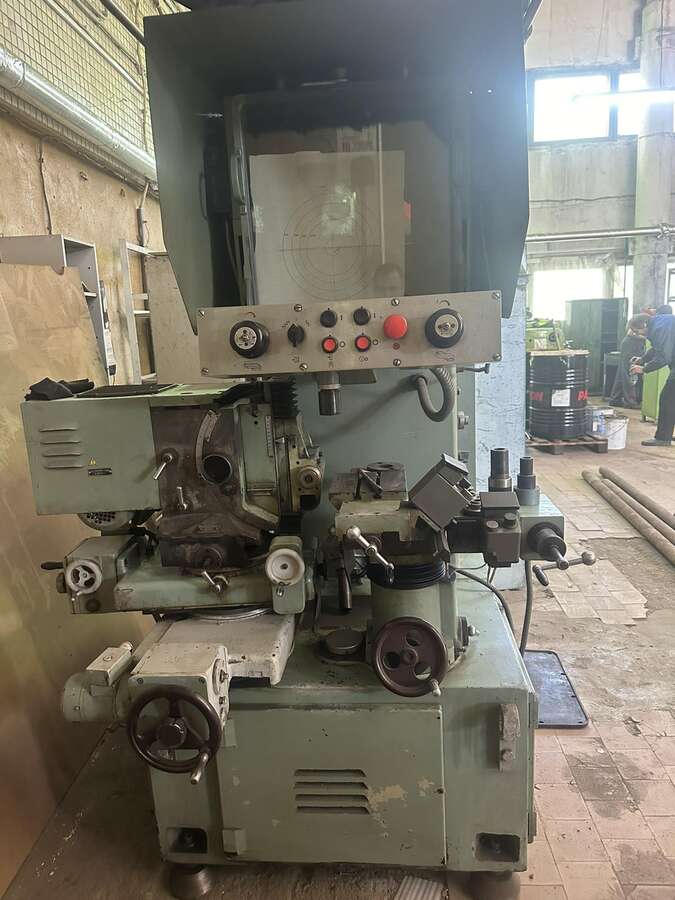

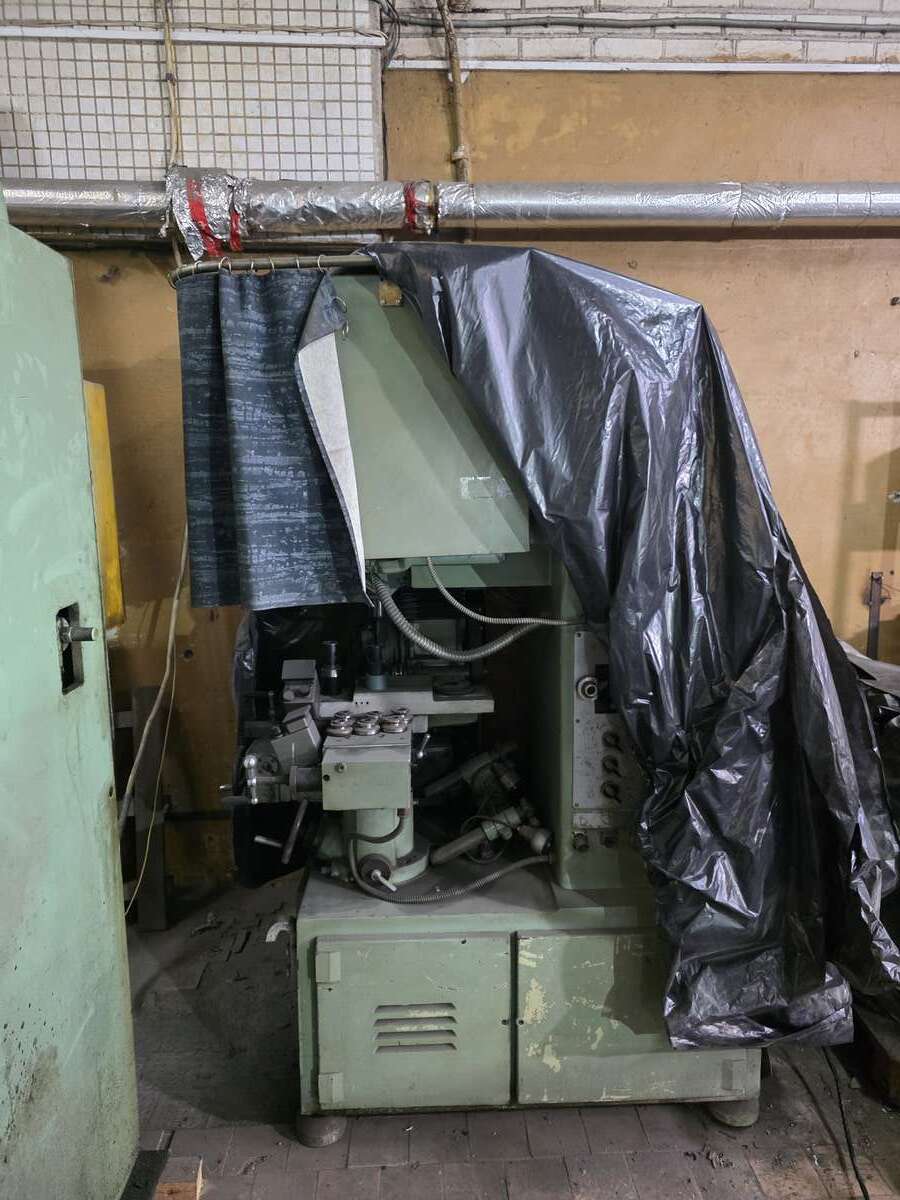

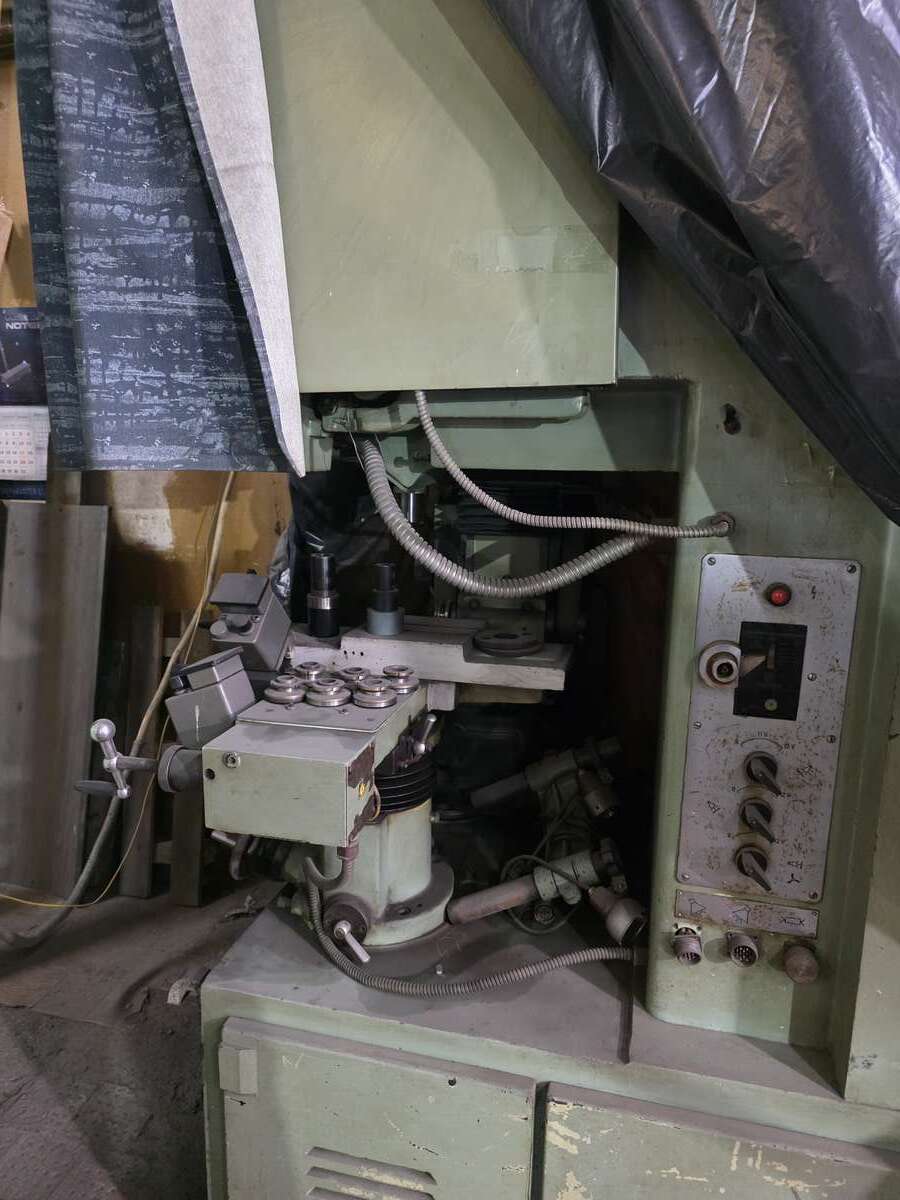

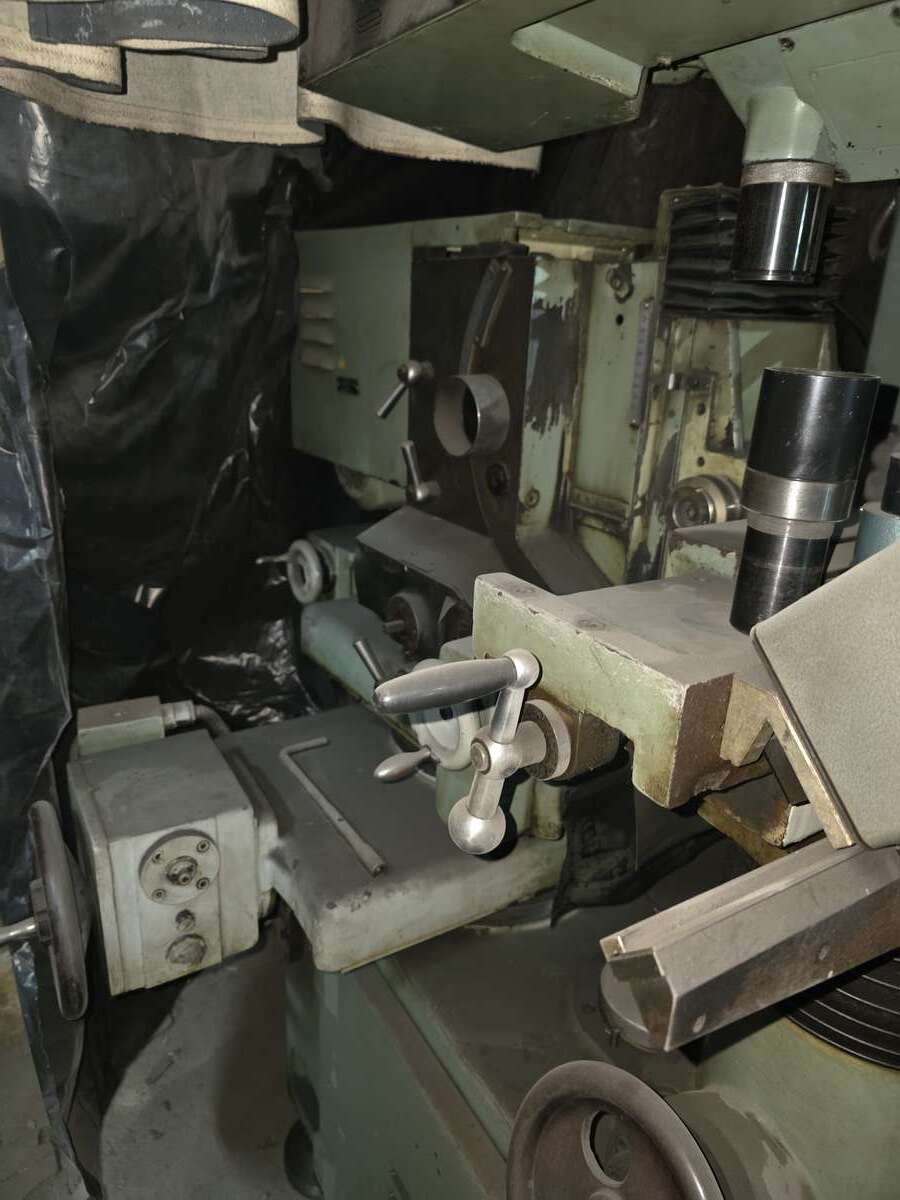

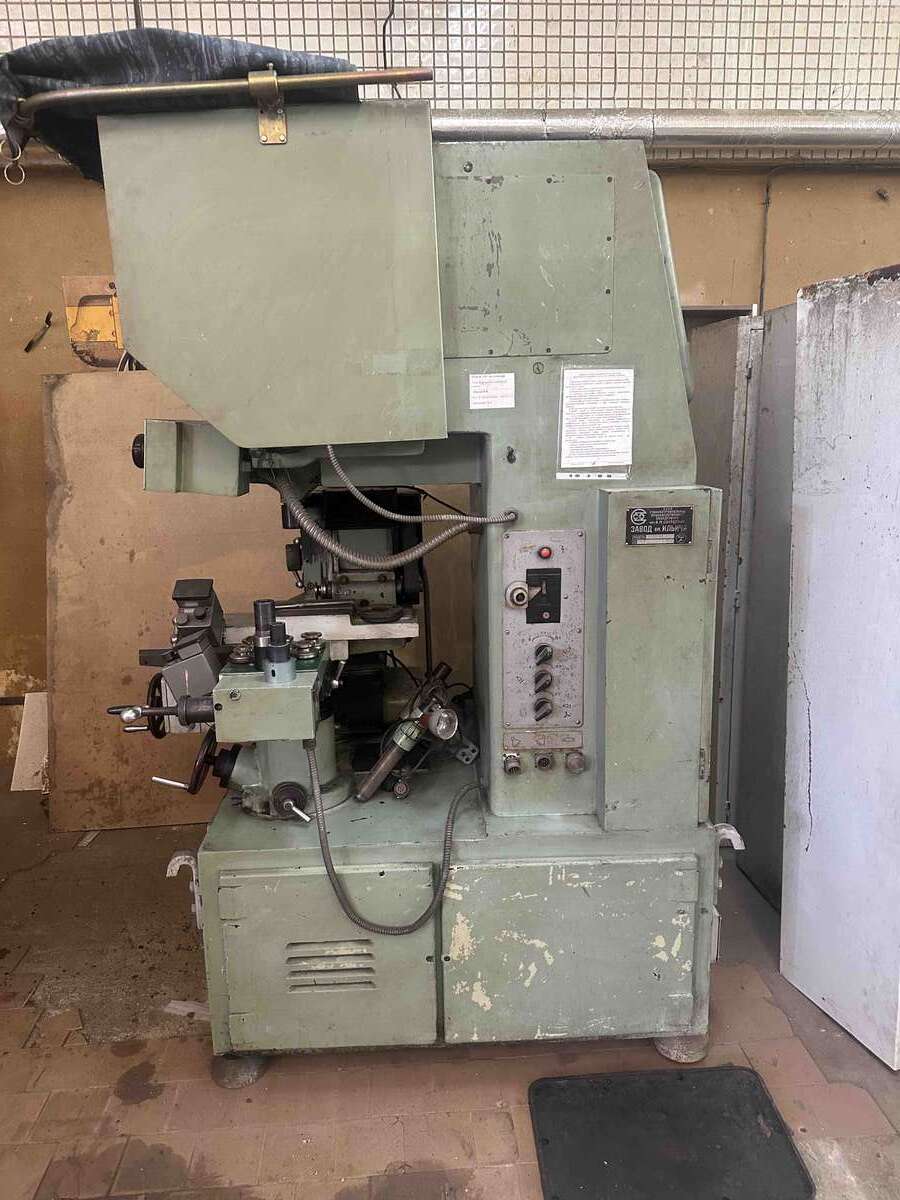

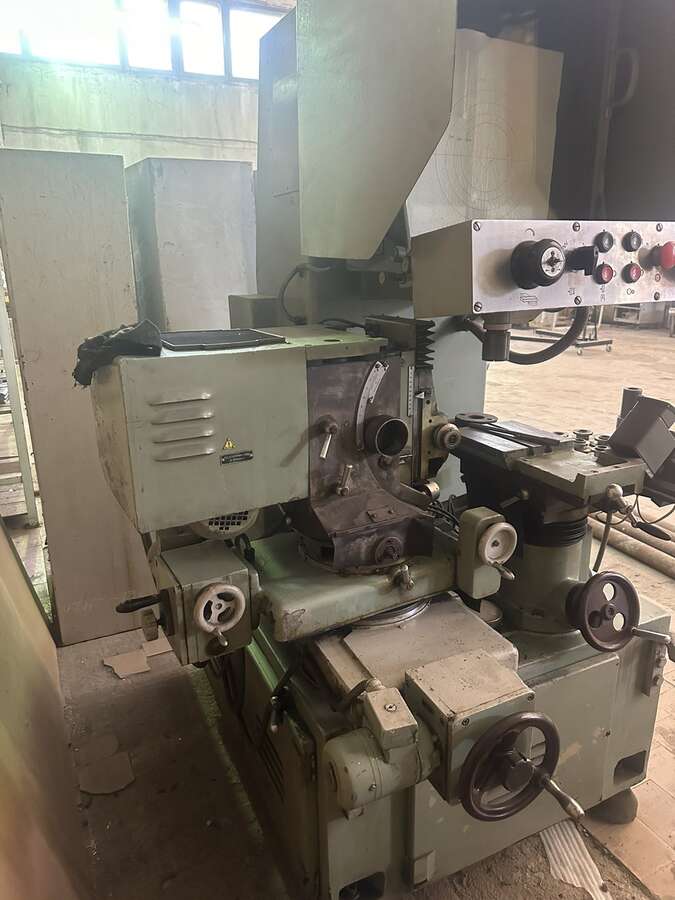

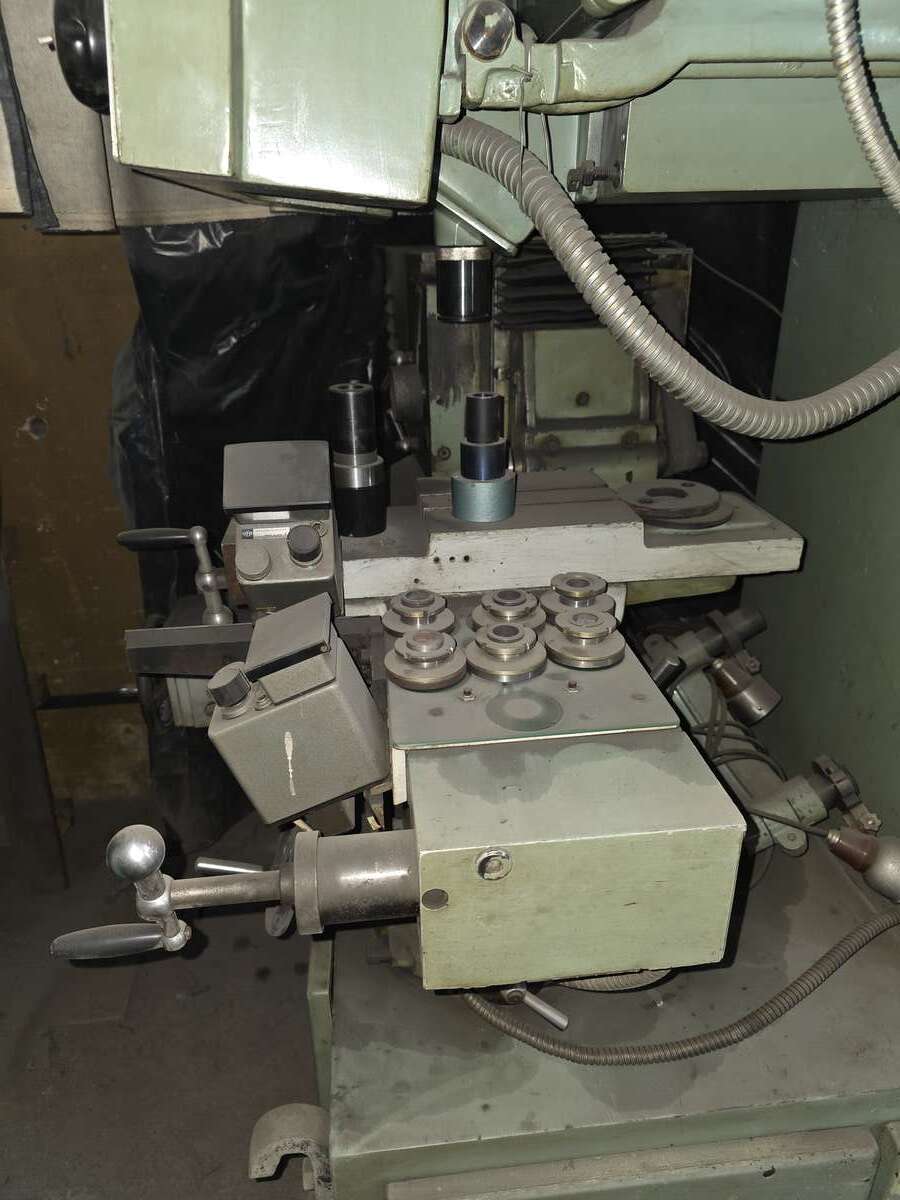

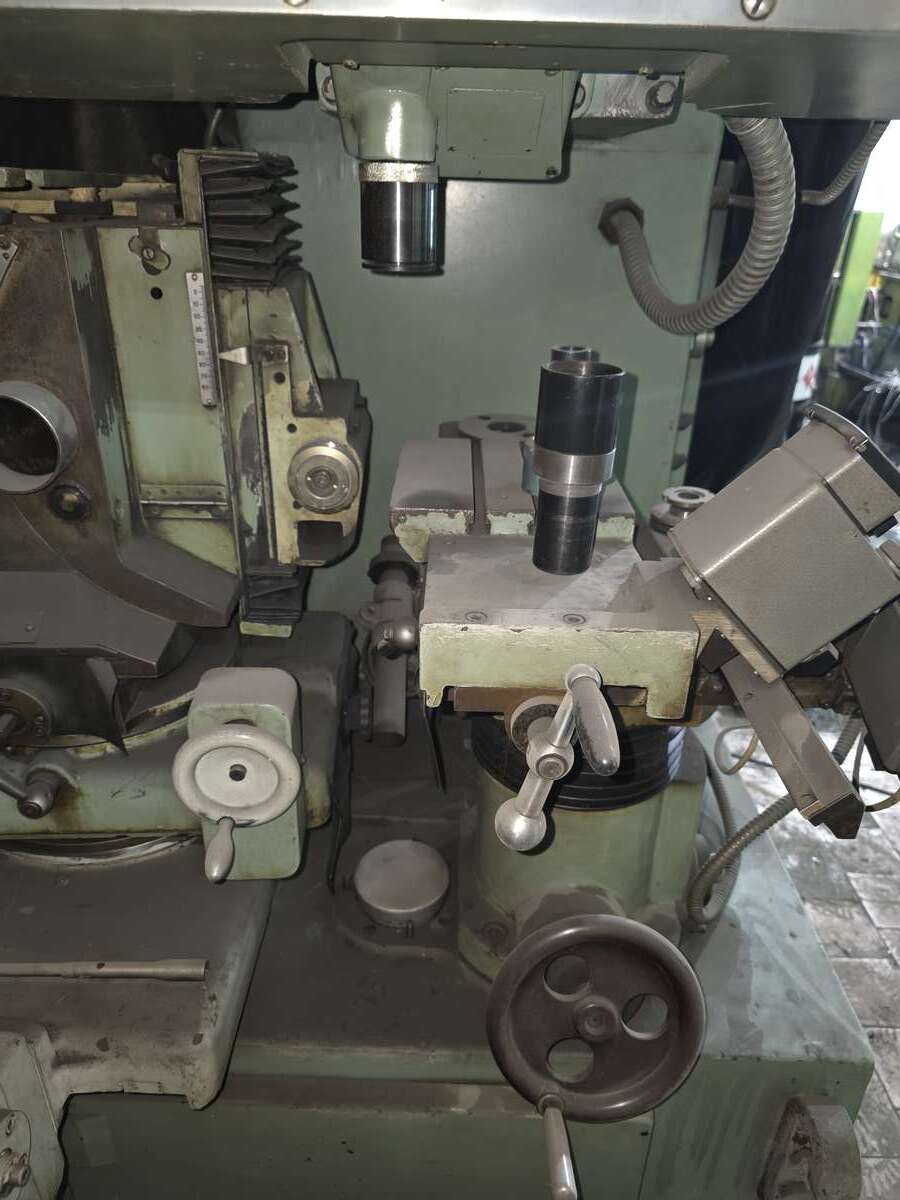

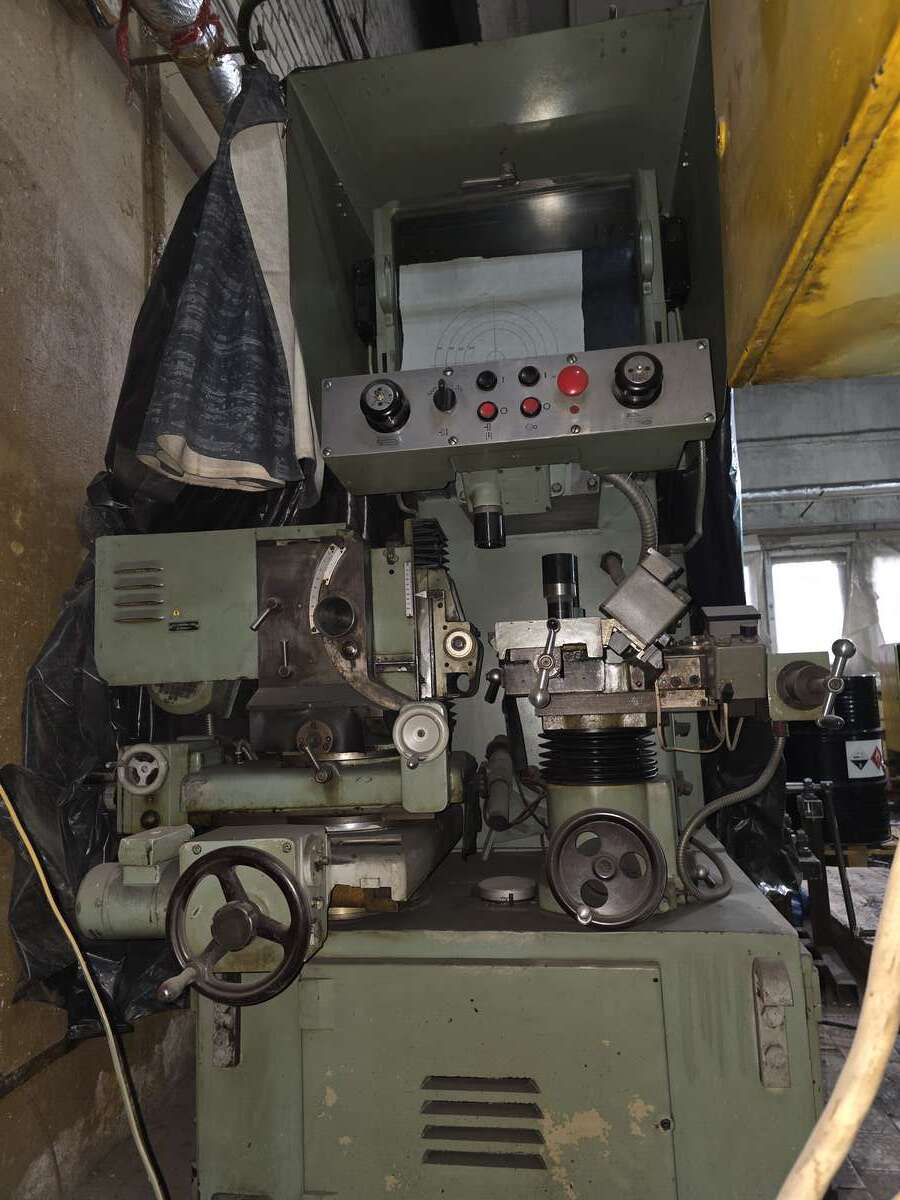

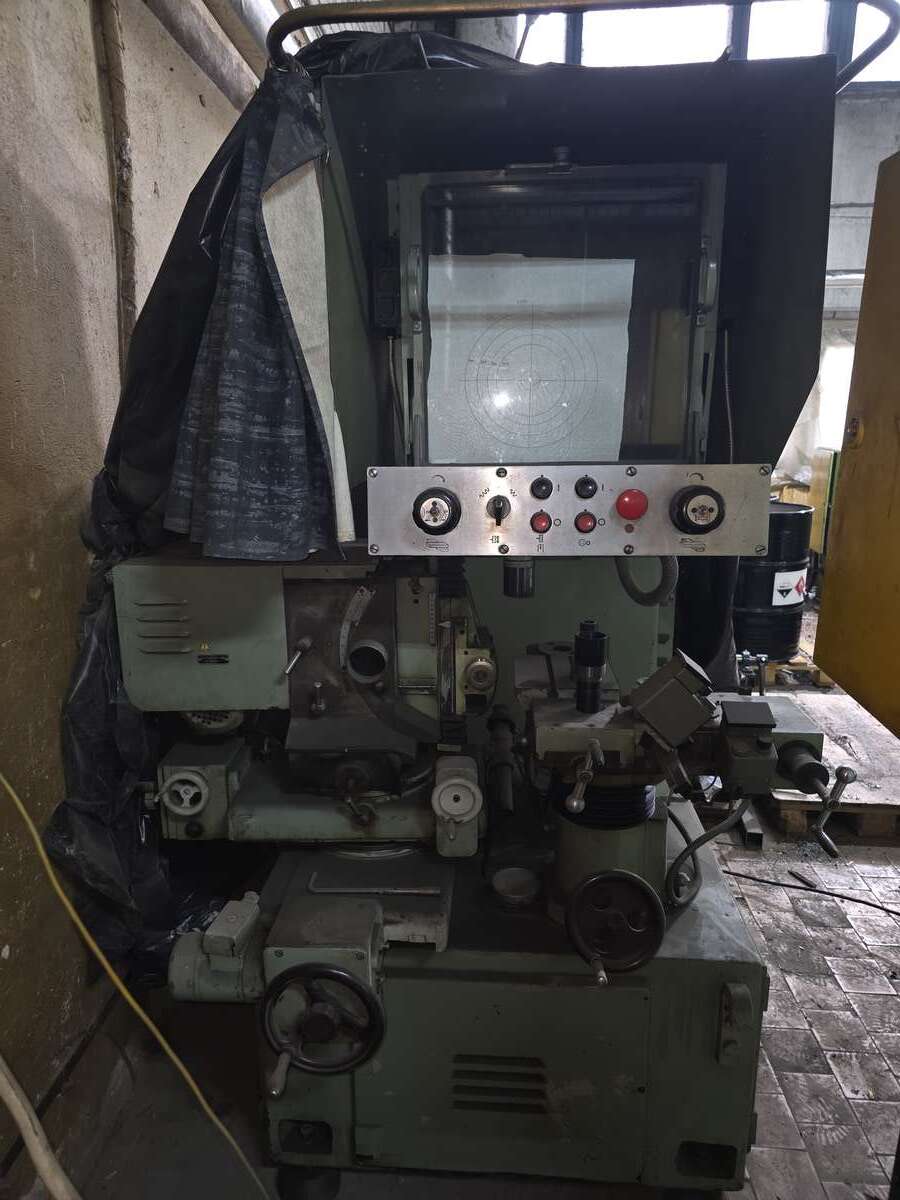

Станок оптический профилешлифовальный 395М.

▪️ В отличном состоянии

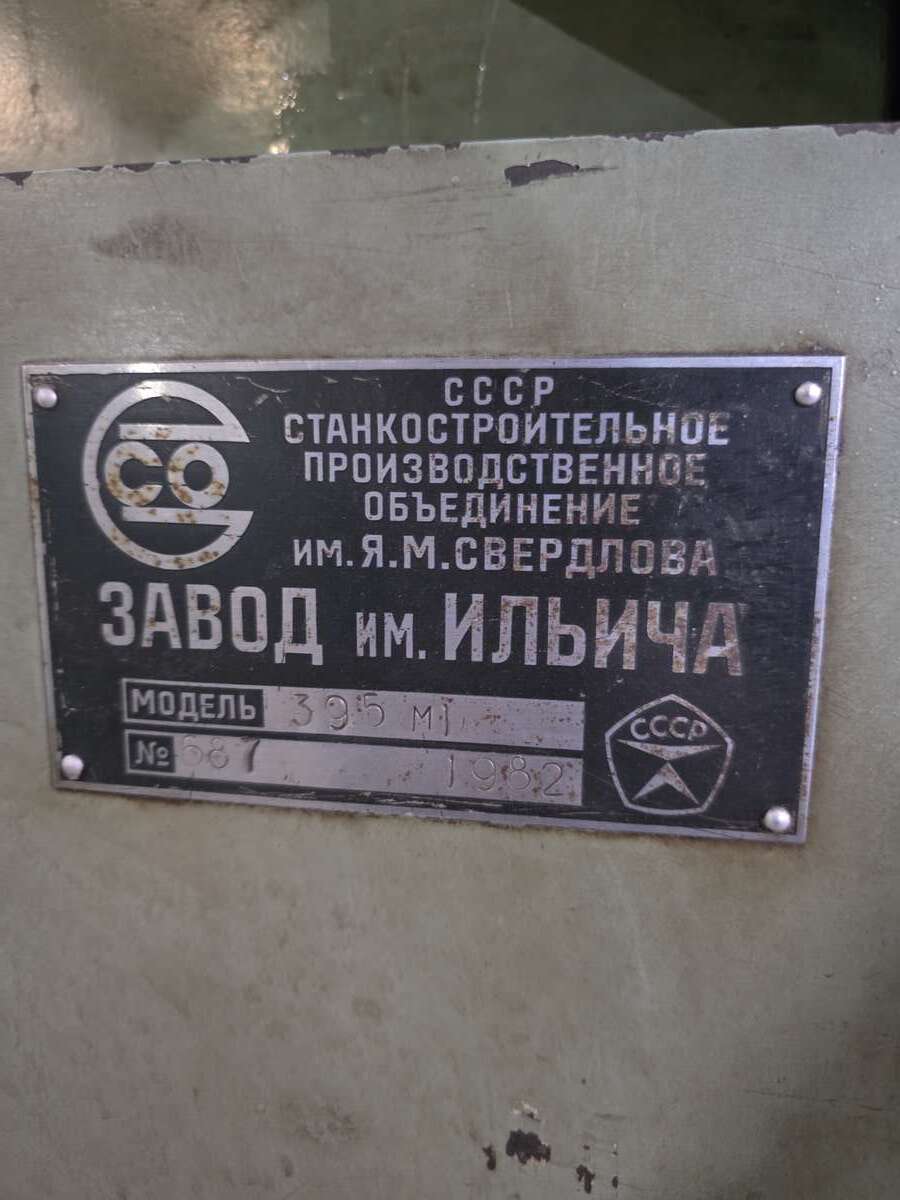

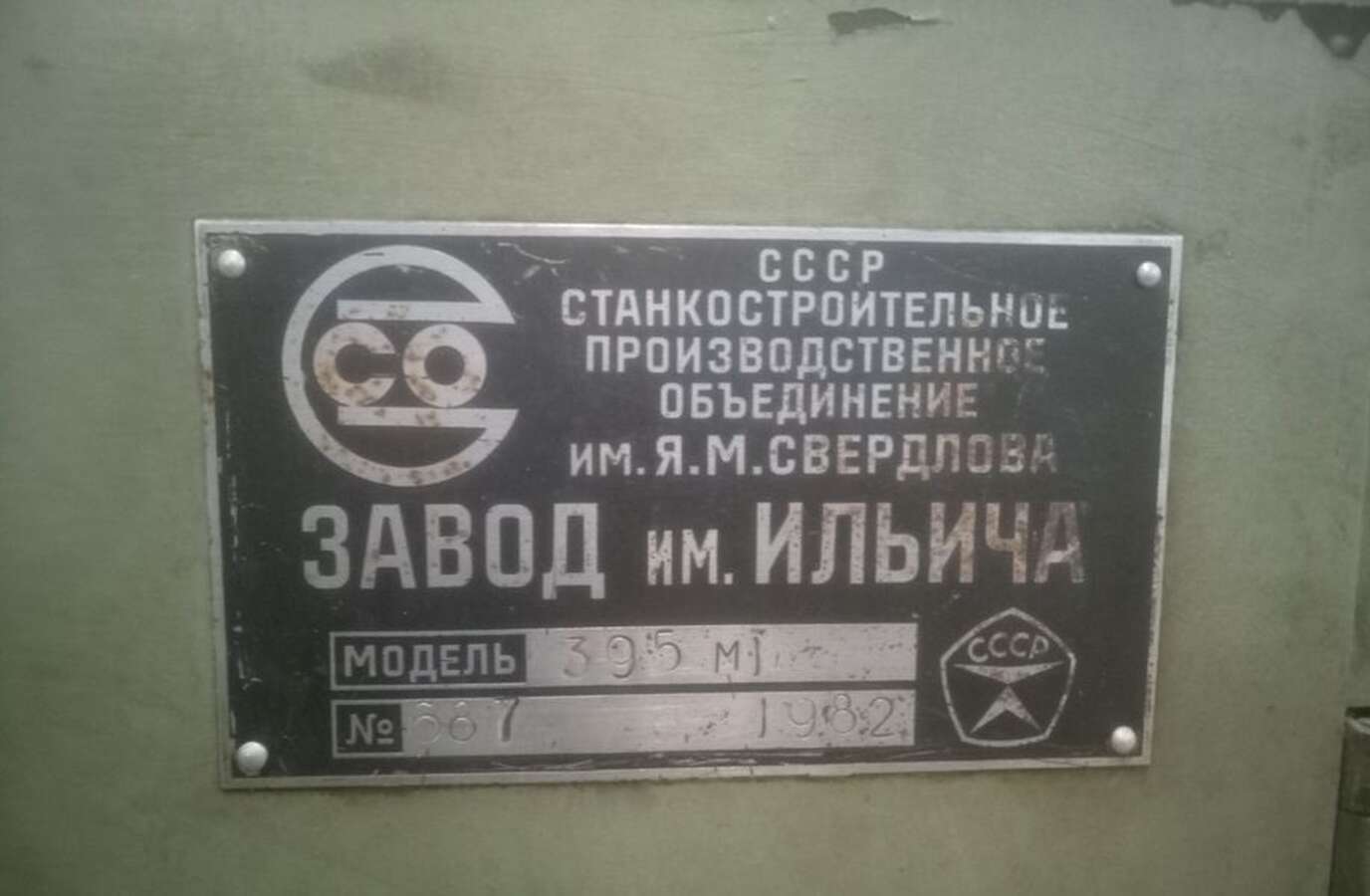

▪️ 1982г.в.
▪️ Можно проверить в работе
▪️ В 2008 году прошел капитальный ремонт.
▪️ После капитального ремонта маленькая наработка.

Технические характеристики:

• Наибольшие размеры шлифуемого изделия, мм 150 х 60 х 78
• Наибольшая высота профиля шлифуемого изделия, мм 48
• Размер плоскости непосредственной шлифовки при увеличении х50, мм 10 х 10
• Размер плоскости непосредственной шлифовки при увеличении х25, мм 20 х 20
• Размер плоскости шлифовки с использованием эталонных плиток, мм 150 х 60
• Максимальная толщина обрабатываемого изделия, мм 48
• Поворот нижнего суппорта, град ±45°
• Перемещение нижнего суппорта в поперечном направлении, мм 150
• Поворот верхнего суппорта, град ±45°
• Перемещение верхнего суппорта в продольном направлении, мм 130
• Скорость перемещения суппортов шлифовальной головки, мм/мин 0,2..1,0; 4..20
• Поворот бабки шлифовальной головки вокруг горизонтальной оси, град ±10°
• Поворот салазок шлифовального шпинделя вокруг горизонтальной оси, град +10°..-30°
• Длина хода шлифовальных салазок, мм 50
• Число двойных ходов шлифовальных салазок, ход/мин 45; 85

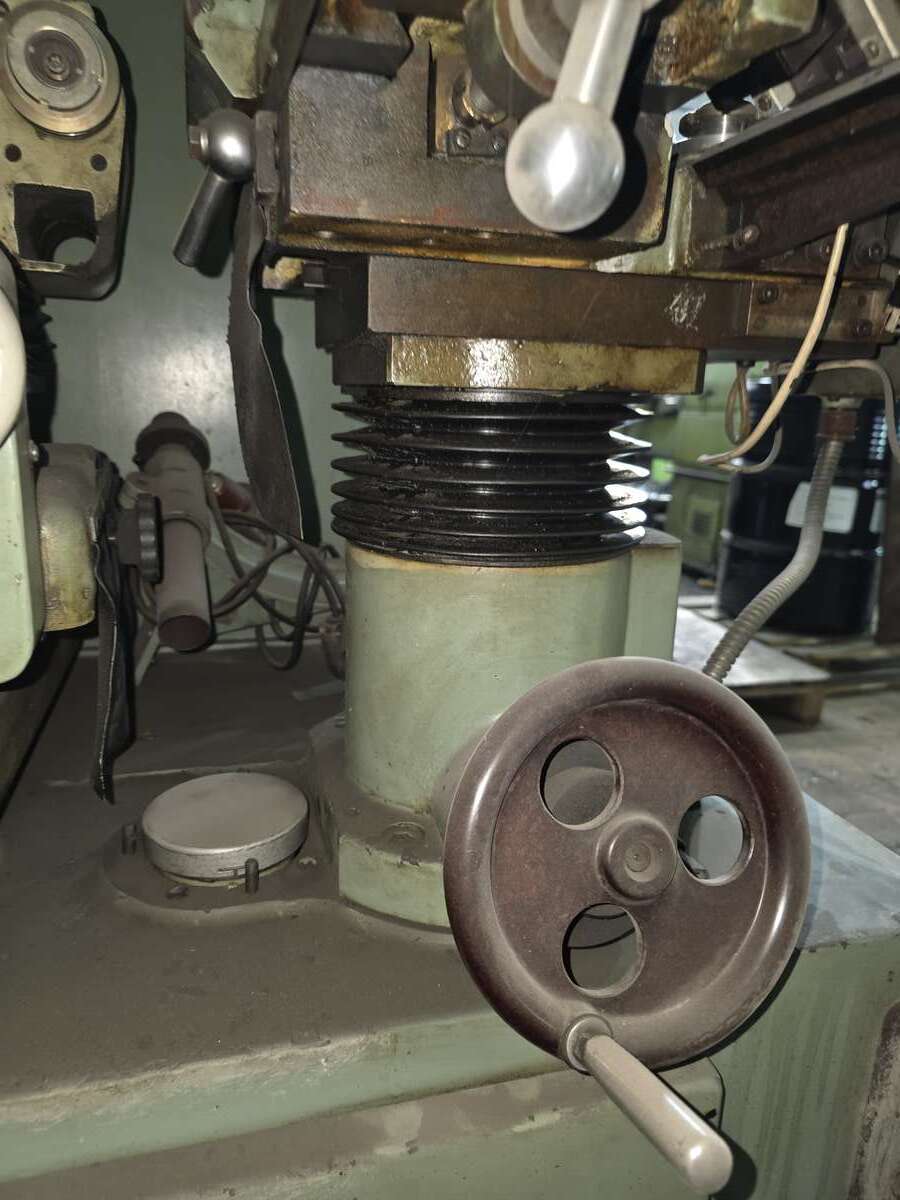

• Вертикальное перемещение стола вместе с колонкой, мм 100
• Продольное перемещение, мм 60
• Поперечное перемещение, мм 150
• Максимальный диаметр шлифовального круга, мм 125
• Скорость вращения, об/мин 3500
• Увеличение оптической системы 25:1, 50:1

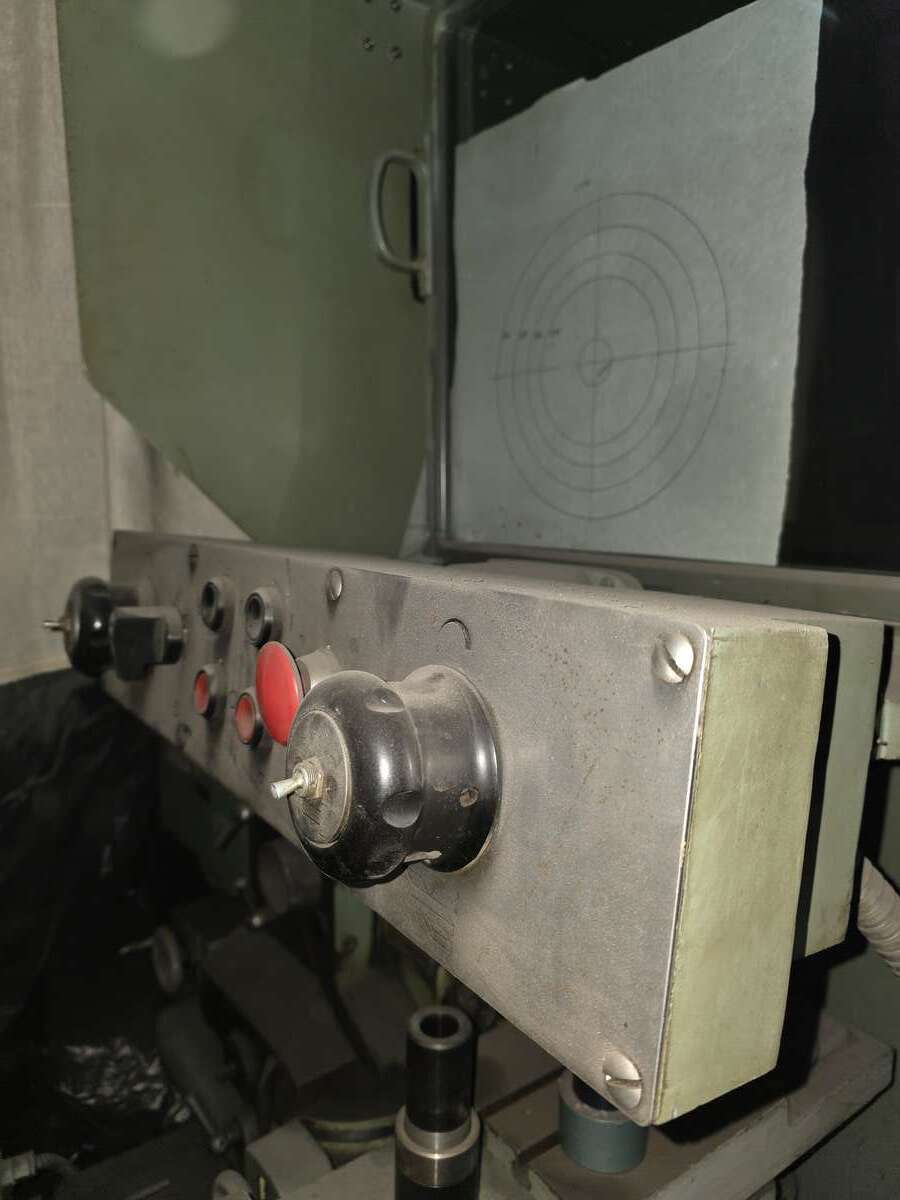

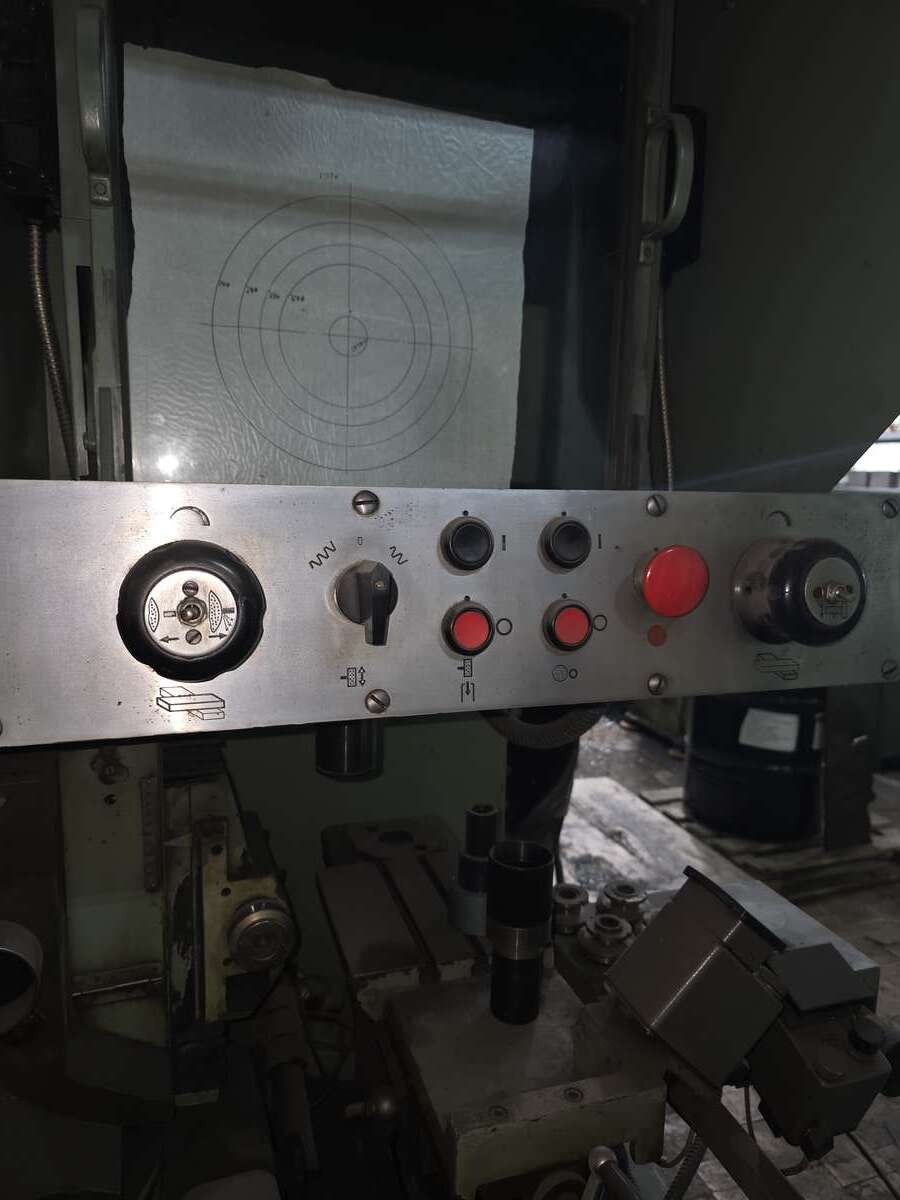

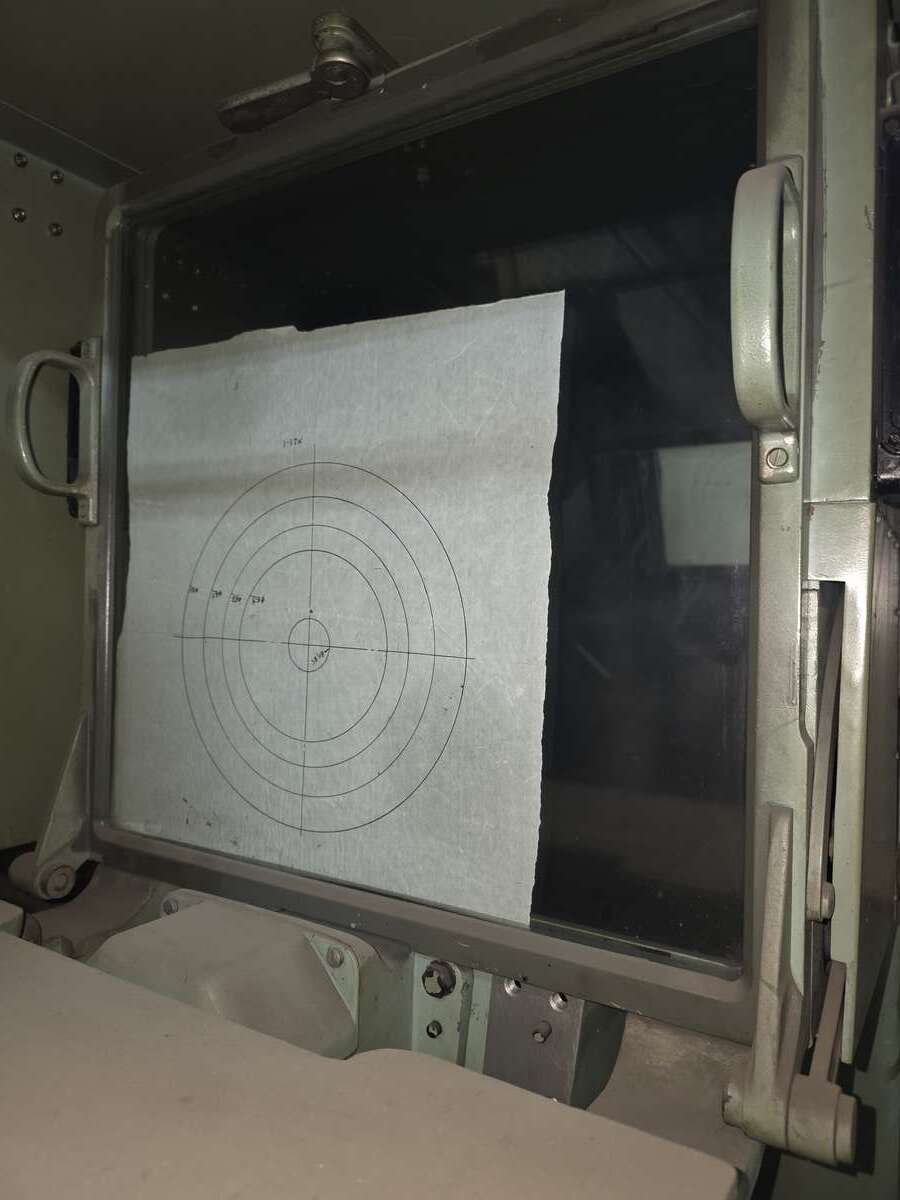

• Рабочая площадь экрана, мм 500 х 500
• Тип оптического проектора ИЗП-25
