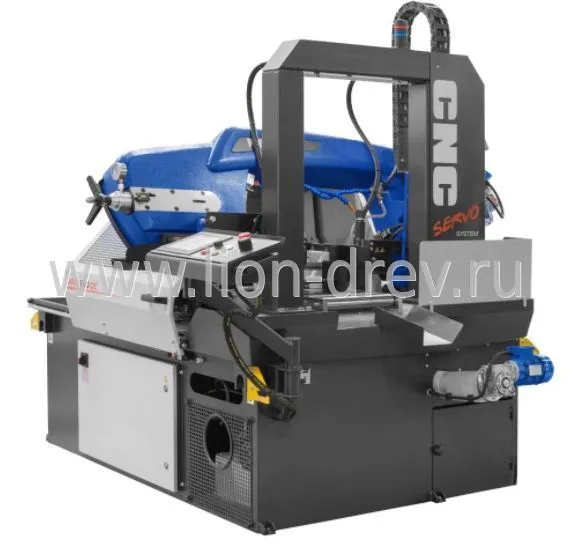

Станок ленточнопильный Pilous ARG 330 DC CF-NC automat

Автоматический двухколонный ленточно-отрезной станок c сервоприводом модели ARG 330 DC CF-NC относятся к классуколонных. Пильная рама станка закреплена на двух колоннах и перемещается по линейным направляющим, что обеспечивает максимальную жесткость всей системы и точность реза. Станок изготовлен с использованием проверенной и хорошо зарекомендовавшей себя в процессе эксплуатации литой чугунной пильной рамы.

Станок ARG 330 DC CF-NC является эталонным станком по своим мощностным характеристикам, таким как параметры используемого полотна 34х1,1 мм, мощность 4,7 кВт, максимальные габариты обрабатываемых заготовок, качество, новаторство в дизайне, эргономичность системы управления. Все, вплоть до разработки станины станка (продуманно удобство циркуляции СОЖ, работы с крупными заготовками), веса станка и общего габарита.

Станок комплектуется следующими системами и инструментом:

Станок предназначен только для перпендикулярных резов.

На PILOUS ARG 330 DC CF-NC установлен частотно-регулируемый электропривод с электронным преобразователем (инвертором). Скорость движения ленты плавно регулируется в диапазоне 15x90 м/мин.

В стандартный комплект поставки входят устройства регулирования усилий подачи и зажима заготовки.

Автоматическая подача на станках моделей CF-NC осуществляется с помощью сервопривода (в отличие от более ранних версий с гидравлической подачей материала). Серводвигатель с ШВП обеспечивает высокую скорость и точность подачи материала. Однократная подача составляет 500 мм. При необходимости отрезания заготовок длиной более 500 мм станок позволяет автоматически и с большой точностью осуществить несколько циклов подачи без запуска пилы.

Также возможно установить быструю подачу материала с сохранением максимальной точности.

Станки могут быть работать в автоматическом, полуавтоматическом или ручном режиме.

Центральная панель управления с большим цветным сенсорным экраном (7,5") предоставляет простое, интуитивно понятное управление всеми функциями станка. Блок управления позволяет осуществить быструю настройку нужной длины и создать до 60 программ с возможностью программирования различного количества деталей различной длины.

Каждая программа может быть согласована, например, с номером чертежа. Данная модель станка позволяет разделывать заготовки с минимальными отходами предварительно рассчитав оптимальное количество и размер деталей.

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.

Светодиодная лента с крышкой обеспечивает качественное освещение рабочего пространства. Предназначена для наилучшего освещения зоны реза при недостаточном освещение на рабочего места.

Стальная щетка с независимым приводом. Удаляет стружку с пилы в процессе работы станка.

Двустороннее гидравлически управляемое регулирование усилия подачи пилы в зависимости от обрабатываемости материала в процессе пиления. Снижает время распила и увеличивает срок службы инструмента.

Удаляет стружку со станка в контейнер в процессе работы. Снижает временные затраты на очистку станка, особенно при серийной резке сплошных материалов, когда образуется большое количество стружки.

Предназначен для очистки рабочего пространства станка.

Используется для зажима пакета заготовок. Обеспечивает фиксацию заготовок сверху. Гидравлический прижим автоматически срабатывает синхронно с основными тисками.

На станках автоматического типа прижимы устанавливаются как на подвижные, так и неподвижные тиски.

Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии.

Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка.

Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.

Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.

Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.

Сигнальный фонарь М2

Сигнальный фонарь служит для дистанционного контроля рабочего статуса станка. Сигнал, подаваемый яркими светодиодами, виден с любой стороны станка благодаря уникальной конструкции отражателей.

Зеленый свет – станок находиться в рабочем режиме, происходит распил заготовки. После отрезки и остановки пилы, фонарь перестает гореть, обозначая готовность к следующему резу.

Красный свет – приводит к остановке станка. Индикация неисправности, такой как поломка пилы, перегрузка мотора, открытие защитных кожухов и прочих внештатных ситуаций.

Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна.

Ленточный конвейер улучшает транспортировку готовых заготовок из зоны резания.

Магнитный сепаратор очень удобен для удаления мелкодисперсной стружки, экономит время на очистке охлаждающей жидкости и продлевает её срок службы.

Устройство легко снимается и легко моется.

Для более удобного перемещения и выгрузки стружки контейнер оснащен колесиками и переворотным механизмом.
