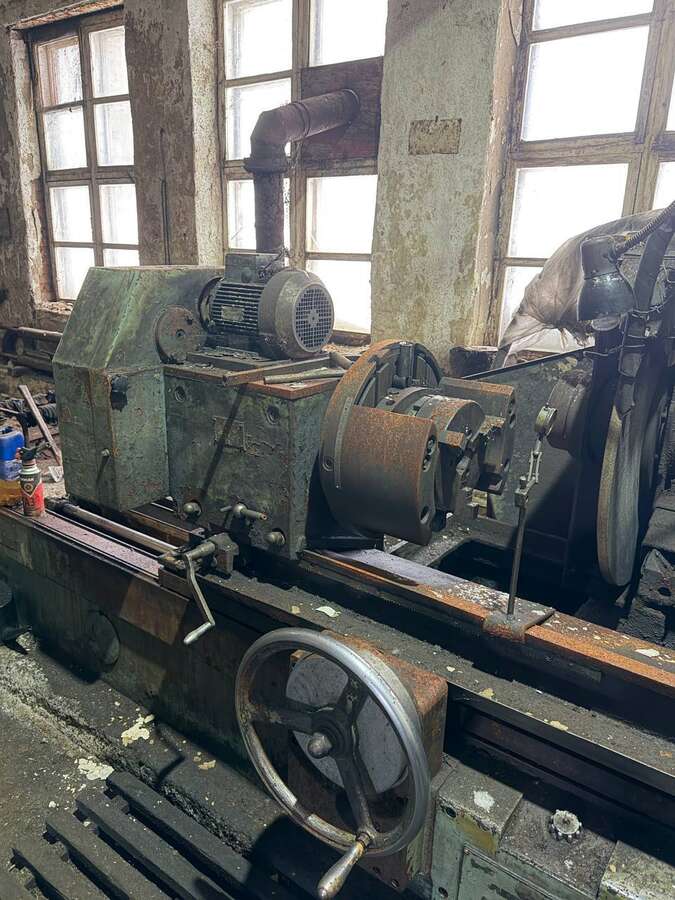

Станок круглошлифовальный 3В423

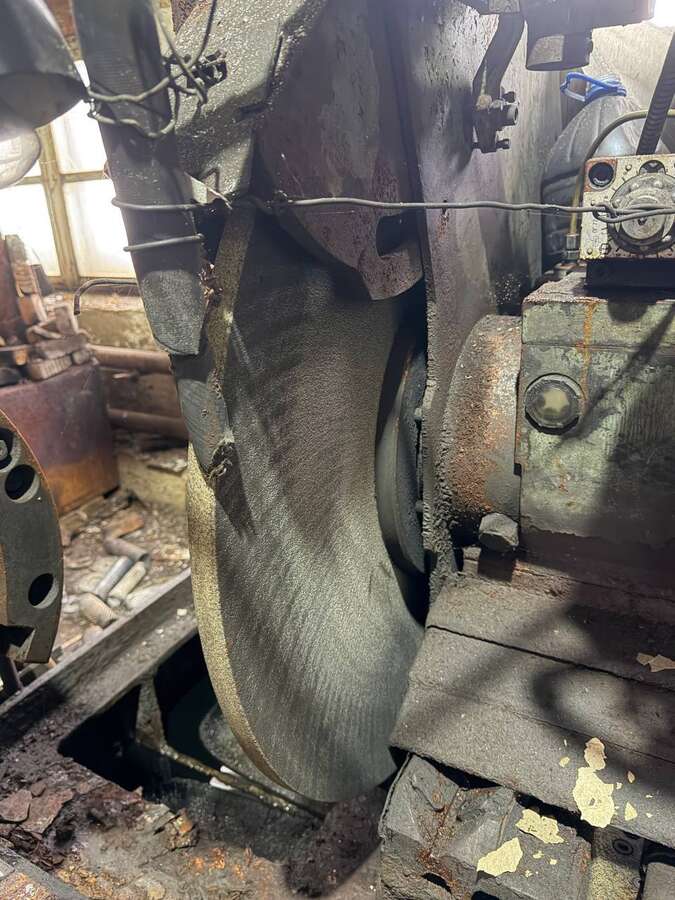

Круглошлифовальный станок 3В423 предназначен для наружного шлифования цилиндрических и конических поверхностей деталей, устанавливаемых в центрах или в патроне. Оборудование обеспечивает высокую точность обработки благодаря жесткой станине, устойчивой к вибрациям. Станок оснащен поворотным верхним столом (до 2° по часовой стрелке и до 3,5° против), самоцентрирующимися патронами диаметром 250 мм и шлифовальным кругом 900×305×63 мм.

Привод передней бабки регулируется в диапазоне 30–174 об/мин, суммарная мощность электродвигателей — 11,22 кВт.

Технические характеристики:
- Высота центров: 300 мм
- Расстояние между центрами: 1600 мм
- Наибольшая длина заготовки в центрах: 1600 мм
- Наибольшая длина заготовки в патронах: 1400 мм
- Максимальный диаметр заготовки: 580 мм
- Максимальная масса заготовки: 160 кг
- Наружный диаметр шлифовального круга: 900 мм
- Внутренний диаметр шлифовального круга: 305 мм
- Максимальная высота шлифовального круга: 63 мм
- Окружная скорость шлифовального круга: 35 м/с
- Диапазон частоты вращения передней бабки: 30–174 об/мин
- Радиус кривошипа: 110 мм
- Диаметр самоцентрирующихся патронов: 250 мм
- Максимальный угол поворота стола (по ч/с): 2°
- Максимальный угол поворота стола (против ч/с): 3,5°
- Суммарная мощность электродвигателей: 11,22 кВт
- Допуск конусообразности при обработке: 2,5 мкм
- Допуск овальности при обработке: 2,5 мкм
- Габаритные размеры (Д×Ш×В): 5660×2530×1930 мм
- Масса станка: 7250 кг

Станок в рабочем состоянии.
