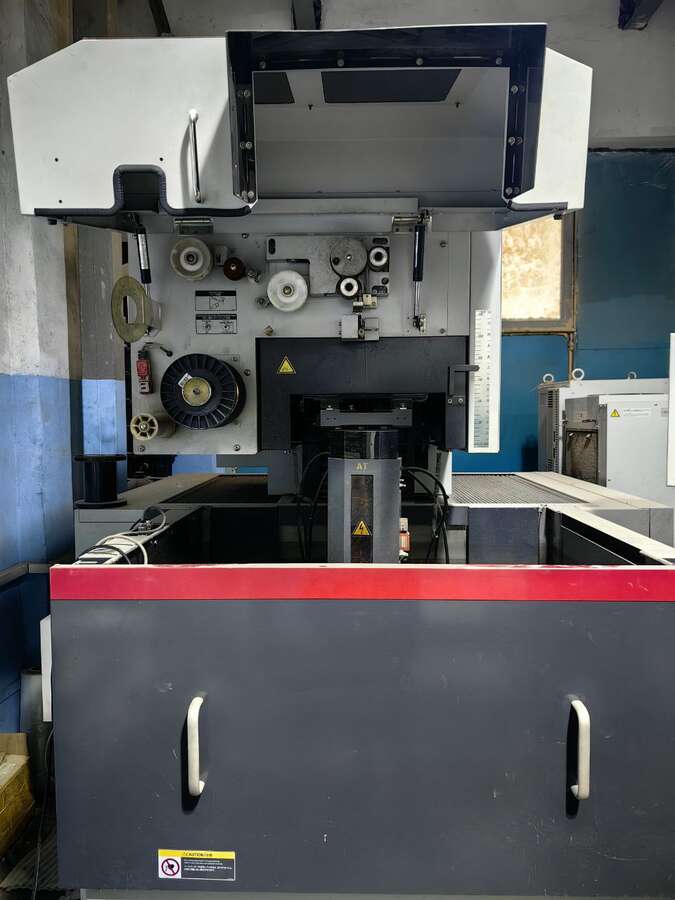

Станок электроэрозионный Mitsubishi с ЧПУ

Станок электроэрозионный проволочный Mitsubishi с ЧПУ предназначен для обработки токопроводящих материалов методом проволочной электроэрозии. Технология обработки – водяная (погружная) с использованием латунной проволоки, диэлектрическая жидкость – деионизированная вода. Конструкция включает массивную литую коробчатую станину из мелкозернистого чугуна, обеспечивающую высокую жесткость и виброустойчивость.

Система перемещений на цилиндрических линейных двигателях (SHAFTMOTOR) с оптическими линейками Mitutoyo и замкнутой обратной связью. Станок оснащен проволочно-гибочным устройством для автоматического формирования углов и контуров. Достижимое качество поверхности – высокий класс чистоты.

Основные параметры:
• Технические характеристики: перемещение по оси X 400 мм, Y 300 мм, Z 220 мм, U/V 120х120 мм
• максимальные размеры заготовки 810х700х215 мм, вес 500 кг
• диаметр проволоки: 0.1-0.30 мм
• размер рабочей ванны 830х730х460 мм

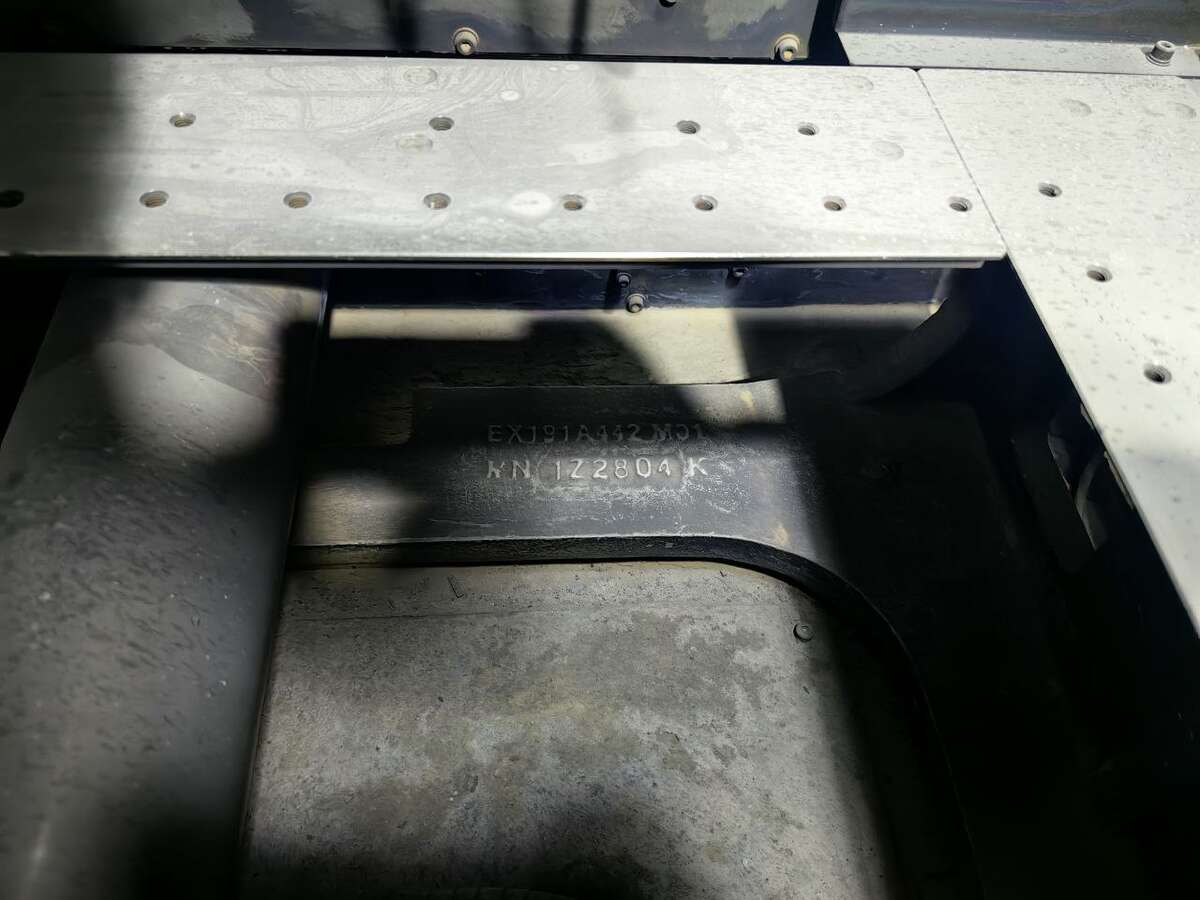

• рабочий стол: 640х540 мм, термообработанный, рамочный, цельный, 50 отверстий М8
• угол конического реза ±15° на высоте 200 мм, максимальный угол прецизионного реза ±45°
• шероховатость Ra 0.07-0.09 мкм
• дискретность подач 0.1 мкм
• разрешение системы обратной связи 0.05 мкм
