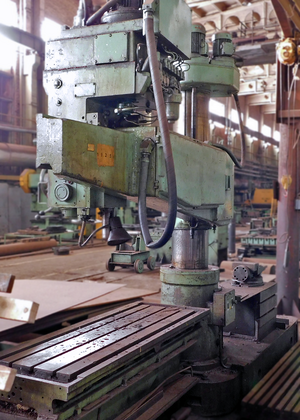

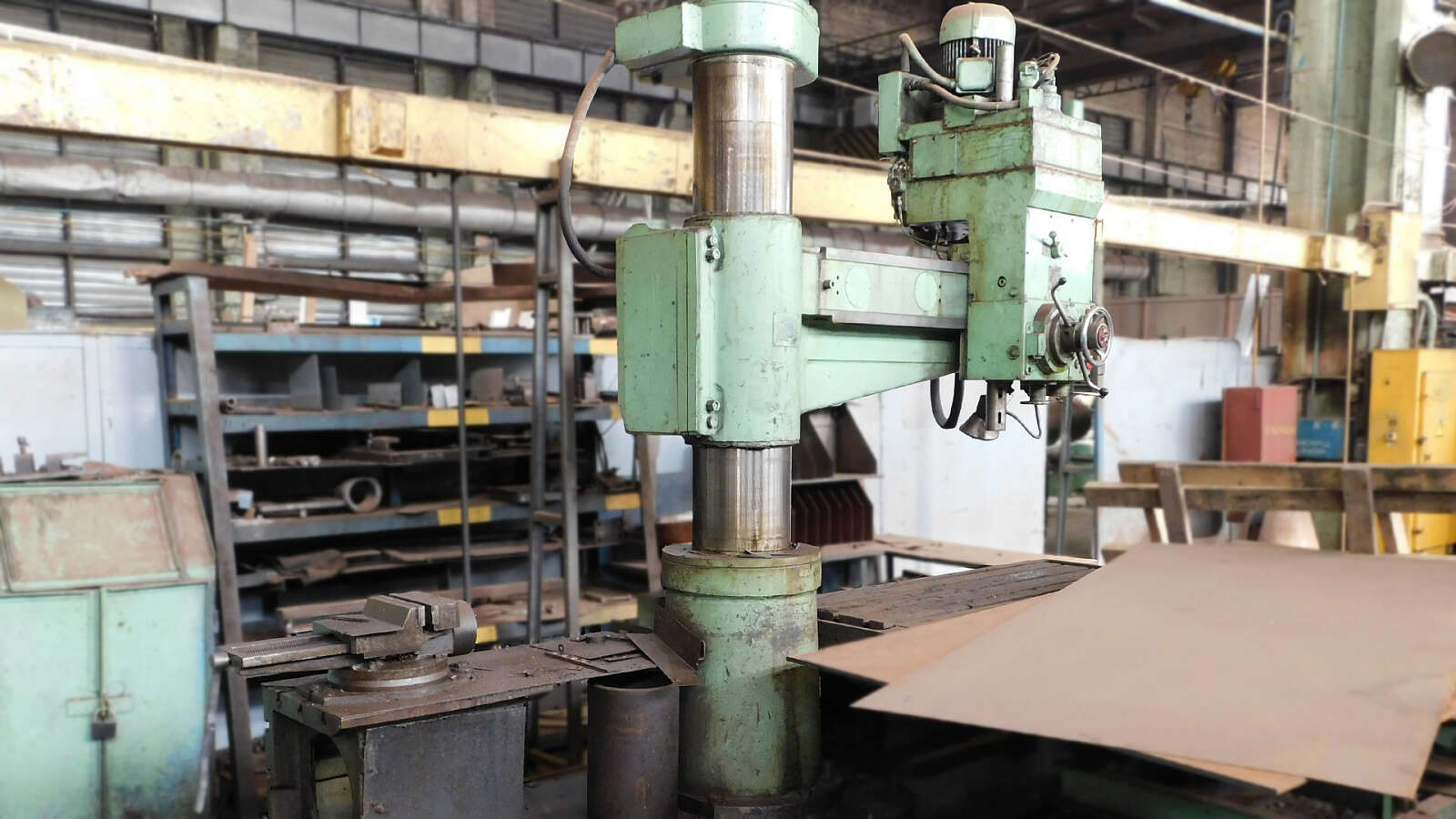

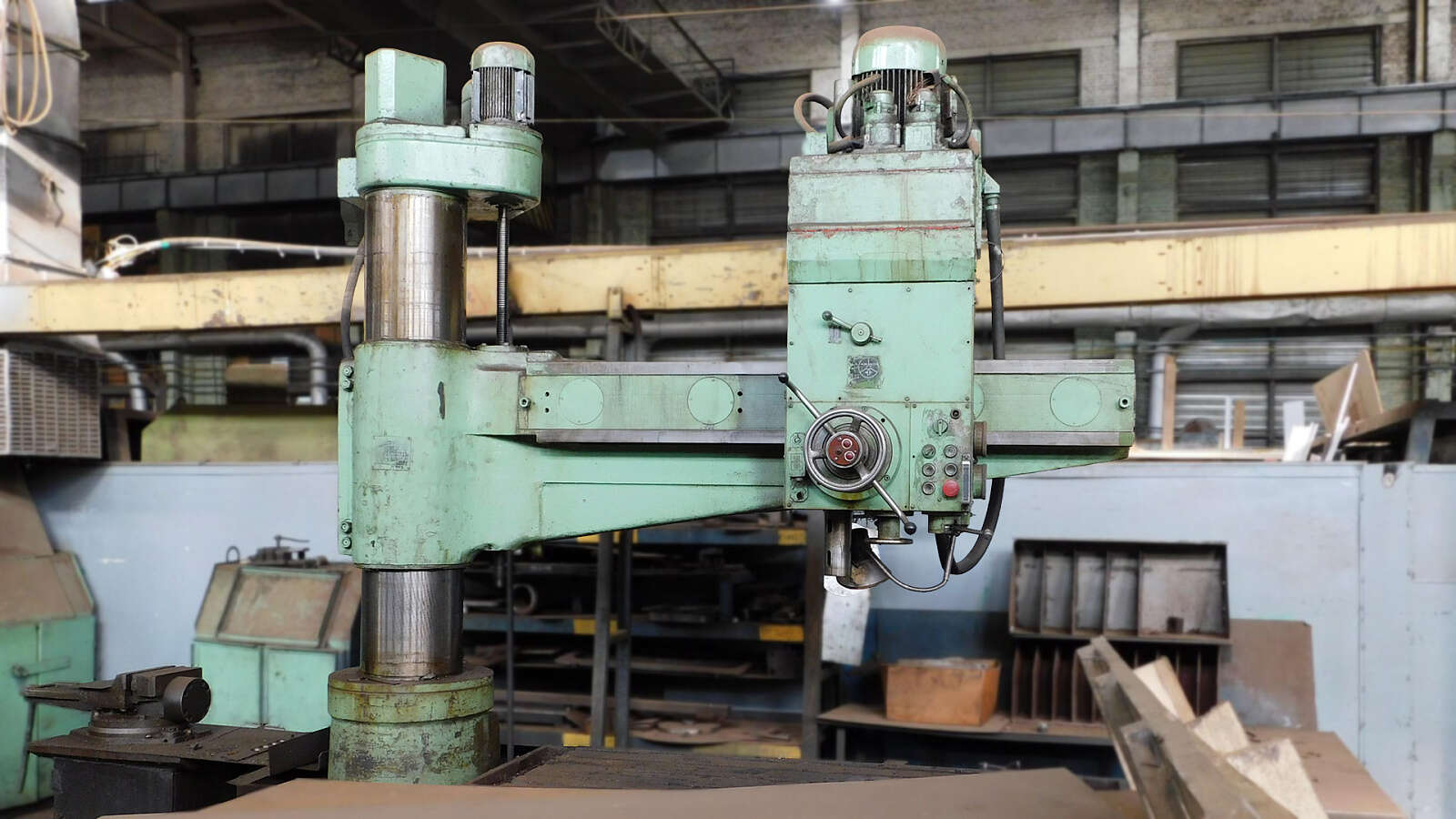

Радиально-сверлильный станок 2А554-1

Радиально-сверлильный станок модели 2А554-1 находится в рабочем состоянии. Предназначен для сверления отверстий в крупногабаритных заготовках из стали и чугуна. Благодаря радиальной конструкции сверлильная головка перемещается по рукаву, который может вращаться вокруг колонны на 360° и перемещаться по ней вертикально, что позволяет обрабатывать детали без их перестановки.

Основные параметры:
• Основные характеристики: диаметр сверления в стали — 63 мм, в чугуне — 80 мм
• крутящий момент шпинделя — 800 Нм
• осевое усилие — 22 000 Н
• мощность главного двигателя — 7,5 кВт

Осевое перемещение шпинделя — 400 мм, перемещение головки по рукаву — 1225 мм, рукава по колонне — 750 мм. Расстояние от торца шпинделя до рабочей поверхности плиты — от 450 до 1600 мм. Частота вращения шпинделя регулируется в диапазоне 18–2000 об/мин (24 ступени), подачи на оборот — от 0,045 до 5,0 мм/об (24 ступени). Конус шпинделя — Морзе МК5.

Габаритные размеры (Д×Ш×В): 2665×1030×3500 мм, масса — 4800 кг.
