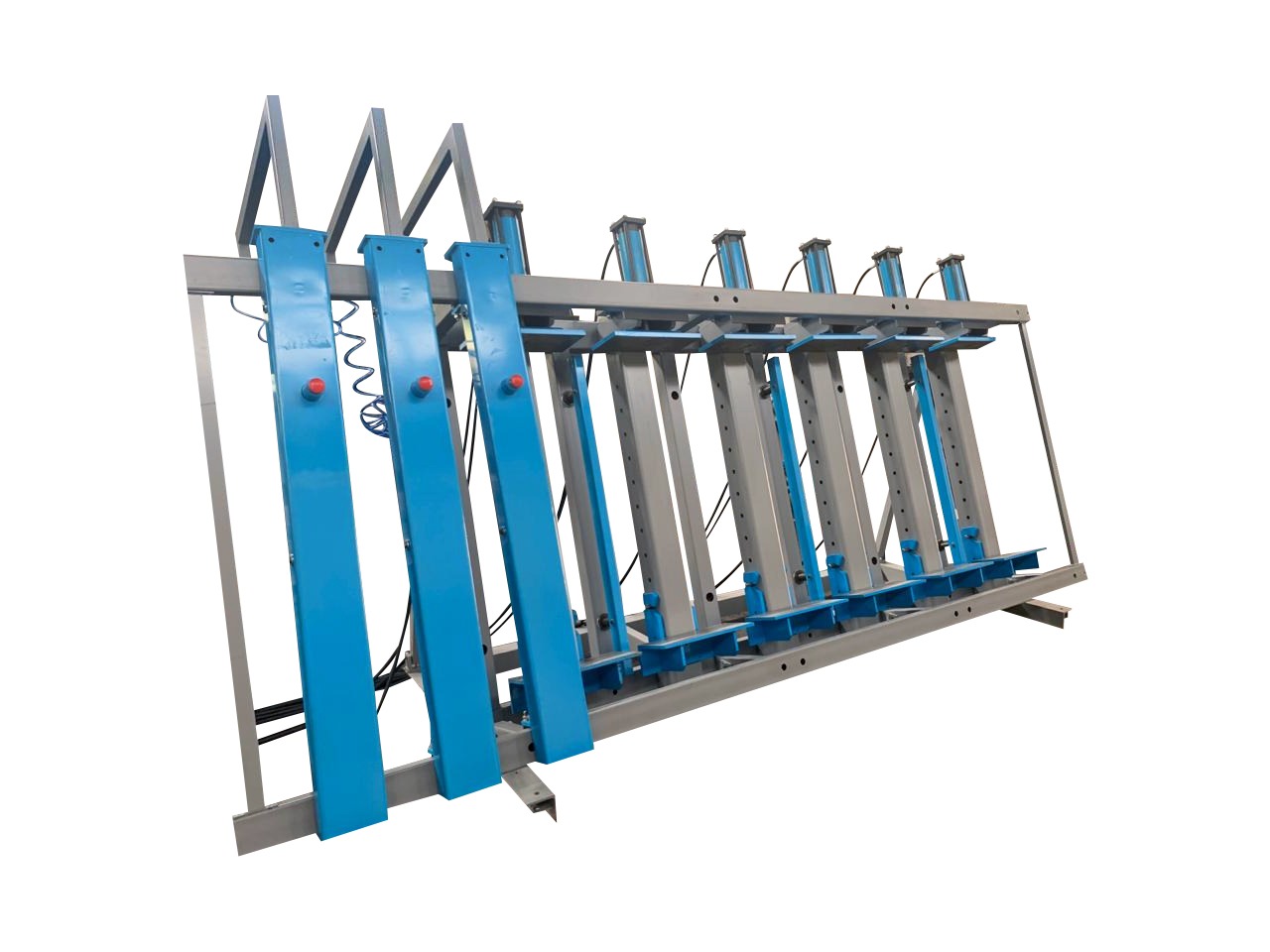

Пресс гидравлический SL—UN(PT) с пневматическими фронтальными прижимами, 3PT

Гидравлический пресс модели SL—UN(PT) с пневматическими фронтальными прижимами, 3PT. Максимальная ширина обрабатываемого материала — 400 мм, загрузка и выгрузка вертикальные. Фронтальные прижимы механические, также указаны пневматические.

Регулировка ширины выполняется встроенными упорами, опорные площадки перемещаются по высоте. Шестиканальный гидрораспределитель позволяет раздельно включать каждый из 6 каналов. Предусмотрена перестановка нижних пяток гидрострубцин по высоте с шагом 100 мм, а также возможность увеличения длины пресса. Высота пресса без гидростанции — 2350 мм при опущенных фронтальных прижимах.

Гидростанция: бак 100 л, мощность 4 кВт, производительность 18 л/мин, 6-поточная, рабочее давление 160 бар (ограничено 110 бар), автоматическое поддержание заданного давления.

Диаметр силовых гидроцилиндров — 80 мм, длина пресса без гидростанции — 4240 мм, ширина — 1500 мм.

Количество откатных фронтальных прижимов с пантографом — 3, и пневмоцилиндры ПЦ100х125 (ход 130 мм). Силовых гидрострубцин — 6 шт. Наибольшая ширина пласти доски — до 200 мм, рабочий ход штока гидроцилиндра — 160 мм. Раздельное управление секциями — опция. Регулировка уровня нижних опорных пяток имеется.

Основные параметры:
• Усилие силовых гидроцилиндров регулируемое: 5600 кгс при давлении 110 бар или 10000 кгс при давлении 200 бар (справочно).
• Усилие фронтального прижима: (пантограф, пневмокамеры) при давлении 6 бар — 500 кгс, при 10 бар — 800 кгс (справочно).
