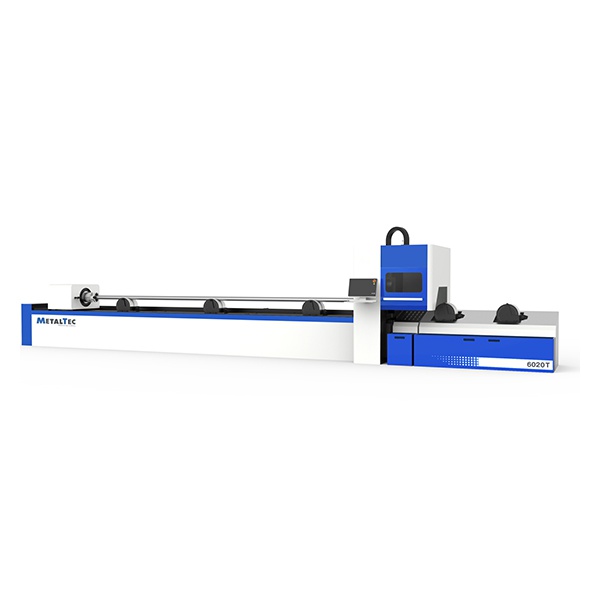

Оптоволоконный лазерный станок для резки металла MetalTec T6020 (1000W)

Основные параметры:
• 200 мм Вес: 4500 кг жесткости HIWIN (Тайвань)
• 30 мм (квадратного сечения) Серводвигатель FUJI 1,4 кВт (Япония) Серводвигатель FUJI 0,4 кВт(Япония) Лазерный станок MetalTec Т6020 (1000W) предназначен для лазерной обработки труб и резки, труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы

Металлические трубы и профили любой формы. Металлообработка, строительство, машиностроение и т. д. Оптоволоконный лазер MetalTec Т6020 При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков.

Подшипники: HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.

Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.

Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье. Мощность (1000 - 4000 Вт) Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.

В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.

Лазерная головка с системой автоматической фокусировки. Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт Двигатель по оси X – 0,85 кВт Двигатель по оси Z – 0,4 кВт Не требуют обслуживания в процессе эксплуатации.

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF.

CAD. т. д. Станок оснащен вспомогательными пневмовалами, для облегчения и безопасности загрузки рабочего стола станка, а также перемещения листа по поверхности рабочего стола.

Пневматическая система от ведущего производителя: SMC (Япония) Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Технические характеристики:
Режущая голова: Raytools
Передача по осям X Y: Косозубые передачи шестерня-рейка YYC (Тайвань)
Передача по оси Z: Высокопрецизионная шарико-винтовая пара TBI
Редуктор: NIDEC - SHIMPO (Япония)
Пневматические элементы (пневмовалы для подачи листа): SMC (Япония)
Элетрокомпоненты: SCHNEIDER (Германия)
Датчик высоты: Автоматический
