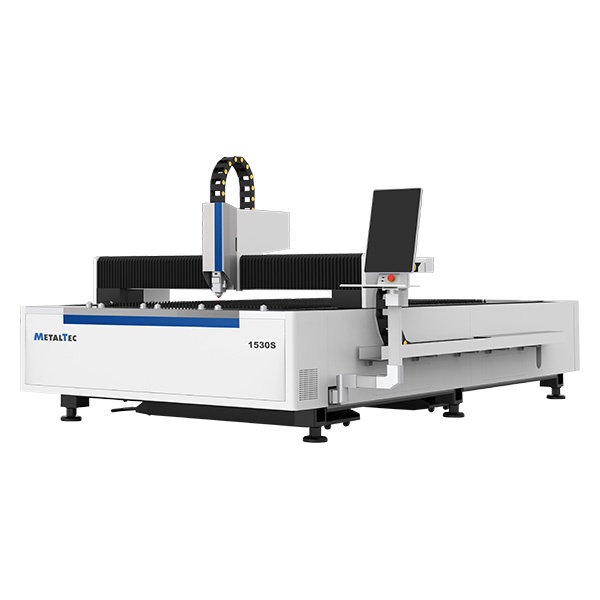

Оптоволоконный лазерный станок для резки металла MetalTec 1530 S (3000W)

Размер рабочего поля: 1530 х 3050 мм Мощность источника: 3000 Вт Вес: 2700 кг гарантия 3 ГОДА 1530 S (3000W) Линейные направляющие повышенной жесткости HIWIN (Тайвань) - 30 мм (квадратного сечения) Серводвигатель FUJI 1 кВт (Япония) Серводвигатель FUJI 0,4 кВт (Япония) Лазерный станок MetalTec 1530 S (3000W) предназначен для лазерной обработки металла.

Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

Основные параметры:
• Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д. Высокое качество лазерного пучка
• малая щель резки
• высокая эффективность при работе
• Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО 2 с одинаковой мощностью.
• Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО 2.
• Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм.

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности.

В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков.

Подшипники: HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань).

Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. Стойка управления интегрирована в конструкцию станка.

Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF.

Технические характеристики:
Режущая голова: Raytools (Автофокусировка)
Передача по осям X, Y: Двухприводные зубчатые рейки YYC (Тайвань)
Передача по оси Z: Шарико-винтовая пара TBI
Редуктор: NIDEC - SHIMPO (Япония)
Пневматические элементы: SMC / AirTac (Япония)
Элетрокомпоненты: SCHNEIDER (Германия)
Датчик высоты: Автоматический
Цельносварная станина: +
Портал из авиационного алюминия: +
Высокопрецизионные шарико-винтовые пары TBI (Тайвань): +
Косозубая рейка YYC (Тайвань) по осям Х и У: +
Лазерный источник RAYCUS: +
Высокоточные серводвигатели FUJI / YASKAWA (Япония): +
