Оптико-шлифовальный станок PeTeWe PFS 4u

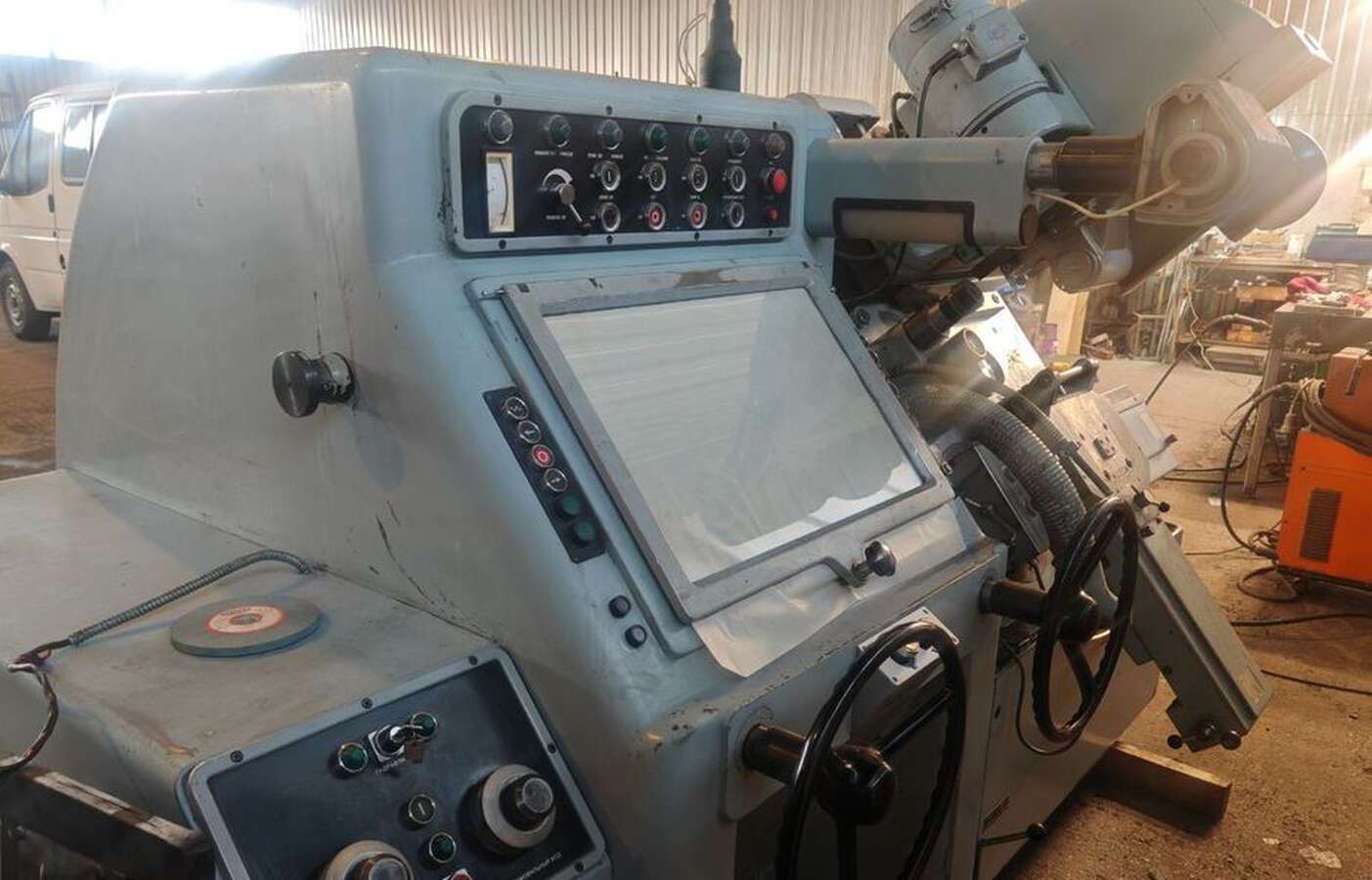

Оптико-шлифовальный станок PeTeWe PFS 4u 1978 года выпуска, в рабочем состоянии. Относится к типу проекционных (оптических) профиле-шлифовальных станков. Предназначен для высокоточного шлифования сложных профилей, шаблонов, режущего инструмента и пресс-форм. Визуальный контроль обработки осуществляется через оптическую проекционную систему, позволяющую совмещать контур детали с эталонным изображением.

Технические характеристики:
- Размеры рабочей поверхности стола: 255 x 160 мм
- Поперечное перемещение стола: 240 мм
- Продольное перемещение стола: 240 мм
- Наибольшая нагрузка на стол: 500 кг
- Угол поворота стола: ±45°
- Радиальная поворачиваемость: до 30°
- Параметры пазов для крепления: 2 паза, расстояние между пазами 85 мм, ширина паза 10 мм
- Тип шлифовального круга: как правило, алмазный или эльборовый (CBN) для точной обработки твердых сплавов
- Увеличение оптического проектора: обычно 20х, 50х или 100х (требует уточнения для конкретной модификации)
- Точность профильной шлифовки: высокая, в пределах микрометров
