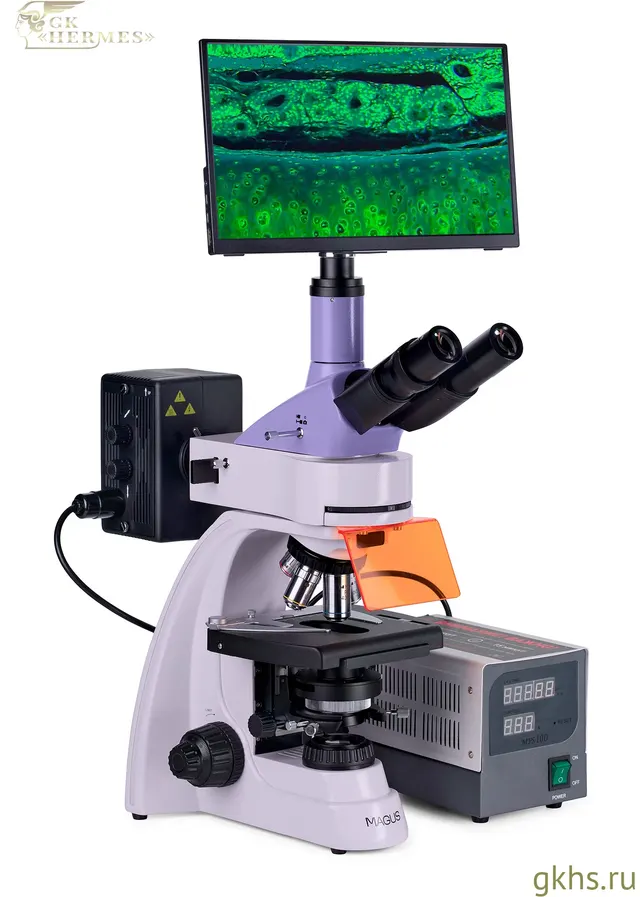

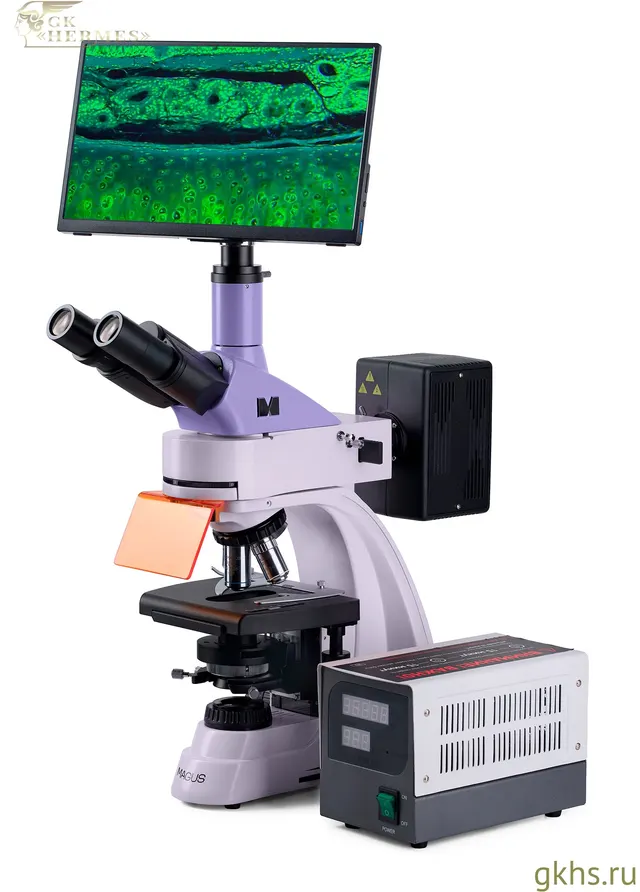

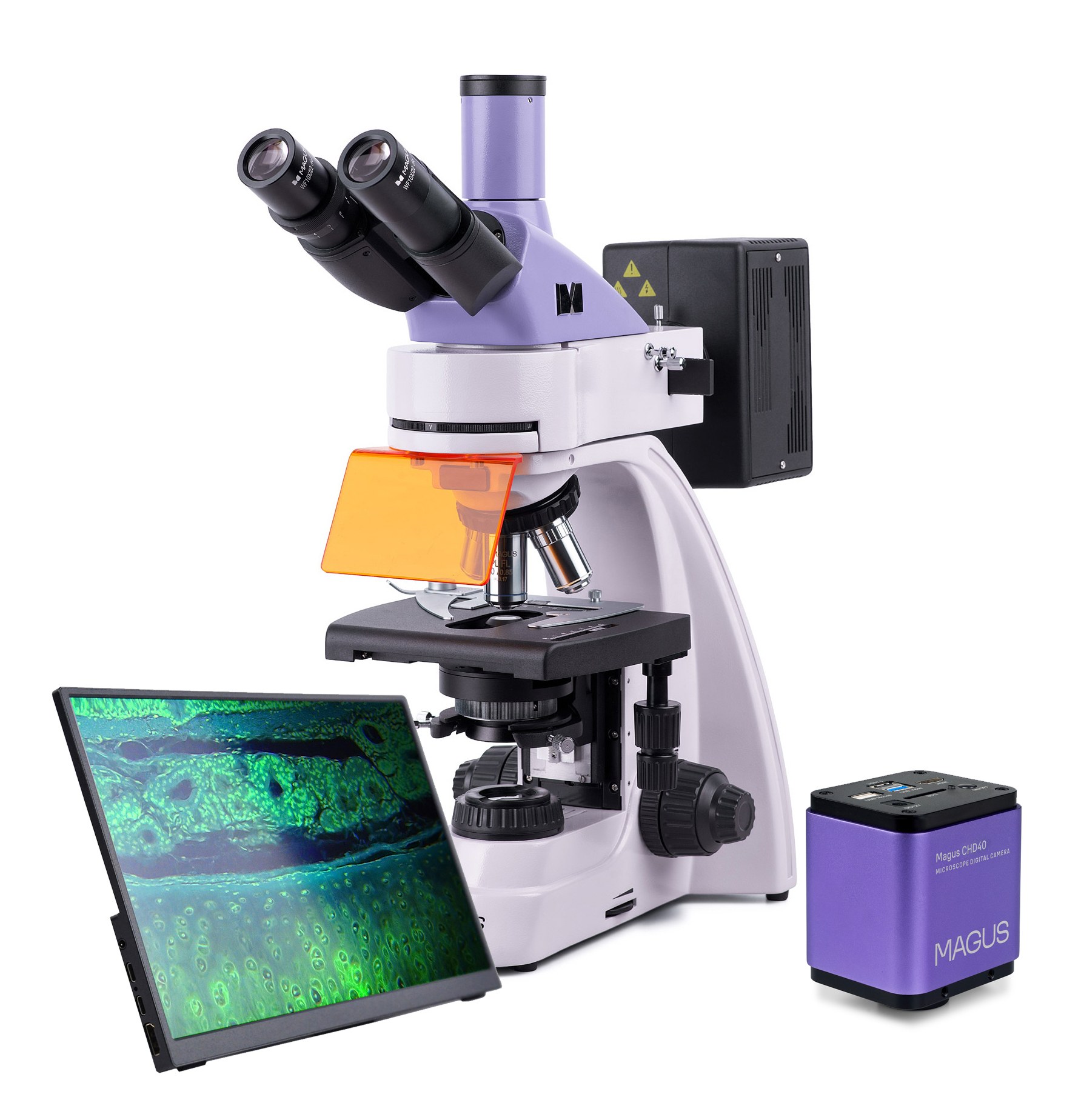

Микроскоп люминесцентный цифровой MAGUS Lum D400 LCD

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методу светлого поля, а при дополнительной комплектации – по методам темного поля, простой поляризации и фазового контраста. Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра.

Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.

На люминесцентном микроскопе изучают возбудителей туберкулеза, хламидиоза, бешенства, герпеса и других болезней. Микроскоп используется для анализа ДНК и хромосомного анализа, исследования костного мозга и мазков крови, для криминалистической и фармакологической экспертизы, исследований ветеринарного контроля и санитарно-эпидемиологического надзора.

Цифровая камера: MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.

Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс). Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору.

В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.

Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор: Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS.

Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка: Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность.

Тубусы насадки вращаются на 360°. Пользователь выбирает высоту выноса зрачка в соответствии с собственным ростом. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации.

Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.

Основные параметры:
• Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
• Объективы: Объективы-планахроматы и микрофлюары на бесконечность.

Стандартная комплектация включает объективы 4х, 10х и 100х, которые используются для работы по методу светлого поля, и объектив 40х – для работы в свете видимой люминесценции.

Фокусировка: Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива.

Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.

Предметный столик: У столика отсутствует выдвижная зубчатая рейка по оси Х, что повышает эргономичность работы.

Механизм с ременной передачей плавно перемещает объект. Препаратодержатель крепится двумя винтами, при быстром ручном сканировании его можно снять. При работе в отраженном свете в столик устанавливается черная вставка, убирающая паразитную засветку от проходящего света.

Она обладает высокой яркостью и широким спектром длин волн. Спектр лампы имеет пики, что позволяет работать с множеством флуоресцентных красителей.

Насадка содержит четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G).

Ртутная лампа расположена в фонаре и центрируется в трех плоскостях. Фонарь отводит тепловое излучение, лампа не перегревается. Удобное крепление лампы обеспечивает безопасную и быструю замену.

Освещение по Кёлеру в отраженном и проходящем свете: Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта.

При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Конденсор: Конденсор имеет слот для установки слайдера темного поля или фазового контраста.

Установка слайдера экономит время при переключении методов исследования в проходящем свете.

Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х.

Аксессуары: Для микроскопа разработана линейка аксессуаров.

Дополнительные объективы предназначены для получения дополнительных увеличений. Дополнительный объектив-микрофлюар 10х/0,35 предназначен для получения изображения объекта с разрешением 0,5 мкм на большом поле зрения. Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.

Фазово-контрастное устройство, конденсоры темного поля и устройство простой поляризации расширяют методы контрастирования и позволяют исследовать объекты, невидимые в светлом поле или люминесцентном свете. Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.

Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры. Осветитель отраженного света

Основные параметры:
• ртутная лампа 100 Вт с широким спектром длин волн Осветитель проходящего света
• 30-ваттная галогенная лампа для яркого естественного освещения Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0 Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора 30 кадров в секунду через любой интерфейс подключения

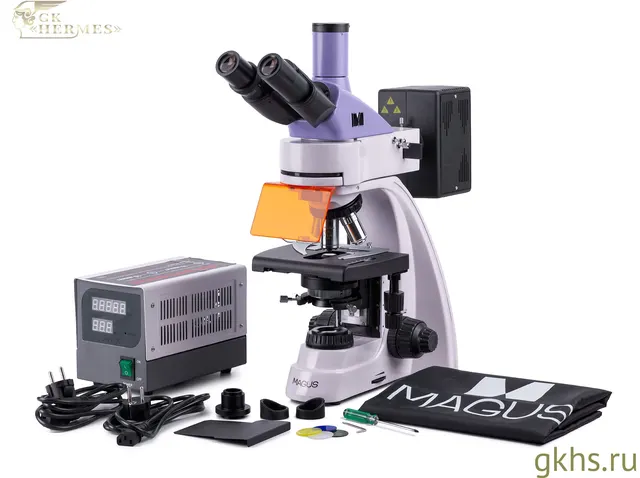

• для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон) Монитор MAGUS MCD40 Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм Окуляр 10x/22 мм с удаленным зрачком (2 шт.) Наглазник на окуляр (2 шт.) Светофильтр (4 шт.) Сетевой шнур питания (2 шт.) Поставляются по дополнительному заказу: Окуляр 10х/22 мм со шкалой Окуляр 12,5x/14 мм (2 шт.) Окуляр 15х/15 мм (2 шт.) Окуляр 20х/12 мм (2 шт.) Окуляр 25х/9 мм (2 шт.) Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,8 мм Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ∞/0,17 WD 0,46 мм Конденсор темного поля А 0,9 Конденсор темного поля иммерсионный А 1,36–1,25

Технические характеристики:
Кадровая частота: 30@3840х2160 (HDMI); 30@1920х1080 (Wi-Fi); 30@3840х2160 (USB 3.0)
Чувствительность, вольт на люкс-секунду на длине волны 550 нм: 1028 мВ при 1/30 с
Диафрагма: регулируемая апертурная, регулируемая ирисовая полевая
Светофильтры: есть
Метод наблюдения: Светлое поле, Темное поле, Флуоресценция, Фазовый контраст
Источник света: Светодиодная лампа (LED)
Способ освещения: Проходящий свет
ПО, драйверы: HDMI: встроенное; USB: MAGUS View
Корпус: цельнолитой алюминиевый
Место использования: канал визуализации, окулярный тубус вместо окуляра; крепление C-mount
Уровень пользователя: для профессионалов, для опытных
