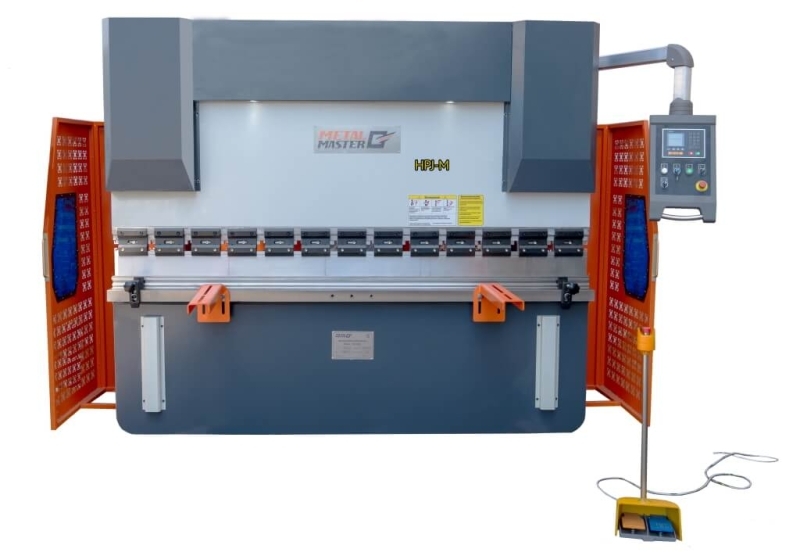

Листогибочный пресс METAL MASTER HPJ 32100M C ЧПУ E22

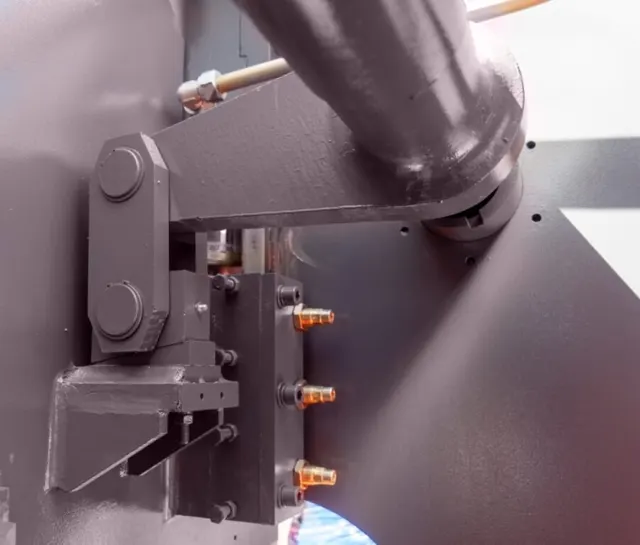

Листогибочные прессы METAL MASTER HPJ 32100M C ЧПУ E22 Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ E22 с сенсорным экраном.

Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.

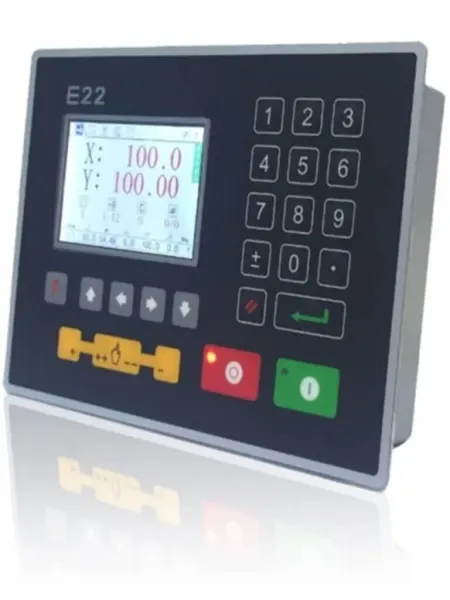

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

Основные параметры:
• Система ЧПУ E22 имеет: Управление осями с точностью 0,1 мм
• Память 30 программ: в каждой программе до 15 рабочих шагов
• Работа в метрической и дюймовой системах

Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки. Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Защита задней стенки с концевым выключателем Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Технические характеристики:
Ход по оси R (ручная регулировка заднего стола по высоте), мм: 100
Электроавтоматика: Schneider

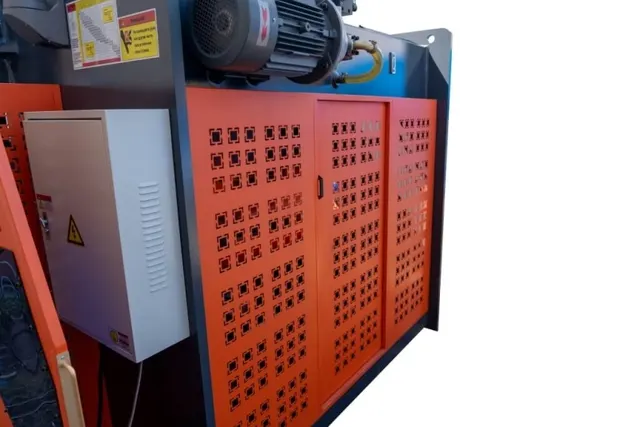

Масляный насос: Шестеренный
