Горизонтально-расточной станок 2А620Ф1

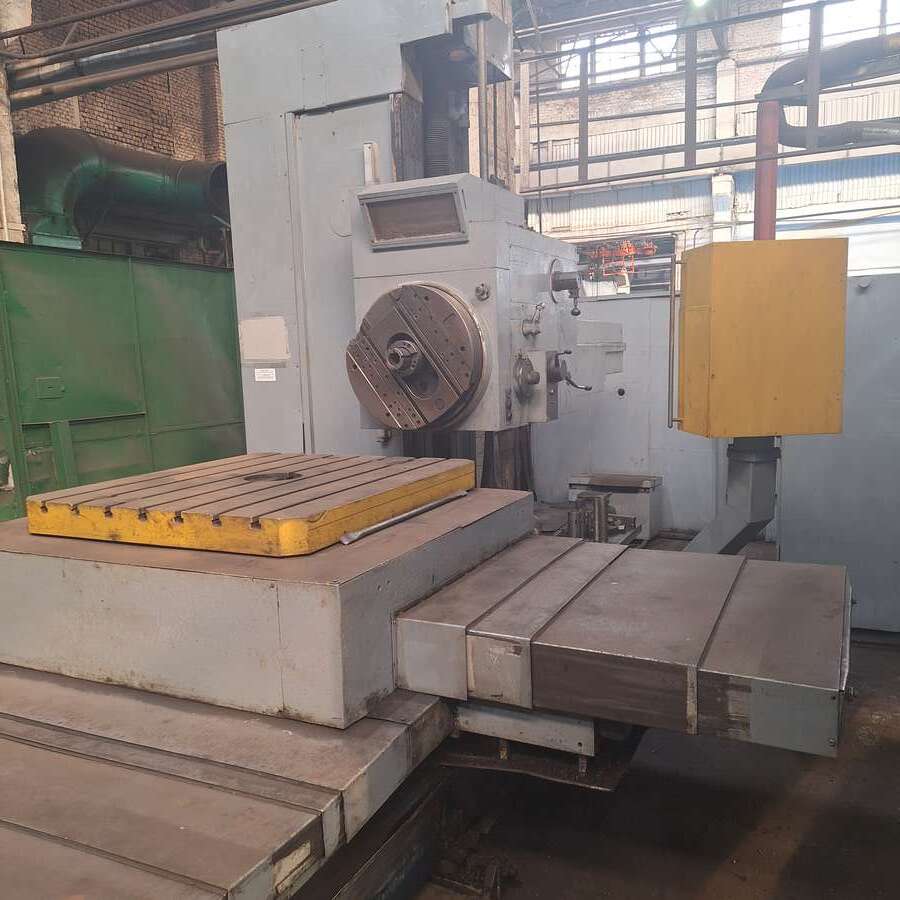

Горизонтально-расточной станок 2А620Ф1 с ЧПУ предназначен для высокоточной обработки крупногабаритных и тяжелых заготовок. Оснащен поворотным столом, планшайбой и радиальным суппортом, что позволяет выполнять растачивание, фрезерование, сверление и нарезание резьбы. Применяется в единичном и серийном производстве в инструментальных, ремонтных и машиностроительных цехах.

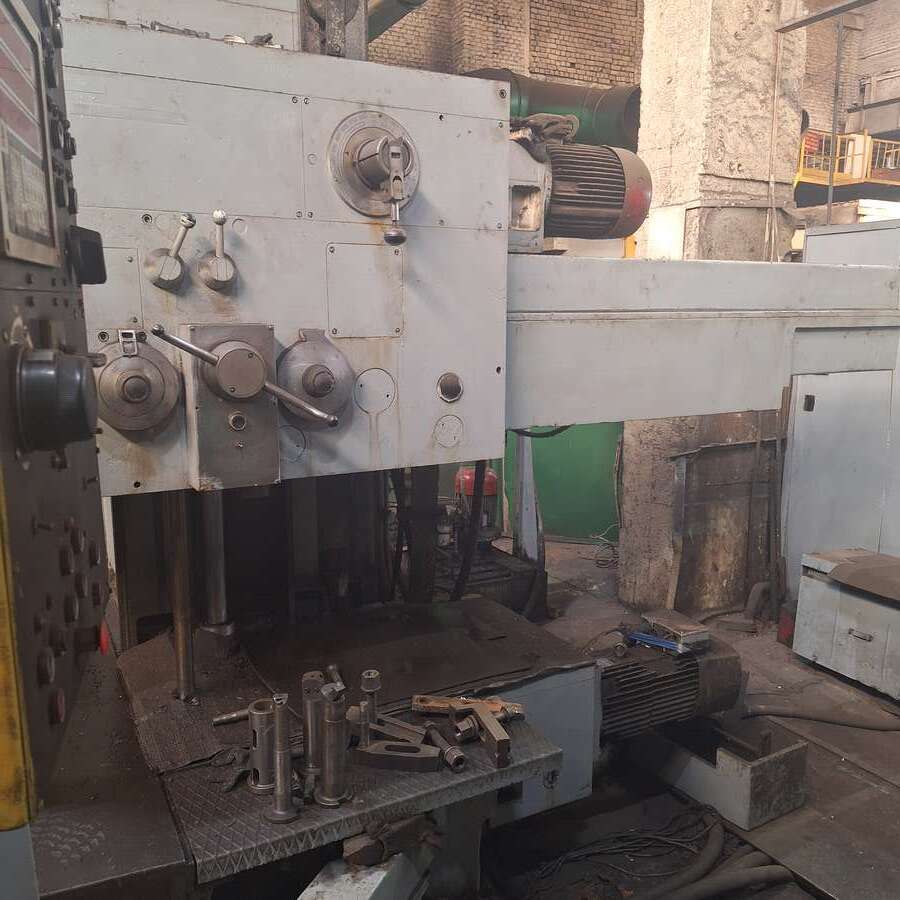

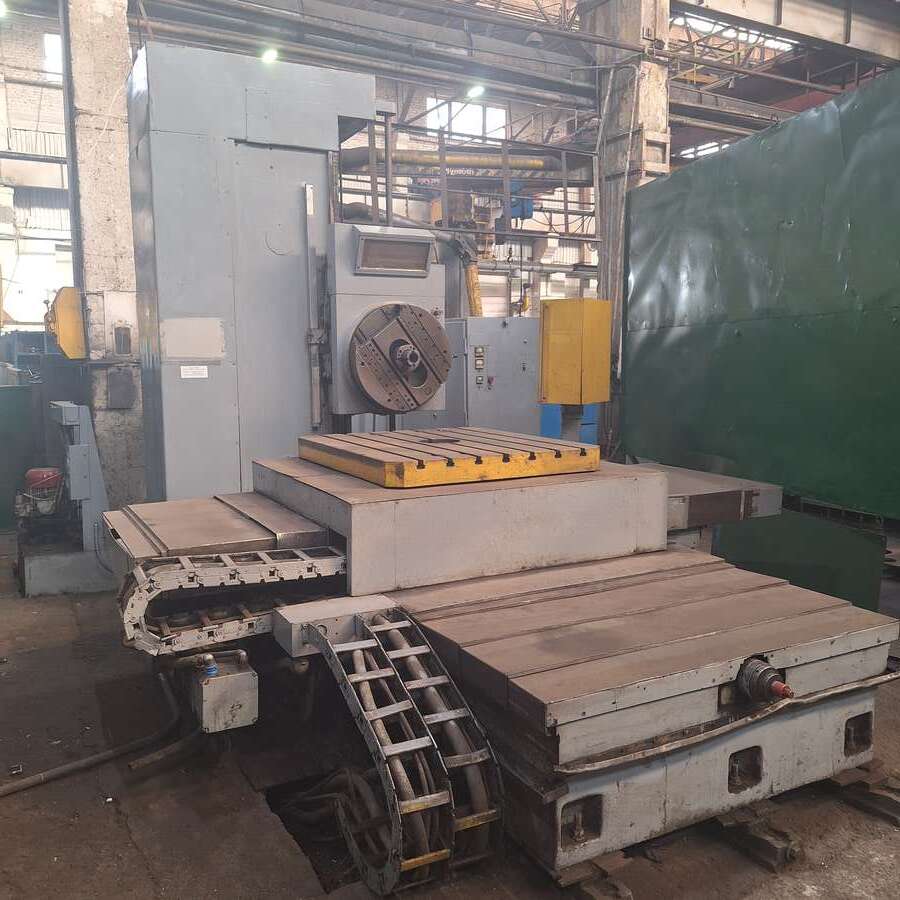

Станок находится в рабочем состоянии, но требует капитального ремонта с модернизацией электрической части. Конструкция включает массивную станину, обеспечивающую высокую жесткость и виброустойчивость. Координатные перемещения стола и шпиндельной бабки, а также планшайба с радиальным суппортом позволяют выполнять комплексные операции обработки корпусных деталей за одну установку.

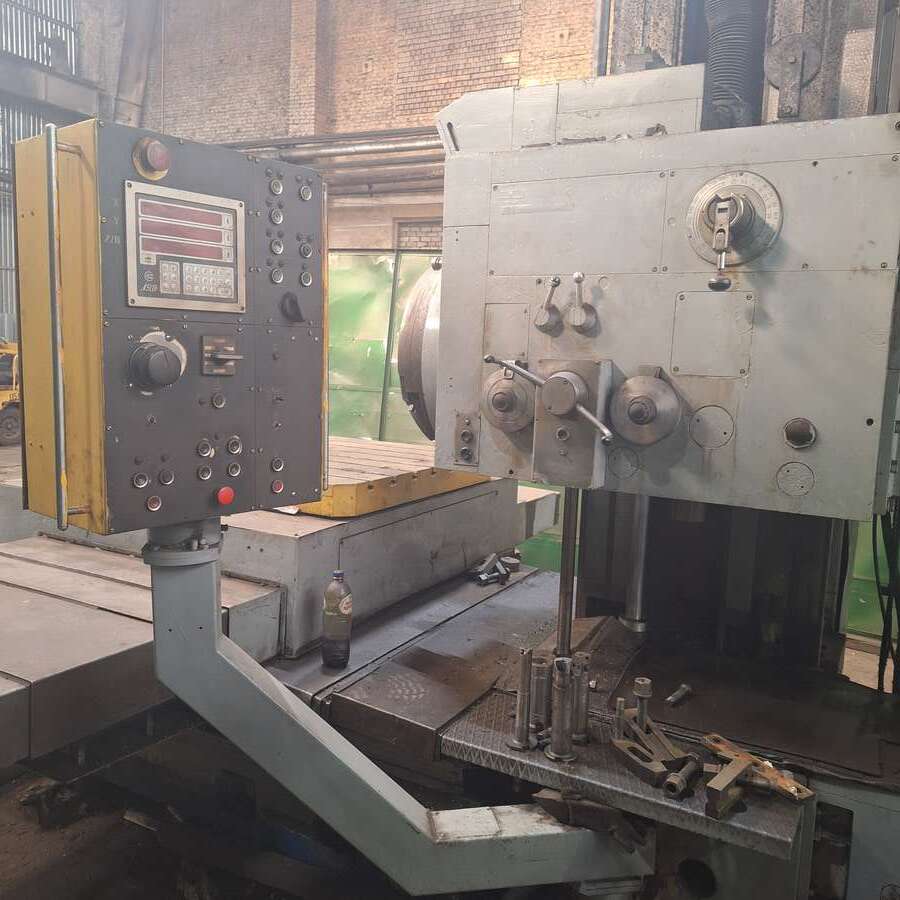

Управление от системы ЧПУ гарантирует точность и повторяемость операций.

Технические характеристики: рабочая поверхность стола 1120х1250 мм, наибольшая масса изделия 4000 кг, перемещения стола 1000х1250 мм, подачи стола 1,25–1250 мм/мин, быстрые продольные перемещения 6 м/мин, поперечные 5 м/мин, круговые 2,8 об/мин. Наибольшее горизонтальное перемещение шпинделя 710 мм, частота вращения 10–1600 об/мин (23 скорости), подачи 2–2000 мм/мин, крутящий момент 140 кгс·м.

Вертикальное перемещение шпиндельной бабки 1000 мм.

Скорость вращения планшайбы: 6,3–160 об/мин, крутящий момент 250 кгс·м, перемещение радиального суппорта 160 мм.

Нарезаемая метрическая резьба 1–10 мм, дюймовая 4–20 ниток на дюйм.

Основные параметры:
• Электродвигатель главного движения: 11 кВт, суммарная мощность 25 кВт.
• Габариты: 6070х3970х3220 мм, масса 18300 кг.
