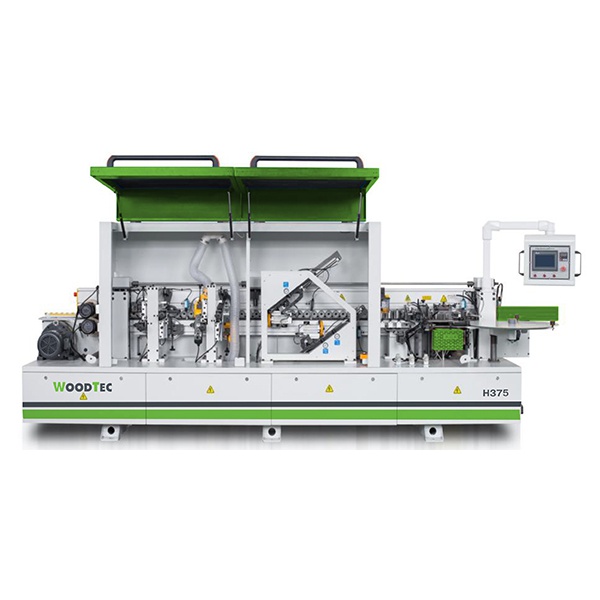

Автоматический кромкооблицовочный станок WoodTec Compact Н375

Мощность двигателей чистовой торцовки (2 шт.), кВт

Мощность двигателей фрезерного узла (2 шт.), кВт Питающее напряжение (3 фазы), В Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм. 1. Линейка с подогревом 2. Клеевой узел 3. Узел прижима 4. Узел 2-х моторной торцовки 5. Узел фрезерования свесов 6.

Узел радиусной цикли 7. Узел подачи очистительной жидкости 8. Полировальный узел Скорость подачи 12 - 20 м/мин; Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт.

Основные параметры:
• Радиус фрезы 2 мм
• Полировальный узел 2 х 0,18 кВт
• Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках
• Экран дисплея отображает настройки и рабочие параметры: Индикацию работы узлов станка

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали. Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала. Не требуется регулировка на толщину материала На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.

Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.

Узел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями. Специальная конструкция с разнесенными независимыми направляющими позволяет с высокой точностью производить чистовую торцовку на максимальной скорости. Перемещение пильных узлов осуществляется по двум линейным направляющим расположенными под углом 45°.

Узел оснащен автоматической системой смазки направляющих, с помощью блока контроля времени Пила: 104 * 22 * 3.0/2.0 * 30T Два промышленных двигателя 2 х 0,75 кВт. Мощность двигателей позволяет фрезеровать кромку с припуском 2 мм. исключают повреждение любой облицованной поверхности. Оснащены счетчиками точной настройки на разную толщину кромки.

Фрезы: 70 * 16 * 4Z * H12 Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Нож: 20 * 12 * 2 R2 Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.

2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом. Полировка необходима для финишной обработки кромки.

Данная операция обеспечивает: Очищает от загрязнений, Восстанавливает цвет после циклевочного узла.

Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18кВт.

Технические характеристики:
Скорость подачи, м/мин: 12 - 20
Мощность двигателей чистовой торцовки (2 шт.), кВт: 2 х 0,35
Мощность двигателей фрезерного узла (2 шт.), кВт: 2 х 0,75
Питающее напряжение (3 фазы), В: 380
Вес, кг: 1550
